分体式 vs 一体式胶盘：选错可能直接拖累SMT产线效率

凯瑞尔电子材料

一、前言

在SMT（表面贴装技术）生产流程中，电子元器件的封装与运输环节离不开各种承载和包装材料。胶盘作为载带收卷的核心部件，其结构设计和选型直接影响着产线的换料效率、卷绕精度及长期运行稳定性。选错胶盘类型，轻则导致频繁停机换盘、物料浪费，重则可能引发卡带、元件损伤等严重问题。本文将从产品结构、工艺参数、品质检验等多维度深入解析分体式胶盘与一体式胶盘的技术差异，帮助SMT工厂根据实际生产需求做出最优选择。

二、产品基本结构与材料构成

2.1 分体式与一体式胶盘的结构差异

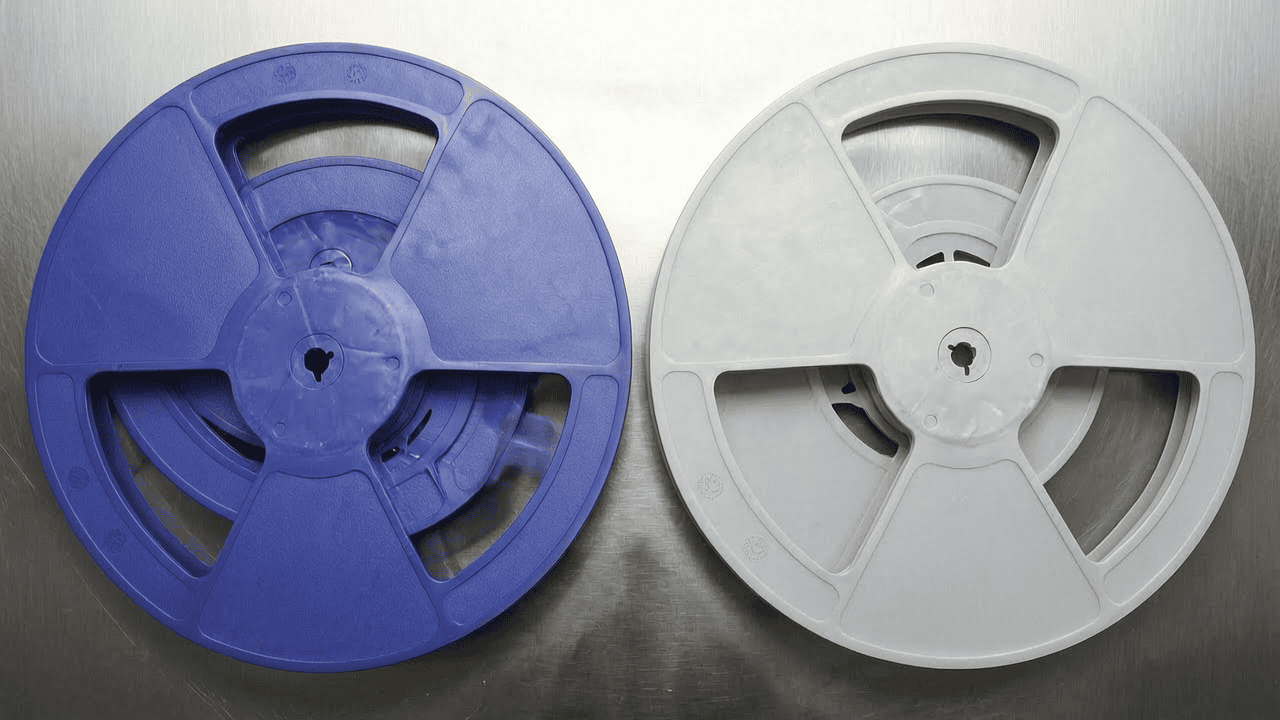

胶盘通常由盘片（Flange）与轴心（Core）两部分组成。分体式胶盘的设计核心在于盘片与轴心可分离，通过卡扣或螺纹结构连接，方便用户根据载带宽度更换不同规格的轴心。这种灵活性使其特别适合多品种、小批量的生产环境，例如代工厂频繁切换不同物料。凯瑞尔推出的KR-F系列分体式胶盘，盘片采用高强度PS材料，轴心有76mm、102mm等多种直径可选，适配8mm至56mm宽度的载带。

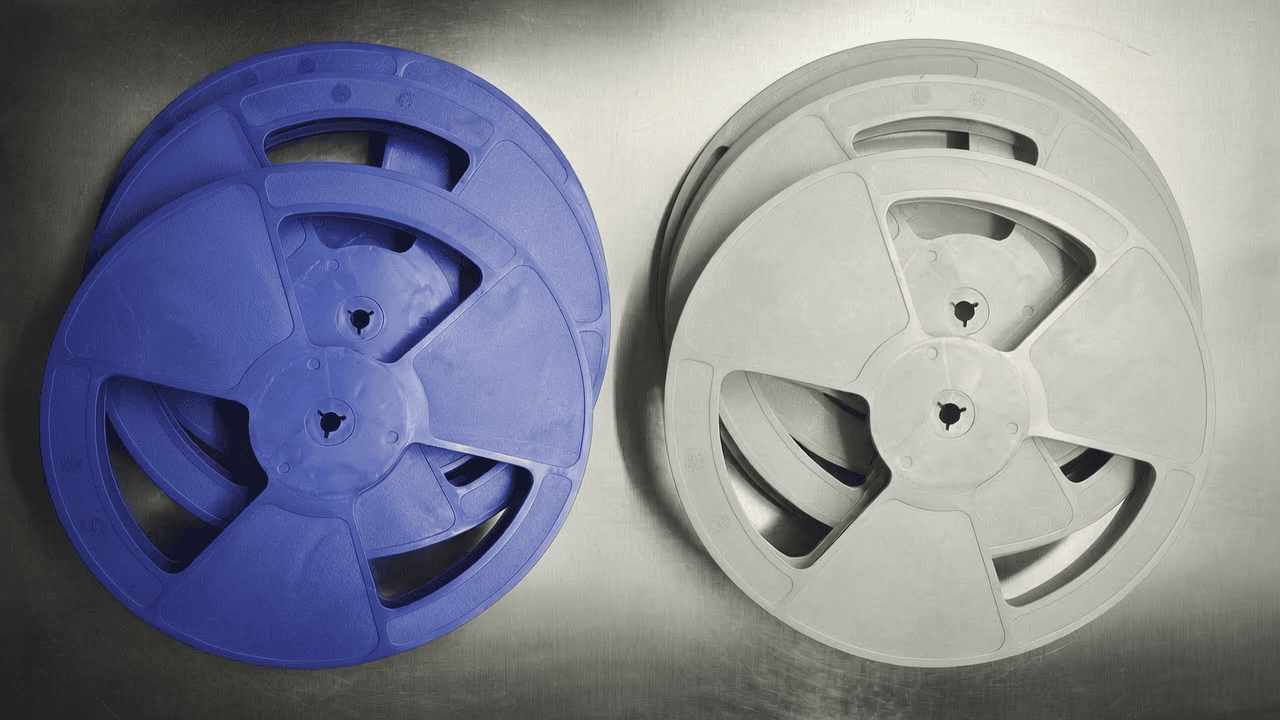

一体式胶盘则采用盘片与轴心一体成型的注塑工艺，消除了连接间隙，整体刚性显著提升，能承受更高的卷绕张力和转速。凯瑞尔KR-Y系列一体式胶盘选用优质PET材料，典型规格为13英寸盘径，轴心直径固定为102mm，专为高速贴片机配套设计，在自动化产线中表现卓越。

2.2 关键材料参数

胶盘的材料选择至关重要。为满足SMT车间的防静电要求，胶盘通常添加导电碳黑或涂覆防静电涂层，表面电阻控制在10^6-10^9 Ω/sq范围内。凯瑞尔产品采用永久性防静电配方，避免涂覆层脱落风险。同时，材料的耐热性和尺寸稳定性也不可忽视。例如KR-Y系列PET材质可耐受80℃高温不变形，确保在运输和回流焊前储存过程中的可靠性。盘片厚度标准为3.0mm±0.2mm，平衡了重量与强度。

三、核心工艺参数控制

3.1 注塑成型工艺温度要求

对于一体式胶盘，注塑过程决定其最终强度。以PET材料为例，料筒温度需严格控制在260~280℃，模具温度保持30~50℃。温度过高易导致材料降解发黄，温度过低则填充不充分，产生熔接痕。分体式胶盘的盘片多采用PS，注塑温度在180~220℃之间。凯瑞尔通过模温机精确控温，确保每批产品的一致性。

3.2 压力与时间参数

注塑压力直接影响胶盘的密度和尺寸精度。一体式胶盘由于结构一体化，需要更高的保压压力（80~120MPa）以补偿收缩，防止缩水凹陷。保压时间通常为10~15秒。分体式零件较小，压力可适当降低（60~80MPa）。冷却时间关系到生产效率，一般控制在20~30秒，开模取出后还需后冷却。这些参数微小的波动都会导致盘片变形或轴孔椭圆度超标。

3.3 工艺窗口优化建议

建议SMT用户在批量采购前与供应商确认工艺能力指数（Cpk）。翼凯瑞尔通过DOE实验得出最佳工艺组合：对于KR-Y系列，注塑温度270℃、保压压力100MPa、冷却时间25秒时，产品翘曲度小于0.5mm，轴心圆跳动≤0.1mm，完全满足高速卷绕要求。产线投入使用前，应进行小批量试装验证。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验（IQC）

每批次胶盘入库前需检查外观无明显划伤、毛刺、黑点，尺寸符合图纸公差（盘径±0.5mm，轴孔内径±0.1mm）。关键的是剥离力测试：对分体式胶盘，测试盘片与轴心的结合力应大于50N；一体式则无需此项。表面电阻使用重锤式电阻计测量，需在10^6~10^9 Ω/sq之间。凯瑞尔提供出厂检测报告，包括上述指标。

5.2 过程检验（IPQC）

SMT产线使用中，质检员每2小时抽检1次，每次取5个胶盘，检查项目包括：盘面跳动（百分表测量<0.5mm）、轴心磨损情况、静电压（静电场测试仪<100V）。发现异常立即隔离并回溯批次。

5.3 可靠性验证

新供应商导入或产品变更时需做可靠性验证：高温存储（60℃，48h）后检查尺寸变化率≤0.3%；低温冲击（-20℃~常温5次循环）无开裂；模拟运输振动（10Hz~60Hz，0.5mm振幅）后结构完整。凯瑞尔产品通过ISO 9001认证，确保长期使用稳定性。

六、选型建议

6.1 按应用场景推荐

根据元器件类型和生产模式，我们给出以下选型矩阵：
