拆解电感包装成本：如何通过载带材质升级实现综合降本？

凯瑞尔电子材料

1. 前言

在SMT（表面贴装技术）封装工艺中，电感作为核心被动元件，其可靠性和一致性直接关系到电路板的性能与寿命。然而，电感包装环节的成本往往被低估——看似简单的载带与盖带，不仅承担着元件运输、储存、贴片过程中的物理防护，更需应对静电放电（ESD）对敏感元器件的潜在威胁。传统降本思路多聚焦于压低包装材料单价，却容易忽视因材质不当引发的静电损伤、抛料率上升、贴片效率下降等隐性成本。凯瑞尔电子材料有限公司作为SMT电子包装材料领域的技术深耕者，发现通过科学升级载带材质，不仅能够提升防护等级，还能从综合成本角度实现显著降本。本文将拆解电感包装的成本构成，探讨如何借助载带材质升级实现真正的价值优化。

2. 产品基本结构与材料构成

2.1 载带的分层结构

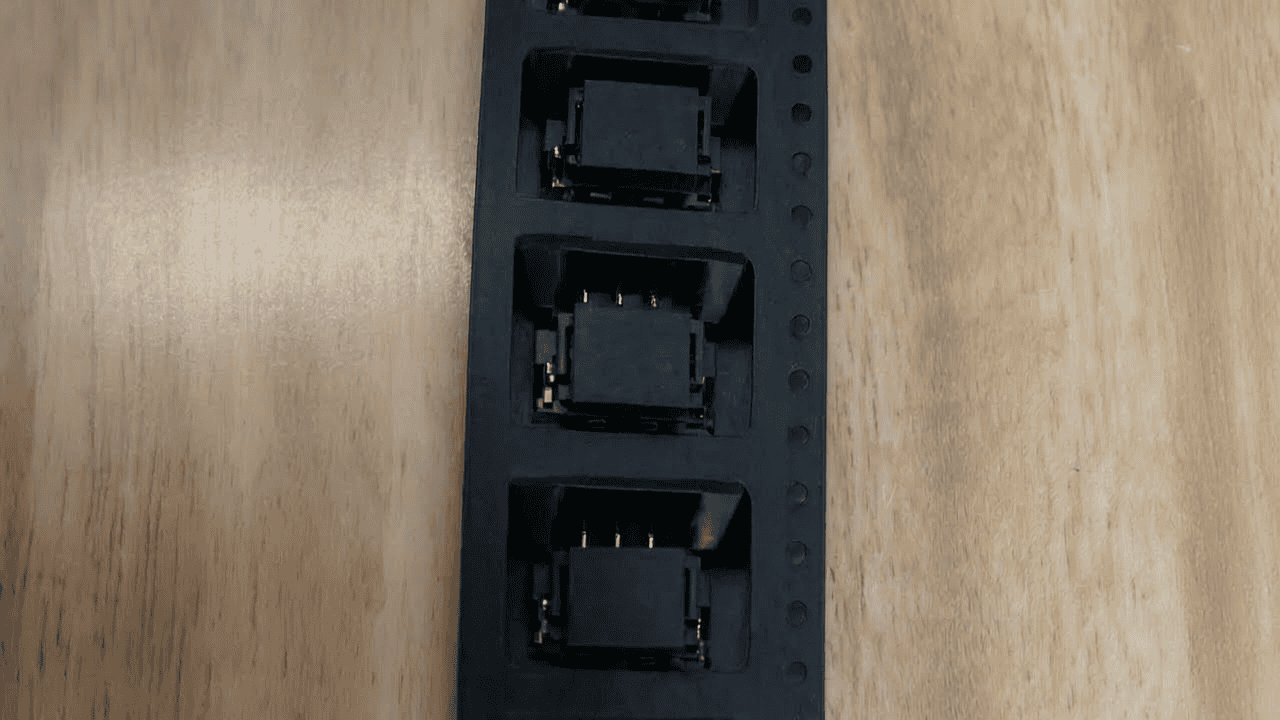

标准SMD载带通常由三层结构组成：基材层提供机械支撑与成型性；抗静电/导电处理层（可选）实现表面电阻控制；胶粘层（若为自粘盖带）或热封层确保与盖带的可剥离封合。以凯瑞尔载带为例，其基材分为聚苯乙烯（PS）和聚碳酸酯（PC）两大体系，每种材质又可选择导电或非抗静电版本，满足不同电感的包装需求。

2.2 关键材料参数与型号

载带性能直接取决于材料参数。下表对比了凯瑞尔常用四种载带材质的典型规格：

其中，PS导电载带（型号如KR-PS-C01）采用碳黑填充技术，永久性导电且表面电阻稳定在10³~10⁴Ω，适用于中小尺寸电感的防静电包装。PC导电载带（KR-PC-C02）兼具高透明度和耐高温特性，可承受125℃以上烘烤而不变形，常用于需要高温烘烤除湿的电感器件。透明非抗静电材质（KR-PS-T03、KR-PC-T04）则以其低成本、高透明度优势，适用于对静电不敏感或已内置ESD保护的低端电感。

3. 核心工艺参数控制

3.1 载带成型与封合关键参数

载带在SMT场景中的可靠性，不仅取决于材料，更受成型和封合工艺的精准控制。以热封型载带为例，主要参数为封合温度、压力和时间，推荐范围如下：

3.2 参数对品质的影响与优化

温度过低导致盖带与载带封合不牢，在运输振动或卷装应力下易开带；温度过高则可能烫伤载带口袋边缘，引起剥离力过大甚至盖带撕裂，贴片时抛料率升高。压力不均会造成局部封合强度波动，而时间不足同样导致封合不良。凯瑞尔通过大量实验得出工艺窗口优化建议：采用脉冲热封技术替代恒温加热，可更精确控制热输入；定期校准温控模块，确保封合界面实际温度与设定值偏差<5℃；对于不同宽度的载带，适当调整压力行程，使线压力保持恒定。

4. 常见问题及解决方案

在电感包装过程中，因载带材质或工艺参数不当引发的典型问题可归纳如下表：

5. 品质检验标准

5.1 来料检验（IQC）

凯瑞尔对每一批次载带实施严格IQC：外观需在40W日光灯下目视无毛刺、晶点、划伤；尺寸用二次元测量口袋内腔公差±0.05mm、边孔距公差±0.1mm；剥离力依据EIA-481标准，热封盖带剥离力稳定在30~80g范围内（12mm宽载带典型值40~60g）。

5.2 过程检验（IPQC）

生产线上每2小时抽检1次，检查项目包括成型口袋尺寸、封合外观、整卷剥离力。采用统计过程控制（SPC），当CPK值低于1.33时立即调整工艺。

5.3 可靠性验证

载带需通过模拟运输与存储的严苛测试：高温高湿（85℃/85%RH, 168h）后剥离力变化<20%；冷热冲击（-40℃~85℃, 100循环）无开裂变形；振动测试（10~2000Hz, 3轴, 各2h）后元件无跳出。此外，导电载带还需测试环境老化后表面电阻仍<10⁴Ω。

6. 选型建议

电感品类多样，从消费电子用的小型绕线电感，到汽车电子用的大电流功率电感，对包装防护等级和成本敏感度差异显著。基于凯瑞尔载带产品矩阵，推荐以下选型方案：
