突破 ±0.05mm 极限：PP 透明点胶背模带如何搞定电感型腔平整度难题

凯瑞尔电子材料

前言

在表面贴装技术（SMT）的微型化进程中，一体成型电感、高频绕线电感等磁性元件的封装质量直接决定了终端产品的电气性能与可靠性。电感型腔的点胶工艺是其中关键工序，胶层厚度的均匀性（即型腔平整度）若控制不当，将导致元件贴装偏移、焊接空洞甚至电气短路。传统背模带因厚度公差大、透光性差、胶粘力波动，已难以满足≤±0.05mm的高精度平整度要求。凯瑞尔电子材料有限公司推出的PP透明点胶背模带系列产品，以超薄透明PET基材搭配精密胶层，将平整度控制推入微米级时代，为高端电感封装提供了可靠的工艺保障。本文将围绕该产品的结构、工艺优化、品质管控及选型应用展开深度解析。

产品基本结构与材料构成

分层结构解析

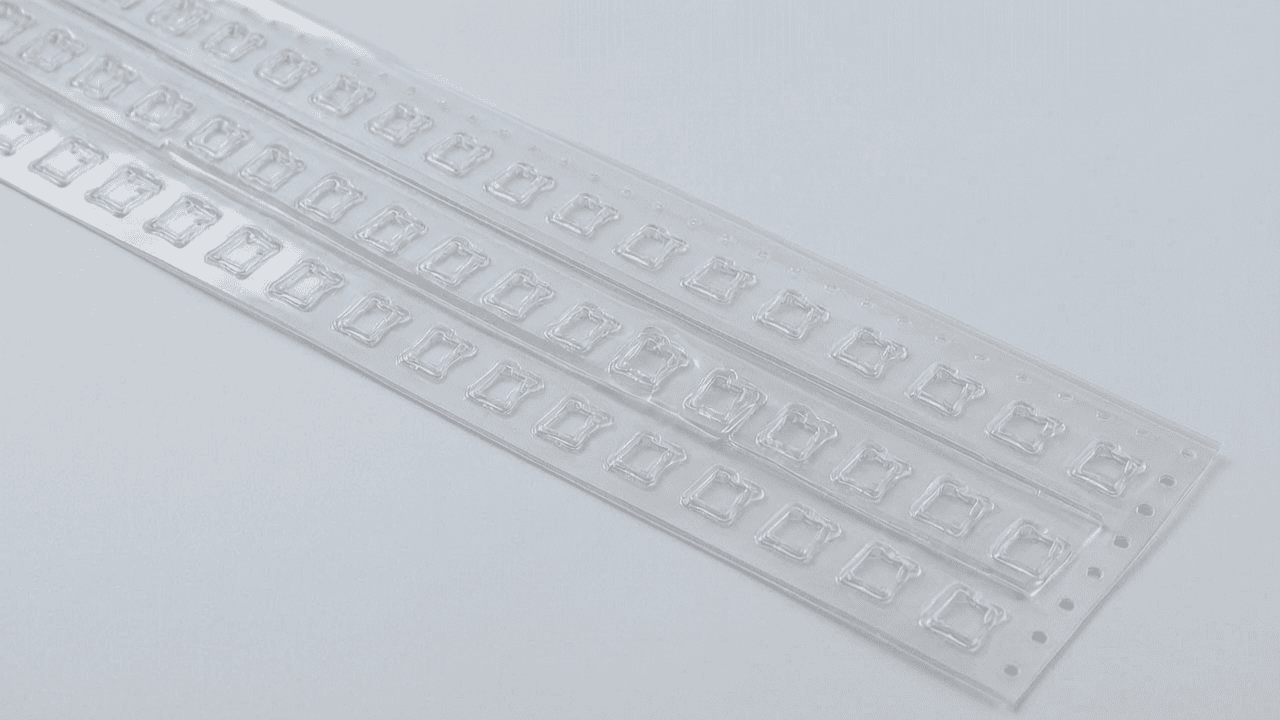

PP透明点胶背模带采用三层功能结构，从工艺面到承载面依次为：离型处理层、胶粘层和透明PET基材层。其中，离型处理层选用氟素离型膜，表面经纳米级涂层处理，确保点胶后易剥离且不留残胶；胶粘层为改性亚克力压敏胶，具有适中的初粘力与优异的耐温性，可牢固定位于钢网或治具表面；基材层则采用光学级PET薄膜，总厚度控制在0.075mm±0.005mm，透光率≥92%，为下游AOI检测提供清晰视野。典型产品如凯瑞尔KR-PPT-050，基材PET厚度50μm，胶层厚度25μm，专为0603~2520尺寸电感点胶设计。

关键材料参数

上述参数中，超薄PET与低厚度胶层是实现高平整度的基础。凯瑞尔的精密涂布产线能将胶层厚度公差控制在±2μm以内，从而保证整卷模带厚度波动不超过±0.005mm，为电感型腔平整度≤±0.05mm提供前端保障。

核心工艺参数控制

点胶温度与压力的协同作用

电感点胶工序中，背模带贴附治具后，需经历点胶、贴装元件、热固化等步骤。贴附阶段的关键参数为温度与压力。推荐贴附温度控制在80℃~120℃，压力0.3~0.5MPa，时间2~3秒。温度过低则胶粘层无法充分软化，易产生贴合气泡；过高则胶层流动性过强，导致溢胶污染型腔侧面。压力不足会导致局部未粘实，平整度呈现不规则波纹；压力过大则会将软化的胶层从边缘挤出，减薄中心区域胶厚。实际验证表明，在100℃、0.4MPa条件下，使用KR-PPT-050模带贴附，平整度可稳定在±0.03mm。

固化曲线与平整度保持

点胶后进入热固化，典型固化条件为150℃×30分钟或120℃×60分钟。固化过程中，胶粘层发生交联反应，体积收缩约3%~5%，若背模带自身结构强度不足，会随胶层收缩产生微翘曲，破坏已建立的平整度。凯瑞尔模带通过PET基材纵向拉伸定型处理，使150℃下热收缩率≤0.5%，有效抑制了固化翘曲。此外，建议采用阶梯升温：80℃保温10分钟→120℃保温20分钟→150℃保温30分钟，可缓慢释放内应力，进一步稳定型腔平整度。

工艺窗口优化建议

为获得最佳平整度，推荐以下参数组合：贴附温度105℃±5℃，压力0.45MPa±0.05MPa，固化采用三段式升温，背模带选用KR-PPT-050或KR-PPT-075（视型腔深度而定）。同时，治具表面需定期清洁，粗糙度Ra≤0.4μm，避免颗粒物造成局部高点。

常见问题及解决方案

品质检验标准

来料检验（IQC）

每批次背模带入厂时，需抽检外观、尺寸及关键性能。外观检查在40W荧光灯下目视不得有针孔、划伤、异物；尺寸检测使用数显千分尺，幅宽公差±0.5mm，厚度公差±5%；剥离力测试按GB/T 2792，对标准钢板180°剥离力须在6~10N/25mm范围内；透光性使用雾度计，全光线透光率≥90%；表面电阻按ANSI/ESD STM11.11，应在10^9~10^11Ω之间。

过程检验（IPQC）

批量点胶过程中，每2小时抽取5pcs电感半成品，使用激光共聚焦显微镜或高精度轮廓仪测量型腔底面最高点与最低点差值，要求≤0.05mm。同时检查背模带剥离效果，撕膜角度30°~60°匀速剥离，观察型腔是否有残胶或胶层转移。

可靠性验证

新品导入或工艺变更时，需执行完整的可靠性验证。包括：高温高湿老化（85℃/85%RH，168小时，平整度变化≤0.01mm），冷热冲击（-40℃~125℃，500循环，无剥离无变形），模拟运输振动（10~500Hz，加速度5G，模带无位移）。凯瑞尔KR-PP系列均已通过上述测试，可提供第三方检测报告。

选型建议

按元器件类型推荐

对于深度超过0.2mm的型腔，建议选择100μm及以上厚度的基材，以保证自身挺度；需要高透光在线检测的场合，优先选用KR-PPT-050，其92%透光率可使AOI误判率降低30%。

特殊场景适配

若产线涉及等离子清洗或助焊剂涂覆，应选用离型层经过抗化学处理的产品（如KR-PPT-CR系列）；对于高速自动贴装线，模带需具备快速离型能力，推荐离型力控制在0.05~0.1N/25mm的型号。

结语

PP透明点胶背模带作为SMT封装中的工艺辅材，正从“可选用品”蜕变为“高精制造必需品”。凯瑞尔电子材料有限公司凭借十余年电子包装材料研发经验，推出的KR-PP系列产品，以超薄透光PET基材、精密胶层涂布技术和严格的品质体系，成功将电感型腔平整度稳定控制在±0.05mm以内，助力客户突破微型封装瓶颈。我们持续提供从材料选型、工艺调试到失效分析的全周期技术服务，欢迎业界同仁莅临凯瑞尔考察交流，共同推进SMT材料技术升级。更多产品资讯请访问官网 www.kairuie.com.cn。
