超小声学外壳防护载带：防呆设计与中间台中台技术解析

凯瑞尔电子材料

一、前言

在SMT（表面贴装技术）封装领域，载带作为电子元器件的承载与运输载体，其性能直接影响到元件的贴装精度与良率。特别是对于超小声学外壳这类精密元件，其尺寸小、结构脆弱，对载带的防护能力、防呆设计及定位精度提出了严苛要求。凯瑞尔电子材料有限公司推出的超小声学外壳防护载带，通过创新的防呆设计与中间台中台结构，有效解决了传统载带在运输、贴装过程中出现的元件偏移、破损及误操作问题。本文将围绕该产品的结构、工艺、品质控制及选型进行全面技术剖析，为行业同仁提供参考。

二、产品基本结构与材料构成

2.1 分层结构说明

超小声学外壳防护载带采用典型的三层结构：基材层、胶粘层与处理层。基材层通常选用高透明度PET（聚对苯二甲酸乙二醇酯）或PS（聚苯乙烯），提供机械强度与尺寸稳定性；胶粘层采用热封型或压敏型胶粘剂，确保元件固定且易剥离；处理层通过抗静电涂层或防呆标识设计，提升操作便捷性与静电防护能力。

2.2 关键材料参数

根据凯瑞尔产品规格，载带常用PET厚度为0.30mm~0.50mm，胶型分为热封型（需加热封合，剥离力更稳定）和压敏型（常温压合，操作简便）。表面电阻控制在10^6~10^9 Ω/sq，满足抗静电等级要求（单面或双面）。具体参数如下表：

2.3 防呆设计与中间台中台

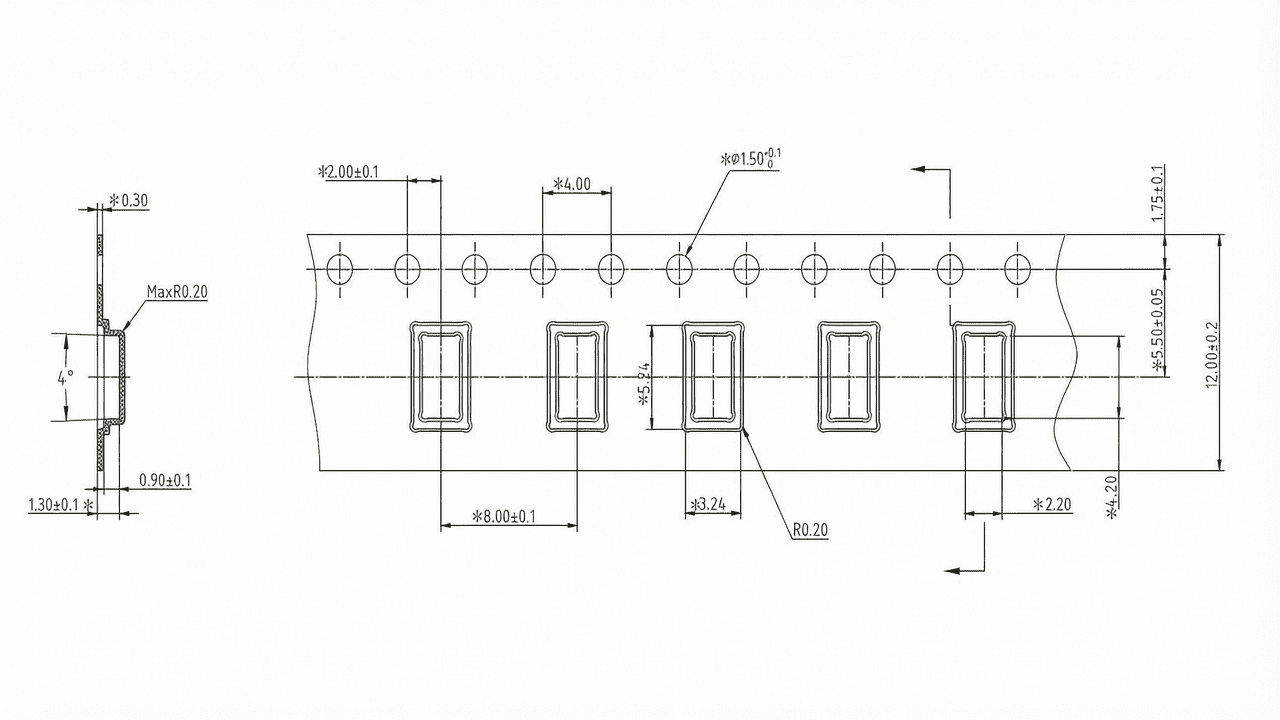

防呆设计通过载带上的定位孔、缺口或色标，防止元件方向装反或错位。中间台中台结构是指在载带中心区域增设支撑台面，为超小声学外壳提供稳定承托，避免运输振动导致的位移。该设计结合了精密模具加工，确保台面高度与元件底部匹配，公差控制在±0.05mm以内。

三、核心工艺参数控制

3.1 温度、压力、时间推荐范围

对于热封型载带，封合温度推荐130~160℃，压力0.2~0.4 MPa，封合时间0.5~1.5秒。压敏型载带则无需加热，室温下施加0.1~0.3 MPa压力即可。具体参数需根据基材与胶型调整。

3.2 参数对品质的影响

温度过高易导致基材变形或胶层溢出，过低则剥离力不足；压力过大可能压伤元件，过小则封合不牢。时间过长会加速胶层老化，过短则粘接不充分。优化工艺窗口需通过DOE（实验设计）确定最佳组合，例如对PET基材，推荐温度145±5℃，压力0.3±0.05 MPa，时间1.0±0.2秒。

3.3 工艺窗口优化建议

建议在量产前进行小批量试制，测试剥离力（标准0.1~0.5 N）与元件固定效果。凯瑞尔提供工艺支持，协助客户调整参数至最优。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验（IQC）

外观：无划痕、气泡、污染；尺寸：宽度公差±0.1mm，厚度公差±0.02mm，孔距精度±0.05mm；剥离力：按GB/T 2792测试，范围0.1~0.5N。

5.2 过程检验（IPQC）

每卷抽检10%长度，检查元件固定率（≥99.5%）、防呆标识清晰度。抽检频率：每2小时一次。

5.3 可靠性验证

老化测试：85℃/85%RH，1000h；高低温循环：-40℃~85℃，100次；运输振动：随机振动，1h。各项测试后剥离力变化≤20%，无元件脱落。

六、选型建议

七、结语

超小声学外壳防护载带凭借其防呆设计与中间台中台创新结构，在精密元件封装中展现出卓越的防护精度与操作便捷性。凯瑞尔电子材料有限公司始终致力于SMT包装材料的研发与优化，提供从载带、盖带到配套封合设备的完整解决方案。如需了解更多技术细节或定制方案，欢迎访问官网www.kairuie.com.cn，与我们的技术团队深入交流，共同推动行业进步。
