CCD自动测量全检尺寸：载带生产精度与效率的革命性升级

凯瑞尔电子材料

产品概述

在现代电子元器件封装领域，载带的尺寸精度直接关系到后续贴装良率与生产效率。凯瑞尔电子材料有限公司推出的全自动CCD检测振动盘自动印字包装机，将CCD视觉检测技术深度融入载带生产流程，实现尺寸参数的实时全检与自动剔除，将载带生产精度提升至±0.05mm级别，为高端电子制造提供可靠保障。

核心优势

全尺寸CCD视觉检测，精度达±0.05mm

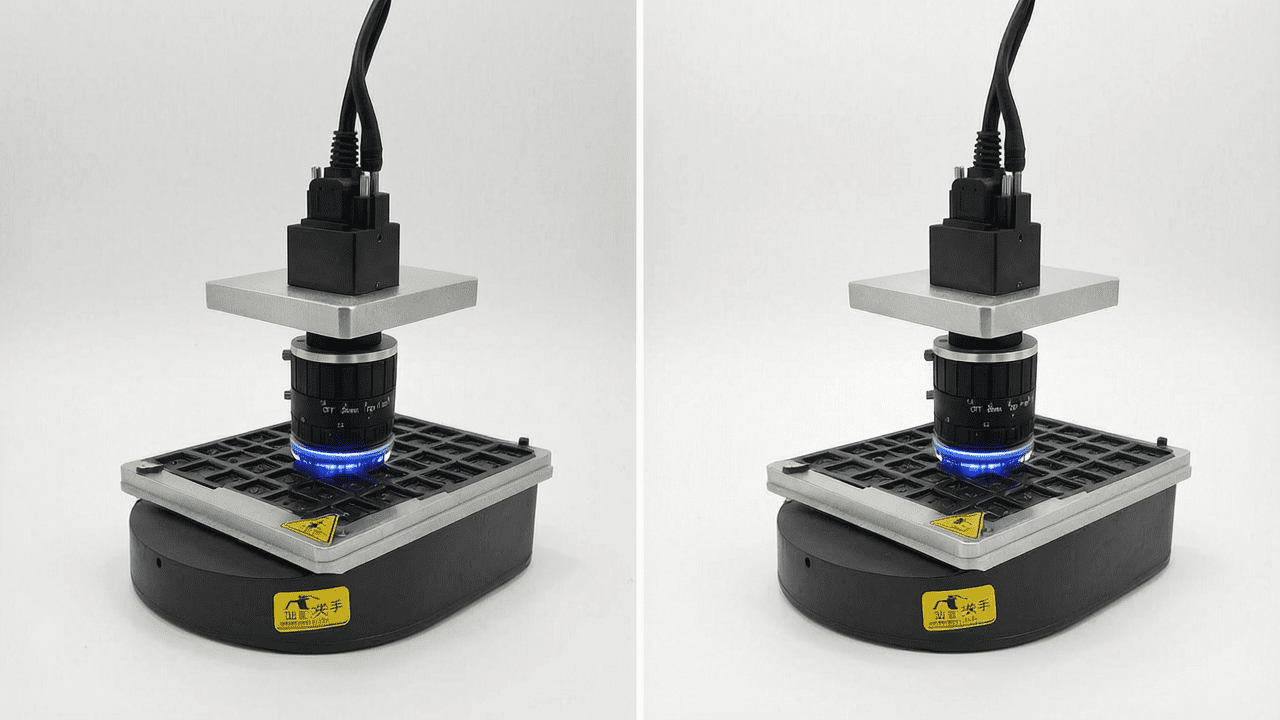

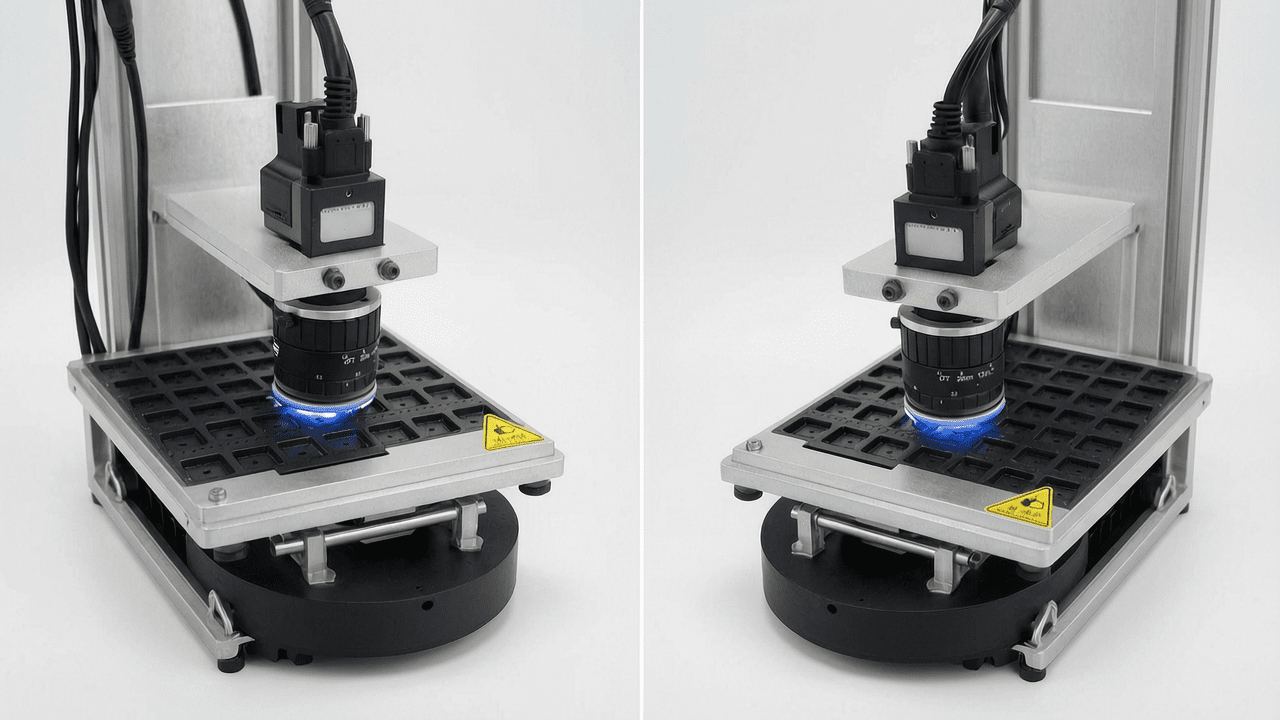

该设备搭载高分辨率工业相机与智能图像算法，可对载带的关键尺寸进行全自动测量，包括：W（载带宽度）、E（索引孔间距）、P0（口袋节距）、P2（相邻口袋中心距）、F（索引孔到口袋边缘）、D0（索引孔直径）、D1（顶孔直径）、A0（口袋长度）、B0（口袋宽度）、K0（口袋深度）以及P（累积节距，精度达±0.05mm/10节）。所有参数均满足±0.05mm的严苛公差，有效杜绝因尺寸偏差导致的贴装不良。

智能剔除与自动封合，实现无人化生产

设备采用人工放料+CCD视觉检测+自动剔除不良+自动封合收卷的一体化设计。当CCD系统检测到任一尺寸超差时，立即触发剔除机构，将不良品分离，确保只有合格产品进入封合与收卷环节。同时，设备支持热封与自粘双模式切换，可灵活适配8-56mm（可定制88mm）多种载带宽度，满足不同客户的封装需求。

应用场景

该设备尤其适用于对尺寸精度要求极高的半导体、被动元件、连接器、LED等领域。例如，在微型贴片电阻、电容的生产中，口袋尺寸A0/B0/K0的微小偏差可能导致元件无法正常吸附或偏移，而CCD全检方案可提前拦截此类风险。对于多品种、小批量的生产需求，半自动手动包装机或CCD半自动包装机可作为补充方案，兼顾经济性与灵活性。

总结

凯瑞尔全自动CCD检测振动盘自动印字包装机，以±0.05mm的全尺寸检测精度、自动剔除与双模式封合能力，重新定义了载带生产标准。它不仅解决了传统载带生产依赖人工抽检、漏检率高的问题，更通过自动化集成大幅提升生产效率，是电子制造业迈向智能化、零缺陷生产的理想选择。
