PS/PP/PC/PET载带选型：一张表看懂四大材质

凯瑞尔电子材料

一、前言

在SMT表面贴装工艺中，载带（Carrier Tape）作为电子元器件的精密载体，其材质选择直接影响编带封装效率、元器件保护性能及贴装可靠性。PS（聚苯乙烯）、PP（聚丙烯）、PC（聚碳酸酯）、PET（聚酯）是当前市场上最主流的四种载带基材，各有独特的机械、热学和电学特性。然而，许多工程师在选型时仅凭经验或价格，常因材质不匹配导致热封不良、翘曲变形、静电损伤等问题。本文将以凯瑞尔电子材料有限公司的KR系列载带为例，系统解析四种材质的结构与参数差异，提供工艺控制与选型建议，并以一张对比表帮助快速决策。

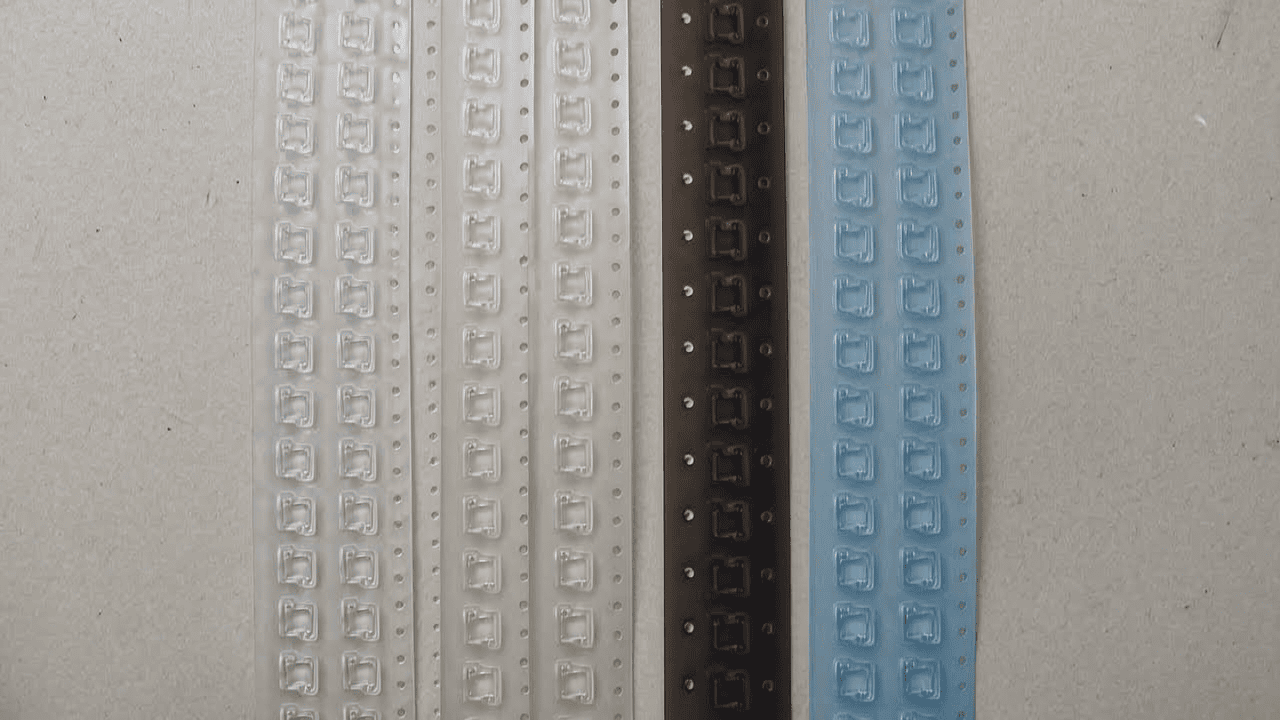

二、产品基本结构与材料构成

2.1 载带的分层结构设计

载带通常采用三层共挤或涂布工艺制造，包括：基材层、胶粘层（或热封层）和表面处理层。基材层承担机械强度与尺寸稳定性，常用材质即为PS、PP、PC、PET；胶粘层用于与盖带热封，常见热封胶类型有EVA、PS、PE等，胶层厚度一般5-15μm；表面处理层为抗静电涂层，通过在线涂布或共混抗静电剂实现，表面电阻控制在10^6-10^8Ω/□，满足ANSI/ESD S20.20标准。以凯瑞尔KR-PS系列为例，其采用三层结构，基材PS厚度0.3mm±0.02mm，热封胶为EVA，表面电阻10^6-10^8Ω/□，适用于常规0603~1206阻容元件。该结构确保载带既有良好的成型性，又有稳定的热封剥离力和静电消散能力。

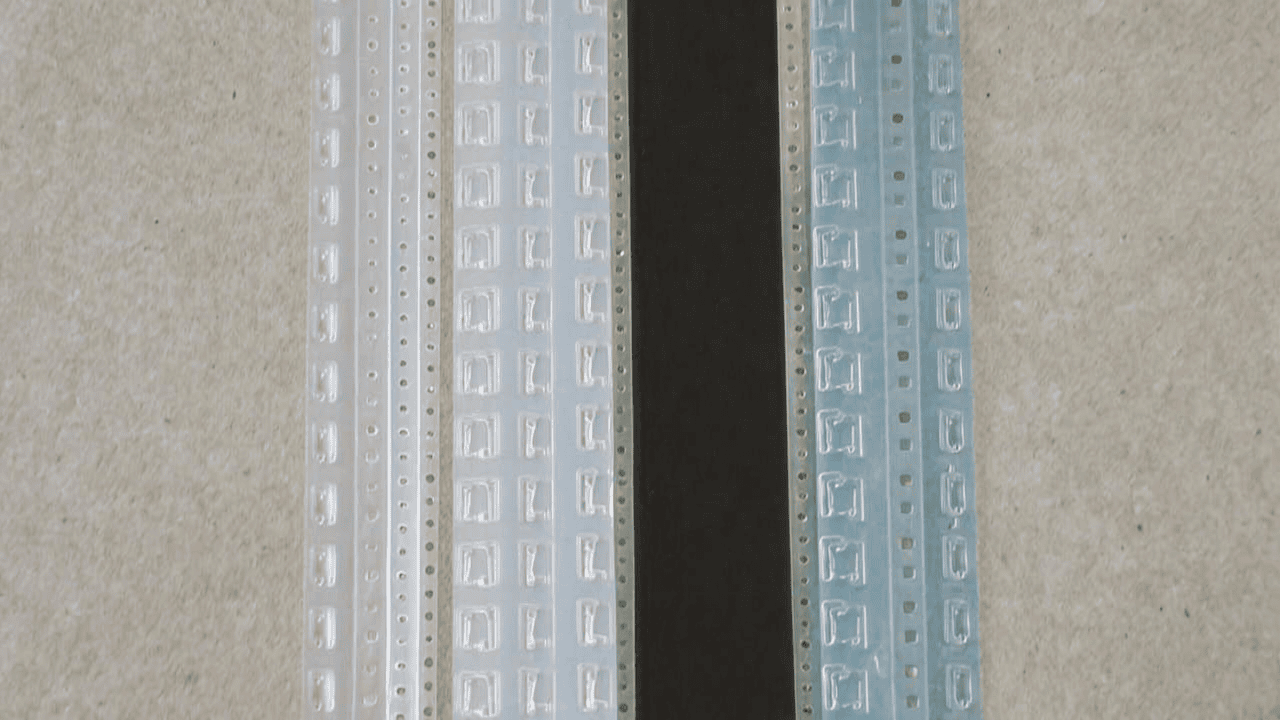

2.2 四种材质关键参数对比

根据凯瑞尔电子材料有限公司技术资料，四种材质载带的关键参数如表1所示。从数据可见，PS透光性好、成本低但软化点低；PP耐化学和吸湿性低但机械强度一般；PC强度高耐热但成本较高；PET综合性能均衡，尺寸稳定性最佳。实际选型需结合元器件尺寸、烘烤条件和成本预算综合评估。

注：以上数据为典型值，详细规格请咨询凯瑞尔技术部。

三、核心工艺参数控制

3.1 热封温度推荐范围与影响

热封温度是载带与盖带结合的关键参数，需高于热封胶熔点但低于基材软化点。根据凯瑞尔工艺验证，推荐范围：PS载带140-160°C，PP载带160-180°C，PC载带180-200°C，PET载带170-190°C。以KR-PS-08为例，最佳热封温度150°C，此时封合强度可达30g/cm以上。温度过低导致胶层未充分熔融，剥离力不足；温度过高则基材发生热变形或胶层溢出污染封装机。实际生产中建议采用热电偶实测封刀温度，并定期校准。

3.2 热封压力与时间控制

热封压力推荐0.2-0.5MPa，时间0.1-0.3s。压力过大易压伤元器件袋位或导致载带挤压变形，压力过小则胶层与盖带接触不充分，密封不牢。时间过长会导致局部过热烧焦，时间过短则胶粘剂未润湿。凯瑞尔KR-PET-15配合标准盖带，推荐压力0.35MPa、时间0.2s，剥离力稳定在40-60g/cm。建议每批次生产前进行剥离力验证，并根据结果微调参数。

3.3 工艺窗口优化建议

不同材质的工艺窗口宽度差异显著：PS因软化点较低，窗口较窄（±5°C），生产环境温度波动大时易出问题，建议加装温度补偿装置；PP和PET窗口中等（±10°C），适合大多数高速封装线；PC窗口宽（±15°C）但温度较高，对设备加热元件和封刀材质要求高。推荐使用DOE试验设计确定各因素交互影响，并结合统计过程控制（SPC）监控过程稳定性。此外，载带预热处理可减少热冲击，尤其对PS和PP材质效果明显。

四、常见问题及解决方案

4.1 典型失效模式与对策

下表汇总了载带使用过程中常见的5类问题及其原因和解决措施，均基于凯瑞尔客户现场反馈和技术支持经验。

五、品质检验标准

5.1 来料检验（IQC）

IQC按GB/T 2828.1抽样检验，检查项目包括：外观无划伤、晶点、杂质、破损；尺寸使用影像测量仪检测口袋长宽深，公差控制在±0.05mm以内；剥离力按EIA-481标准，180°剥离力应在30-80g/cm之间；表面电阻使用表面电阻测试仪，要求10^6-10^8Ω/□。另外需验证材质证明书（COA）中的具体牌号和物性数据是否与订单一致。

5.2 过程检验（IPQC）

IPQC每2小时抽检一次，每次随机抽取5个连续口袋，检测项目包括成型尺寸、热封剥离力、表面电阻和外观。关键参数需记录控制图，超出预警线立即停机调整。例如凯瑞尔建议对KR-PET-15载带，热封后剥离力均值应维持在40g/cm以上，Cpk≥1.33。首件检验必须合格方可批量生产。

5.3 可靠性验证

可靠性验证包括：高温高湿老化85°C/85%RH 96h，剥离力保持率≥80%；高低温循环-40°C~85°C 20次，无分层、无脆裂；模拟运输振动测试按ISTA 3A标准，振动后无元件跳出、无盖带开裂。此外，针对需烘烤的元器件，载带需通过150°C/2h耐热测试（PC/PET可满足，PS/PP需谨慎）。所有测试结果作为年度型式检验的一部分。

六、选型建议

6.1 按元器件类型推荐材质

选型首先要识别元器件的封装尺寸、重量、引脚间距、是否需烘烤以及生产环境洁净度。对于0201~0603微型阻容元件，推荐PS或PP材质，成本低、成型精细；对于0805~1210及功率电感等较重元件，推荐PET材质，因其尺寸稳定性和抗拉强度更好；对于QFN、BGA等封装或需二次烘烤的元件，必须选用PC材质，耐温不低于145°C。此外，高速贴片线建议选用低摩擦系数、静电性能稳定的载带。

6.2 不同场景选型对比表

以下对比表覆盖常见应用场景，供工艺工程师快速参考。

七、结语

综上所述，PS、PP、PC、PET四种载带材质各有明确的应用边界，正确选型可显著降低封装缺陷率，提升生产效率和产品可靠性。凯瑞尔电子材料有限公司专注于SMT电子包装材料领域，拥有全系列载带产品和完善的品质控制体系，所有产品均符合EIA、JEDEC及RoHS/REACH标准。欢迎同行和客户访问官网www.kairuie.com.cn获取更多技术资料或索取样品，共同探讨载带应用中的技术难题。
