SMT包装材料核心解读：胶盘与包装机选型及工艺控制

凯瑞尔电子材料

一、前言

SMT（表面贴装技术）电子包装材料是连接元器件与自动化产线的重要桥梁，其中胶盘作为载带/盖带的承载载体，包装机作为封合成型的关键设备，直接影响生产效率和产品可靠性。随着电子元器件向小型化、精密化发展，如何科学选择胶盘结构、合理配置包装机类型，并精准控制工艺参数，已成为SMT行业亟待解决的技术问题。本文结合凯瑞尔电子材料有限公司的产品经验，从结构、工艺、品质、选型四个维度展开解析。

二、产品基本结构与材料构成

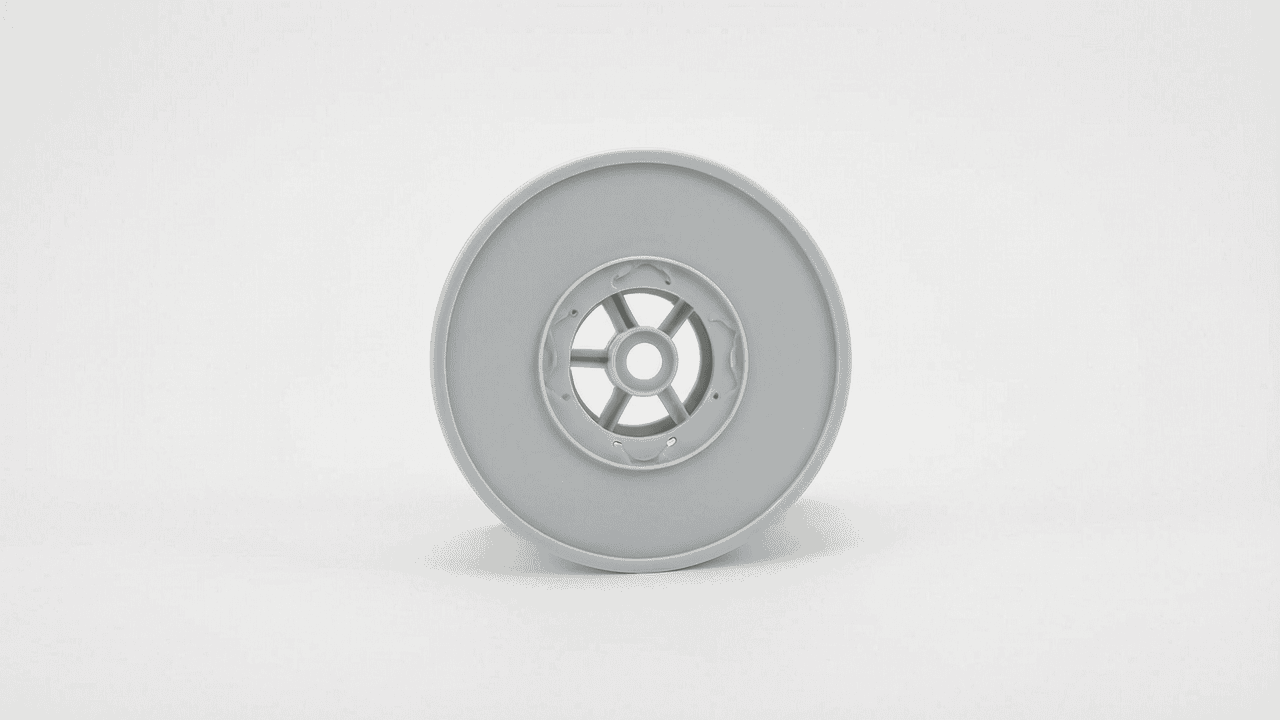

2.1 分体式胶盘结构

分体式胶盘由独立盘片与可拆卸轴心构成。盘片多采用ABS或PC工程塑料注塑成型，表面经过防静电处理，表面电阻控制在10^6～10^9Ω，满足电子行业防静电要求。轴心通常为不锈钢或铝合金材质，内孔精度控制在±0.05mm以内，确保与包装机主轴紧密配合。其核心优势在于盘片与轴心可分离，用户可根据不同宽度（8mm、12mm、16mm、24mm等）的载带快速更换轴心，大幅降低库存成本。典型应用场景包括多品种、小批量的研发打样或中小型电子厂。

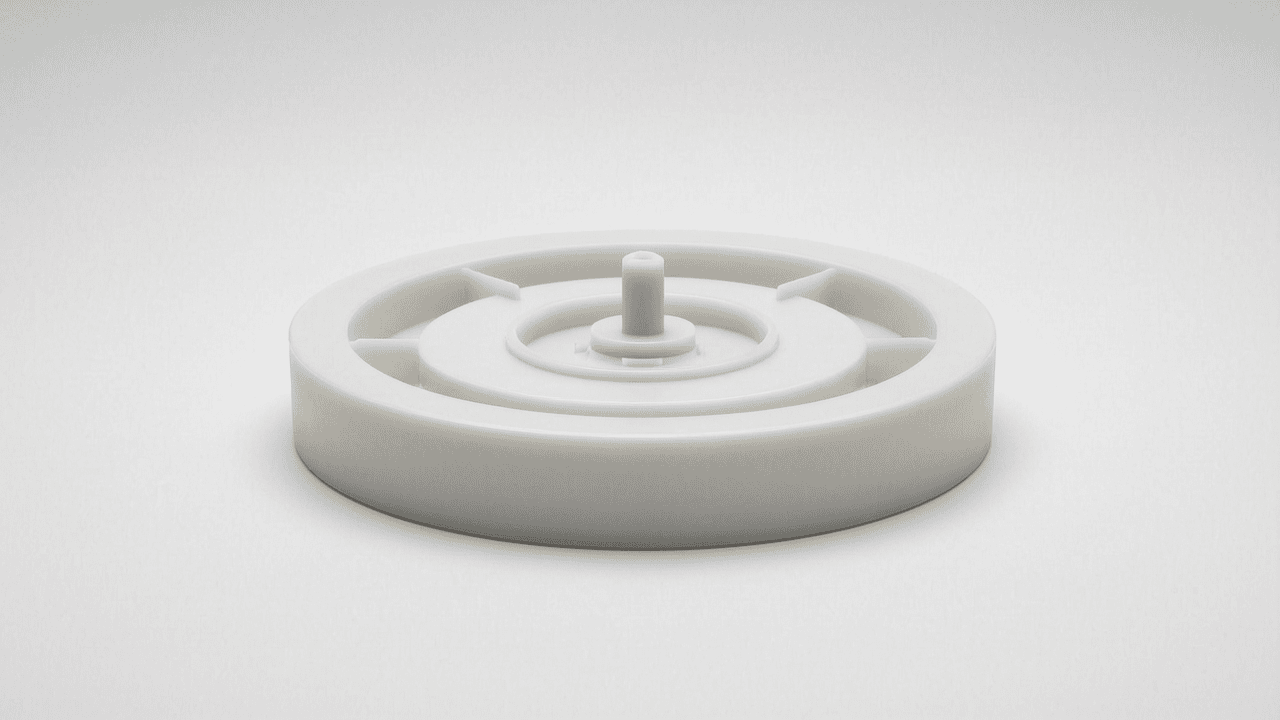

2.2 一体式胶盘结构

一体式胶盘的盘片与轴心采用整体注塑或压铸成型，结构强度高，动平衡性能优异，在高速运转（转速≥300rpm）时无明显偏摆，避免了分体式因装配间隙导致的抖动问题。其表面通常喷涂防静电涂层，确保表面电阻≤10^9Ω，且轴心部位经过强化处理，长期使用不易磨损。一体式胶盘适用于高速自动化产线，如消费电子用的0402、0201封装元器件，能显著降低换盘频率，提升稼动率。

2.3 配套载带与盖带材料

胶盘所缠绕的载带基材多为PET，厚度典型值为0.3mm（±0.03mm），拉伸强度≥50MPa，确保在高速牵引下不变形。盖带则采用双层复合结构：基材层（PET，厚度0.06mm）提供支撑，胶粘层采用热熔型或压敏型胶水，剥离强度范围控制在0.1～0.6N/10mm，既保证密封性又便于客户端轻松剥离。此外，部分高端盖带还包含抗静电处理层，表面电阻≤10^10Ω，防止静电损伤元器件。

三、核心工艺参数控制

3.1 封合温度控制

包装机的封合温度是决定盖带与载带结合强度的关键参数。热熔型盖带推荐封合温度为150～180℃，压敏型盖带则需降低至120～150℃。温度过低会导致胶层未完全融化，剥离力不足；温度过高则会引发载带热变形或胶层溢流。针对不同产品，建议通过梯度试验确定最佳温度，例如以5℃为步进，测试剥离力变化，最终选择剥离力稳定且外观无褶皱的窗口。

3.2 压力与时间设置

封合压力通常设定在0.2～0.4MPa，保压时间0.5～1.5s。压力过小会导致气泡或粘合不牢，压力过大则可能压伤元器件或造成载带塌陷。时间与温度相互关联，温度偏高时可缩短时间，反之则延长。建议在量产前采用DOE（实验设计）方法，以剥离力、气泡率、外观翘曲度为响应值，优化出最佳参数组合。

3.3 工艺窗口优化建议

为了保证批量稳定性，工艺窗口应确保温度波动≤±3℃，压力波动≤±0.02MPa。同时，需定期校准传感器，并记录首件与末件数据。对于高速机（≥200pcs/min），还需关注胶盘轴的动平衡和导向轮磨损情况，避免因抖动引发封合偏移。

四、常见问题及解决方案

在实际生产中，以下典型问题需重点防范：
