分体式胶盘 vs 一体式胶盘：选错直接拖累产线效率——SMT封装载带技术深度解析
凯瑞尔电子材料
一、前言
在表面贴装技术（Surface Mount Technology, SMT）的精密制造流程中，电子元器件的包装与传输环节往往被视为”隐形的关键节点”。作为承载和输送IC芯片、被动元件及各类半导体器件的核心载体，载带（Carrier Tape）及其配套的上下盖带系统直接决定了自动化贴片机的取料效率、定位精度以及最终产品的良品率。
当前市场上，分体式胶盘与一体式胶盘两种技术路线长期并存，各自拥有不同的应用场景与技术优势。然而，许多SMT产线工程师在选型时往往仅关注价格因素，而忽视了材料特性、工艺兼容性及长期可靠性等深层技术指标，导致在实际生产中出现脱胶、翘曲、静电损伤甚至停机等严重问题。据行业统计数据显示，因包装材料选型不当造成的产线效率损失平均可达8%-15%，对于高产能产线而言，这意味着每年数百万的经济损失。
本文将以凯瑞尔电子材料有限公司（Kairui Electronic Materials Co., Ltd.）的核心产品线为依托，从材料科学、工艺工程及品质管控等多维度，系统剖析分体式与一体式胶盘的技术差异，为业界同仁提供科学的选型依据与工艺优化方案。
二、产品基本结构与材料构成

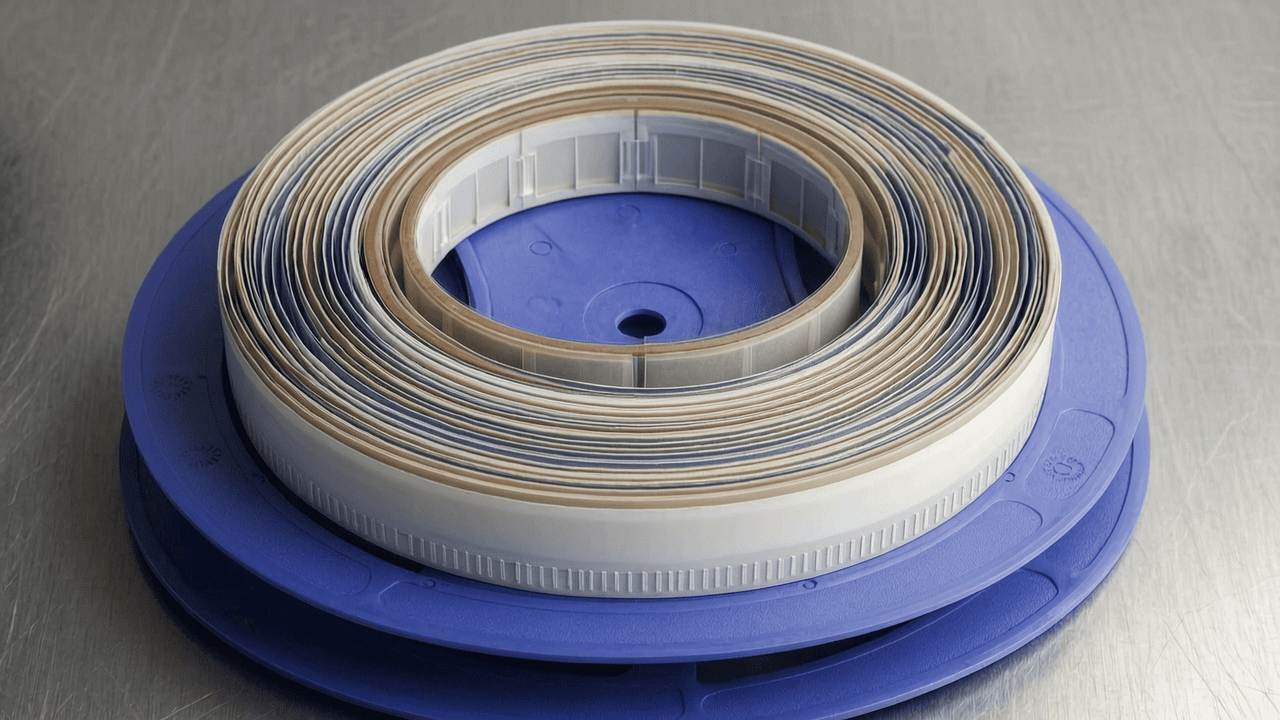

2.1 载带系统的分层结构解析
SMT载带系统本质上是一个多层复合功能体，其结构设计需同时满足机械强度、热稳定性、防静电性能及密封性等多元化需求。以凯瑞尔KR-PS-8mm系列标准载带为例，其完整结构可分为三大核心层系：
基材层（Base Layer）：采用高纯度聚对苯二甲酸乙二醇酯（PET）薄膜，厚度规格涵盖0.15mm至0.36mm多个等级。其中，KR-PET-025型基材的拉伸强度≥150MPa，断裂伸长率控制在80%-120%区间，确保在高速卷绕过程中不发生塑性变形。对于宽幅载带（如44mm、56mm规格），凯瑞尔特别开发了KR-PET-HS高强度系列，其杨氏模量较普通产品提升35%，有效抑制了长距离传输时的”蛇形摆动”现象。
胶粘层（Adhesive Layer）：这是区分分体式与一体式胶盘的关键所在。分体式结构采用独立涂布的热熔压敏胶（HMPSA）或丙烯酸胶体系，如KR-AC-120型丙烯酸胶，其初粘力（Loop Tack）达到12N/25mm，180°剥离强度稳定在8-10N/25mm范围；而一体式结构则通过共挤工艺将功能性树脂层与基材一体化成型，如KR-PE-INT系列采用改性聚乙烯（mPE）与PET的三层共挤技术，层间结合力超过20N/25mm，彻底消除了分层风险。
处理层（Treatment Layer）：表面处理技术决定了载带的防静电性能与摩擦系数。凯瑞尔的KR-ESD-COAT涂层技术可使表面电阻稳定在10^6-10^9Ω/sq（符合IEC 61340-5-1标准），同时将动摩擦系数控制在0.25-0.35之间，确保在Feeder机构中顺畅滑行而不发生”跳带”现象。
2.2 关键材料参数详解
以下表格汇总了凯瑞尔主流产品的核心技术参数，供工程师参考对比：
| 产品型号 | 类型 | PET厚度(mm) | 胶型 | 表面电阻(Ω/sq) | 耐温范围(℃) |
|---|---|---|---|---|---|
| KR-PS-08S | 分体式 | 0.22 | 丙烯酸胶 | 10^7-10^9 | -40~+85 |
| KR-PS-12M | 分体式 | 0.28 | 橡胶型胶 | 10^6-10^8 | -30~+80 |
| KR-IN-08H | 一体式 | 0.25 | mPE共挤 | 10^8-10^10 | -40~+105 |
| KR-IN-16U | 一体式 | 0.32 | EVA共挤 | 10^7-10^9 | -35~+95 |
三、核心工艺参数控制
3.1 热封合温度窗口优化
热封合（Heat Sealing）是载带封装工艺中最关键的步骤，其温度控制精度直接影响密封强度与元器件安全性。根据凯瑞尔实验室针对KR-AC-120胶系的测试数据，推荐的热封合工艺窗口如下：
最佳温度区间：145℃-175℃。在此范围内，胶层的流动性与润湿性达到最佳平衡点，封合强度可稳定在12N/25mm以上（测试速度300mm/min）。当温度低于140℃时，胶层未能充分活化，易出现”虚封”现象，导致运输过程中盖带意外开启；而当温度超过185℃时，过度的热降解会使胶层变脆，剥离强度反而下降15%-20%，且可能释放微量挥发性有机物（VOCs），污染敏感元器件。
对于一体式KR-PE-INT系列产品，由于其采用热塑性聚合物直接融合机制，推荐温度可适当下调至135℃-165℃，且其温度容忍度更宽（±15℃波动不影响封合质量），这对温控精度有限的旧型封合机尤为友好。
3.2 压力与时间的协同控制
封合压力与保持时间构成了一组耦合参数。凯瑞尔的工艺研究表明：KR-PS系列分体式胶盘的最佳压力范围为0.25-0.35MPa，保持时间200-400ms；而KR-IN系列一体式产品由于无需胶层渗透过程，压力可降低至0.18-0.25MPa，时间缩短至100-250ms，生产效率提升约40%。
特别值得注意的是，对于薄型元器件（厚度≤0.5mm，如0201电阻、01005电容），建议采用”低压延时”策略：压力设定在0.2MPa以下，时间延长至500ms以上，避免压力集中导致器件碎裂或偏移。凯瑞尔的KR-LP低敏系列胶盘专为此类应用开发，其在0.15MPa压力下仍能保证6N/25mm以上的有效封合强度。
3.3 工艺窗口优化建议
| 应用场景 | 推荐产品 | 温度(℃) | 压力(MPa) | 时间(ms) |
|---|---|---|---|---|
| 标准IC封装(8mm) | KR-PS-08S | 155±10 | 0.30±0.05 | 300±50 |
| 大尺寸功率器件(24-44mm) | KR-IN-24H | 160±10 | 0.35±0.05 | 400±50 |
| 湿敏元件(MSL≥3) | KR-PS-MB防潮型 | 165±5 | 0.32±0.03 | 350±30 |
| 高速量产线(UPH>50000) | KR-IN-HS高速型 | 150±15 | 0.22±0.08 | 150±50 |
四、常见问题及解决方案
在SMT产线的实际运行中，胶盘相关的异常状况是导致设备报警与停机的常见原因之一。以下表格总结了五大典型问题的成因分析与应对措施：
| 序号 | 异常现象 | 可能原因 | 解决措施 |
|---|---|---|---|
| 1 | 盖带剥离困难或拉丝 | ① 封合温度过高导致胶层过度交联 ② 胶系选择不当（如用强粘胶配薄基材） ③ 存储环境温度>40℃加速老化 |
① 降低封合温度10-15℃，验证剥离曲线 ② 更换为KR-AC-90中粘度胶系 ③ 执行仓库温湿度管控（<30℃/<60%RH） |
| 2 | Feeder处跳带或卡带 | ① 摩擦系数过大（>0.45） ② 载带边缘毛刺或尺寸超差 ③ 静电吸附导致层间粘连 |
① 采用KR-ESD-COAT低摩擦处理 ② IQC加严边缘检测（公差±0.05mm） ③ 安装离子风机，使用抗静电型载带 |
| 3 | 元器件偏移或翻转 | ① Pocket深度不足（<器件厚度80%） ② 盖带张力过大 ③ 运输振动导致松动 |
① 定制加深Pocket（KR-CUSTOM-D系列） ② 调整放卷扭矩至0.3-0.5N·m ③ 使用加强筋设计的一体式胶盘 |
| 4 | ESD损伤导致的隐性不良 | ① 表面电阻衰减（>10^12Ω） ② 接地路径中断 ③ 低湿度环境（<30%RH）加剧放电 |
① 选用KR-ESD-P永久抗静电剂配方 ② 检查设备接地电阻（<4Ω） ③ 加装工业加湿器维持40-60%RH |
| 5 | 高温回流焊后盖带变形 | ① PET基材耐温等级不足 ② 热收缩率超标（>1.5%） ③ 多次回流的累积效应 |
① 升级为KR-PET-HT高温基材（Tg>125℃） ② 双向拉伸工艺使收缩率<0.8% ③ 评估一体式结构的尺寸稳定性优势 |
五、品质检验标准
5.1 来料检验（IQC）规范
IQC是保障供应链质量的第一道防线。针对胶盘类产品，凯瑞尔建议执行以下检验项目与标准：
外观检验：在800lux照明的标准光源箱内，以目视+3倍放大镜检查每批次抽样的5卷样品。重点关注：胶层涂布均匀性（不允许有条纹、气泡、缺胶）、基材划痕深度（≤0.02mm为合格）、边缘整齐度（毛刺高度≤0.03mm）。对于KR-PS透明系列产品，还需检验晶点数量（直径>0.1mm的晶点≤3个/m²）。
尺寸检验：使用激光测径仪检测载带宽度（公差±0.1mm）、Pitch精度（±0.05mm）、Pocket尺寸（长×宽公差±0.05mm，深度公差±0.03mm）。凯瑞尔的KR-PRECISION高精系列产品可达±0.02mm级精度，适用于QFN/BGA等密间距器件。
剥离力测试：按照EIA-481-D标准，使用万能材料试验机进行180°剥离测试，速度300mm/min。合格判定：初始剥离力应在6-15N/25mm范围内（依胶系型号而定），且连续测试100mm长度内的力值波动幅度（CV值）不超过15%。对于KR-AC-120型产品，标准值为10±2N/25mm。
5.2 过程检验（IPQC）要点
在生产制程中，IPQC应按以下频率执行巡检：
- 每小时：抽检封合强度（破坏性试验，样本量3pcs/小时），记录实际温度与设定值的偏差（应≤±3℃）
- 每班次：验证防静电性能（表面电阻仪测试10个点位，全部落在规格内）
- 每日：检查设备清洁状态，特别是热封头的胶残留情况（建议每8小时清洁一次，使用KR-CLEAN专用清洗剂）
5.3 可靠性验证方案
对于汽车电子、医疗设备等高可靠领域，建议增加以下验证项目：
加速老化测试：将封装好的样品置于85℃/85%RH环境中168小时（双85测试），随后检验封合强度的衰减率。KR-PS-MB防潮型产品经此测试后，强度保持率≥90%；而普通产品可能下降至原始值的60%-70%。
高低温循环测试：按照-40℃（30min）→25℃（15min）→+85℃（30min）为一个循环，执行100次循环后观察载带是否脆化、开裂或胶层失粘。凯瑞尔的KR-IN-HT系列一体式产品已通过1000次循环验证，适用于军工级应用场景。
模拟运输振动测试：参照ASTM D4169标准，在随机振动台上以1Grms强度振动2小时，检验元器件的位移量（应≤0.1mm）及盖带的完整性。此测试对于出口海运产品尤为重要。
六、选型建议
6.1 按元器件类型的选型矩阵
不同类型的电子元器件对载带的要求差异显著。以下选型指南综合了物理特性、成本效益与工艺兼容性等因素：
