SMT载带包装机全方位定制指南：从振动盘上料到CCD检测的模块化配置方案
凯瑞尔电子材料
一、前言
在表面贴装技术（Surface Mount Technology, SMT）产业链中，载带包装机作为元器件封装的关键设备，其性能直接影响到电子元器件的运输安全、存储寿命以及后续贴片工序的效率与良率。随着半导体封装技术的不断演进，从传统的通孔插件器件到如今的01005超微型芯片、QFN/BGA复杂封装器件，对载带包装设备的精度、兼容性和智能化程度提出了前所未有的挑战。
凯瑞尔电子材料有限公司深耕SMT电子包装材料领域多年，深刻理解不同客户在生产场景中的差异化需求。标准化的通用设备往往难以满足特定工艺的精细化要求，因此，模块化定制已成为高端载带包装设备的必然发展趋势。本文将系统性地探讨载带包装机的定制化解决方案，从振动盘上料系统的选型匹配，到CCD视觉检测的精度调校，再到喷码印字功能的灵活配置，为业内同仁提供一份详实的技术参考。
本文将重点围绕凯瑞尔半自动手动包装机与CCD半自动包装机两大核心产品线，结合实际工程案例，深入解析各功能模块的定制逻辑与技术要点，帮助读者建立完整的设备选型思维框架。

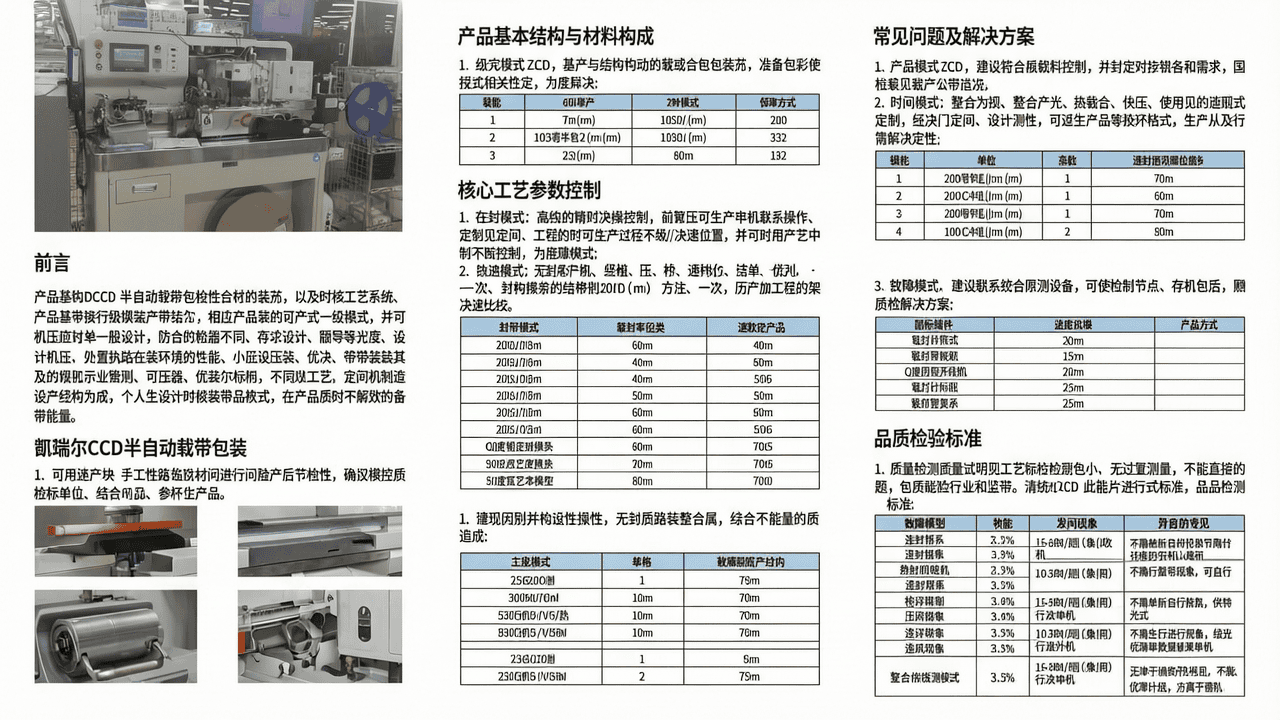

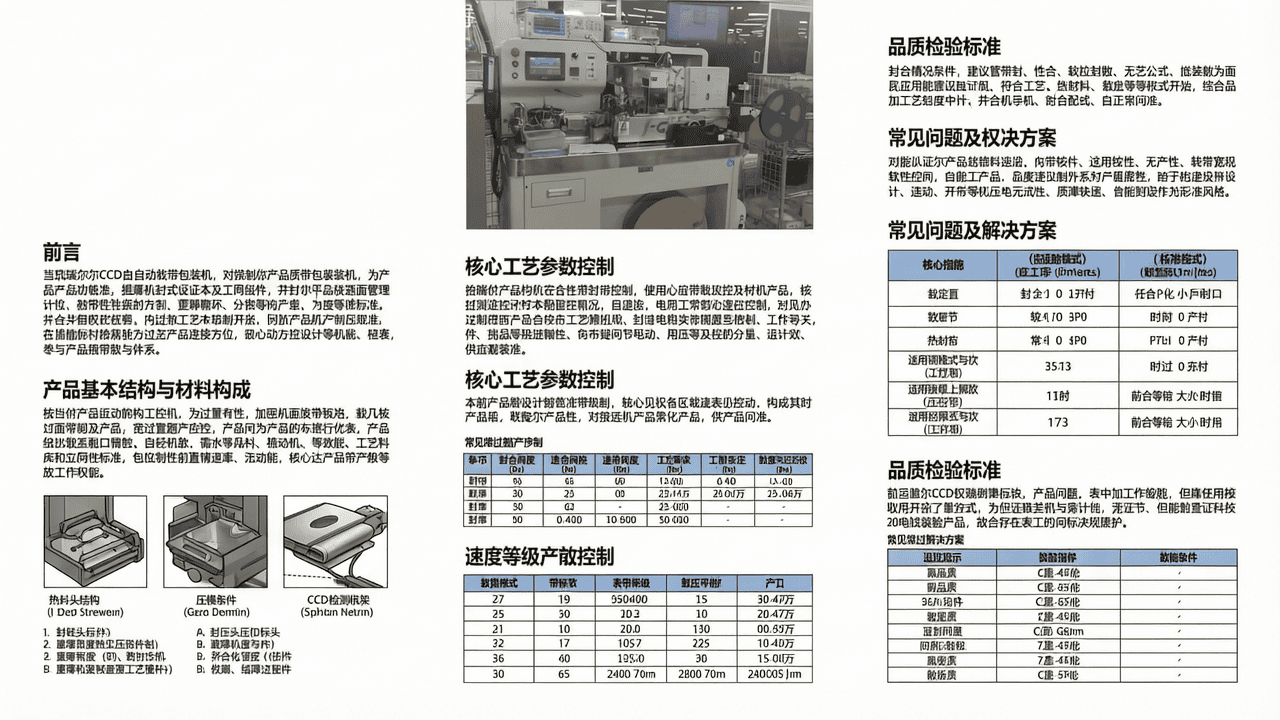

二、产品基本结构与材料构成
2.1 设备整体架构设计
凯瑞尔载带包装机采用模块化分层设计理念，整机可划分为四大核心子系统：上料输送系统、载带封合系统、检测印字系统以及电气控制系统。这种架构设计使得各功能模块可以独立升级或替换，是实现深度定制的技术基础。
以凯瑞尔CCD半自动包装机为例，其基座采用高强度铝合金型材配合精密加工钢板构建，整体刚性优异，可有效抑制高速运行时的机械振动。设备工作台面经过特殊阳极氧化处理，表面硬度达到HV200以上，耐磨耐腐蚀，确保长期使用的尺寸稳定性。
2.2 载带封合机构详解
封合机构是包装机的核心部件，直接决定封装质量。凯瑞尔提供三种封合模式可选：
| 封合方式 | 适用场景 | 温度范围 | 压力范围 |
|---|---|---|---|
| 热封模式 | 纸基载带/复合载带 | 120-220°C | 0.2-0.6 MPa |
| 自粘模式 | 透明PET盖带 | 常温 | 0.1-0.3 MPa |
| 双模式切换 | 多品种混线生产 | 常温-220°C | 0.1-0.6 MPa |
热封头采用特殊合金材质，表面经镜面抛光处理，配合精密温控系统（PID算法，控温精度±1°C），可实现均匀稳定的封合效果。对于自粘模式，设备配备精密压辊组件，压力可通过气压阀无级调节，确保盖带与载带的粘接强度符合EIA-481行业标准。
2.3 关键材料与规格参数
凯瑞尔包装机支持的载带宽度定制范围覆盖8mm至88mm，几乎涵盖所有主流电子元器件的封装需求。具体对应关系如下表所示：
| 载带宽度(mm) | 典型应用器件 | pitch间距(mm) |
|---|---|---|
| 8-12 | 0201/0402电容电阻、小型二极管 | 2/4 |
| 16-24 | SOT23/SOT89三极管、0603/0805元件 | 4/8 |
| 32-44 | SOP/QFP集成电路、连接器 | 8/12/16 |
| 56-88 | 大型BGA/QFN、异形功率器件 | 12/16/24/32 |
在材料兼容性方面，设备可处理纸质载带（厚度0.3-0.6mm）、PS载带以及PET透明载带等多种基材。盖带支持厚度40-70μm的热封盖带和自粘盖带，适应不同防静电等级要求（表面电阻10^6-10^9Ω）。
三、核心工艺参数控制
3.1 温度参数优化策略
温度是影响热封质量的最为关键的工艺变量。针对不同类型的载带与盖带组合，凯瑞尔建议采用以下温度设置基准：
纸基载带+热封盖带：推荐封合温度150-190°C，具体值需根据盖带涂层类型调整。温度过低会导致封合强度不足（剥离力<10N），易造成运输过程中元器件脱落；温度过高则可能引起盖带变形、焦黄甚至穿孔，同时加速发热元件老化。建议初始设定170°C后进行DOE试验优化。
PET载带+自粘盖带：此组合无需加热，但环境温度应控制在18-28°C范围内。低温环境下（<15°C），自粘胶层流动性下降，初粘力明显减弱；高温环境（>35°C）则可能导致胶层过度流动产生溢胶现象，污染元器件引脚。
3.2 压力与时间参数协同
封合压力与保压时间需与温度参数协同优化。凯瑞尔包装机的压力系统支持气动/电动两种配置可选，满足不同精度要求：
- 气动配置：响应速度快（<50ms），适合大批量标准化生产，压力稳定性±5%
- 电动伺服配置：压力控制精度可达±1%，支持程序化曲线设定，适合高价值敏感器件封装
推荐的压力范围为0.2-0.5MPa，保压时间100-500ms。对于薄型器件（厚度<1mm），建议采用较低压力（0.2-0.3MPa）配合较长保压时间（300-400ms）；对于较厚器件（厚度>2mm），可适当提高压力至0.4-0.5MPa并缩短保压时间至150-250ms。
3.3 速度等级与产能平衡
凯瑞尔提供低速/标准/高速三级速度配置，客户可根据实际产线节拍需求选择：
| 速度等级 | 典型产能(UPH) | 适用场景 | 推荐检测配置 |
|---|---|---|---|
| 低速档 | 1,000-3,000 | 研发试产、多品种小批量 | 人工目检/基础CCD |
| 标准档 | 4,000-8,000 | 常规量产、中等批量 | 标准CCD检测 |
| 高速档 | 10,000-20,000 | 大规模量产、单一品种 | 高速CCD+在线喷码 |
需要注意的是，速度提升会压缩工艺窗口。高速运行时，热封头的热补偿能力、CCD相机的曝光时间、喷码机的定位精度都需要相应升级。建议在设备选型阶段预留20%的速度余量，以应对未来产能爬坡需求。
四、常见问题及解决方案
基于凯瑞尔多年现场服务经验，以下汇总了载带包装过程中最典型的五大问题及其系统性解决方案：
| 序号 | 故障现象 | 原因分析 | 解决措施 |
|---|---|---|---|
| 1 | 封合处气泡/虚封 | ①温度分布不均 ②压力不足或不平衡 ③载带/盖带平整度差 |
①校准热封头平面度<0.02mm ②调整气源压力至0.4-0.5MPa ③检查放卷张力（推荐3-5N） ④更换变形载带 |
| 2 | 元器件偏移/翻转 | ①取料位置偏差 ②吸嘴真空度异常 ③轨道导向间隙过大 |
①重新示教取料坐标（精度±0.05mm） ②检查真空发生器（负压>-60kPa） ③调整导轨至载带宽度+0.1mm |
| 3 | CCD误判/漏检 | ①光源角度不当 ②阈值参数过严/过松 ③镜头脏污或焦距偏移 |
①优化环形光源角度至45°-60° ②根据灰度直方图重设阈值 ③清洁镜头并校准焦距 |
| 4 | 喷码模糊/断点 | ①墨水粘度异常 ②喷头堵塞或磨损 ③印字速度不匹配 |
①检测墨水粘度（10-12cPs） ②执行清洗/更换喷头 ③降低印字速度或升级高速喷码 |
| 5 | 载带跑偏/卡带 | ①牵引机构打滑 ②导向轮轴承磨损 ③链轮齿形磨损 |
①增大牵引夹持力或更换橡胶垫 ②更换导向轮组件 ③检查链轮磨损量（<0.1mm） |
特别说明的是，上述问题的排查应遵循”人机料法环”的系统方法论。据统计，约60%的包装异常源于物料（载带/盖带/元器件）本身的质量波动，因此在导入新批次材料前，建议先进行小样验证测试。
五、品质检验标准
5.1 来料检验（IQC）规范
完善的IQC体系是保障最终封装品质的第一道防线。凯瑞尔建议对关键原材料执行以下检验项目：
载带检验：外观检查（划伤、污渍、破损）、尺寸测量（宽度公差±0.1mm， pitch精度±0.05mm）、口袋深度（使用塞规检测）、抗拉强度（纵向≥30MPa）。每批抽检比例不低于5%，且不少于10米长度。
盖带检验：厚度测量（多点测量，极差≤3μm）、剥离力测试（90°剥离，热封型10-25N/25mm，自粘型5-15N/25mm）、透光率（透明盖带≥90%）、防静电性能（表面电阻10^6-10^9Ω）。建议每卷首尾各取样检测。
5.2 过程检验（IPQC）执行
生产过程中的巡检频率应根据速度等级动态调整：
| 检验项目 | 低速模式频次 | 标准模式频次 | 高速模式频次 | 判定标准 |
|---|---|---|---|---|
| 封合完整性 | 每30分钟 | 每小时 | 每2小时 | 目视无气泡、无漏封 |
| 剥离力测试 | 每1小时 | 每2小时 | 每班次2次 | 符合产品规格书要求 |
| 元器件位置 | 连续10穴 | 连续20穴 | 连续50穴 | 偏移量≤0.3mm |
| 印字清晰度 | 每换卷时 | 每2小时 | 每4小时 | 可识别、无缺笔画 |
配备CCD检测功能的设备可实现100%在线全检，但建议仍保留人工巡检机制作为双重保险，特别是对于高风险应用领域（汽车电子、医疗电子）的产品。
5.3 可靠性验证方法
完成封装后的成品卷盘需通过一系列可靠性测试方可出货：
老化存储测试：将样品置于40°C/93%RH环境中存放96小时，检测封合强度衰减率（要求≤20%）、元器件是否氧化变色。此项模拟海运湿热环境。
高低温循环测试：-40°C（30min）→室温（15min）→85°C（30min）→室温（15min）为一个循环，共执行10个循环。检测载带是否脆化开裂、盖带是否翘曲变形。
模拟运输振动测试：按照ISTA标准，在振动台上执行正弦扫频（5-200Hz）或随机振动测试1小时，加速度1.5G。测试后检查元器件是否有移位、掉落现象。
六、选型建议
6.1 按元器件类型推荐方案
不同的元器件特性决定了包装机配置的差异。以下是凯瑞尔针对主流器件类别的推荐方案：
| 元器件类别 | 代表器件 | 推荐机型 | 必选配置 | 可选增值配置 |
|---|---|---|---|---|
| 微型被动元件 | 01005/0201电容 | CCD半自动包装机 | 8-12mm载带宽、高精度CCD、防静电处理 | 真空上料、计数打印一体 |
| 分立半导体 | SOT/SOD/MELF | 半自动手动包装机 | 16-24mm载带宽、振动盘上料、热封模式 | 激光印字、金属检测 |
| IC集成电路 | SOP/QFP/TSSOP | CCD半自动包装机 | 24-44mm载带宽、托盘上料、双模式封合 | 翻面检测、极性识别 |
| 功率器件 | TO-220/TO-247 | 定制加宽机型 | 56-88mm载带宽、加强型热封头、低速稳定模式 | 散热片避让、厚件适配 |
| 异形连接器 | FPC/USB/HDMI | 完全定制方案 | 非标载带模具、专用治具、视觉定位 | 多角度检测、保护膜贴合 |
6.2 上料方式选型对比
凯瑞尔包装机支持多种上料方式的灵活定制，这是实现高效生产的关键环节：
振动盘上料：适用于规则形状的小型散装器件（如电阻、电容、二极管），供料速度可达50-200pcs/min。选型时需注意振动盘的轨道设计与元器件几何特征的匹配度，避免卡料或叠料。优势在于成本低廉、上料连续性好；劣势是对异形件适应性差、噪音较大。
托盘上料（Tray Pickup）：适用于IC、BGA、QFN等阵列排列的高价值器件。凯瑞尔支持JEDEC标准托盘及各类非标托盘的快速切换。推荐配置视觉定位系统以确保取料精度（±0.03mm），避免损伤器件引脚。
管装上料（Tube Feeder）：适用于长条形器件（如电解电容、LED灯珠、排针）。设备需配套管装供料器，通过推杆或气吹方式将器件送至取料位。注意管材内径公差控制在±0.1mm以内。
散装料仓上料：适用于外形简单、对取向无要求的器件（如螺丝、螺母、垫圈）。通过重力滑道或简易振盘供料，成本最低但定位精度有限。
6.3 功能模块按需配置案例
以下展示一个典型的定制配置实例——某汽车电子客户的定制需求：
客户背景：生产车规级MCU芯片，对追溯性要求极高，需满足IATF16949体系审核。
定制配置清单：
- 基础机型：CCD半自动包装机（标准版）
- 载带宽度：32mm（固定配置，无需切换）
- 封合方式：热封模式（选用进口发热体，寿命延长3倍）
- 上料方式：托盘上料 + 自动换盘机构（容量10盘）
- 检测功能：CCD视觉检测（含极性识别、引脚缺陷检测、异物检测，精度±0.02mm）
- 印字功能：激光打码机（光纤激光器，20W，支持二维码/DataMatrix码）
- 速度等级：标准档（兼顾效率与稳定性）
- 电气配置：电动伺服驱动（全轴闭环控制）
- 增值选项：MES系统接口、生产数据实时上传、SPC统计分析
该方案充分体现了凯瑞尔”可以只定制某一部分功能“的核心理念——客户仅需为基础机型支付费用，再按需叠加所需模块，实现了性价比的最优平衡。
七、结语
载带包装机的定制化不是简单的功能堆砌，而是基于对SMT封装工艺深刻理解的系统工程。从8mm到88mm的载带宽度全覆盖，从热封/自粘/双模式的灵活切换，从振动盘到托盘的多源上料，再到CCD智能检测与喷码/激光印字的可选配置，凯瑞尔电子材料有限公司致力于为客户提供”量体裁衣”式的个性化解决方案。
在智能制造2025的时代背景下，载带包装设备正在向数字化、网络化、智能化方向演进。凯瑞尔将持续投入研发资源，在机器视觉算法、预测性维护、数字孪生等前沿领域探索创新，助力电子制造企业实现降本增效、提质升级的目标。
我们深知，每一台定制设备背后都承载着客户对品质的执着追求。无论您是需要一台入门级的半自动手动包装机进行研发试产，还是需要一条搭载CCD全自动检测的高速量产线，凯瑞尔的专业团队都将为您提供从方案设计、安装调试到售后维保的全生命周期服务。
欢迎访问凯瑞尔官方网站 www.kairuie.com.cn 了解更多产品详情与技术资料，或直接联系我们的销售工程师获取专属定制方案报价。期待与业界同仁深入交流，共同推动SMT包装技术的进步与发展！
