千级无尘SMT载带：高精度封装工艺与选型指南

凯瑞尔电子材料

1. 前言

在SMT（表面贴装技术）封装过程中，载带（Carrier Tape）作为元器件的承载与输送载体，直接影响到贴片效率与焊接良率。随着元器件向微型化、精密化发展，0201、01005等微小元件的广泛应用，对载带的尺寸精度、洁净度、强度等提出了前所未有的要求。凯瑞尔电子材料有限公司作为行业领先的SMT电子包装材料供应商，在千级无尘车间生产的高精度载带，通过±0.05mm的尺寸公差、100% CCD全检等严格品控，为高可靠性封装提供了坚实保障。本文将深入解析千级无尘载带的结构、工艺参数、常见问题及选型策略，助力SMT工程师实现更高效的工艺管控。

2. 产品基本结构与材料构成

2.1 分层结构说明

载带通常由三层结构组成：基材层、胶粘层和表面处理层。基材层采用优质PET（聚对苯二甲酸乙二醇酯）材料，提供基础机械强度与尺寸稳定性；胶粘层为压敏胶或热封胶，用于与盖带密封；表面处理层根据防静电需求，涂覆抗静电涂层或导电高分子材料，控制表面电阻在10^6~10^11Ω之间。凯瑞尔采用千级无尘涂布工艺，确保涂层均匀无颗粒，避免尘粒嵌入导致元件污染。

2.2 关键材料参数

以凯瑞尔主力型号KR-P0803（8mm宽透明载带）为例，其主要参数如下：

• PET厚度：0.30±0.02mm
• 胶粘层厚度：0.05±0.01mm
• 表面电阻：10^6~10^8Ω（导电型）/10^9~10^11Ω（抗静电型）
• 最窄中墙宽度：可达0.50mm，支持超小型元件封装
• 载带宽度公差：±0.05mm
• 颜色选择：透明款便于视觉检测，黑色款适用于防曝光需求

相较于普通载带（典型PET厚度0.25mm，公差±0.10mm），凯瑞尔通过精密模具与千级环境控制，实现了更高的一致性与可靠性。

3. 核心工艺参数控制

3.1 温度、压力与时间推荐范围

载带与盖带的热封工艺是影响密封质量的关键。以KR-P0803搭配凯瑞尔推荐盖带KR-L310为例，推荐工艺窗口：

3.2 参数对品质的影响关系

热封温度直接影响胶粘剂的流动性，温度过高会导致胶层溢出污染膜腔，或在密封处形成气泡；温度过低则剥离强度不足，运输中易脱带。压力需精确控制，例如对于0.50mm窄中墙载带，过压可能造成中墙变形，导致元件卡料。时间与温度和压力配合，形成工艺窗口三角，建议通过DOE实验确定最优组合。

3.3 工艺窗口优化建议

建议使用测温仪定期校准热封刀实际温度，温差应控制在±3℃内。新批次上机前，先进行5~10组密封强度测试（剥离力≥40g/0.5inch为合格）。凯瑞尔提供免费工艺适配服务，可根据客户设备参数推荐最佳设定。

4. 常见问题及解决方案

5. 品质检验标准

5.1 来料检验（IQC）

凯瑞尔对每卷载带实施100% CCD全检，检测11项尺寸参数（包括口袋长度、宽度、深度、中墙厚度、间距等，公差均±0.05mm）和6类外观缺陷（毛刺、划痕、黑点、晶点、油污、收缩）。客户来料检验建议抽检比例：每批次至少抽取3处进行尺寸测量，剥离力测试（180°剥离力≥40g/0.5inch）。

5.2 过程检验（IPQC）

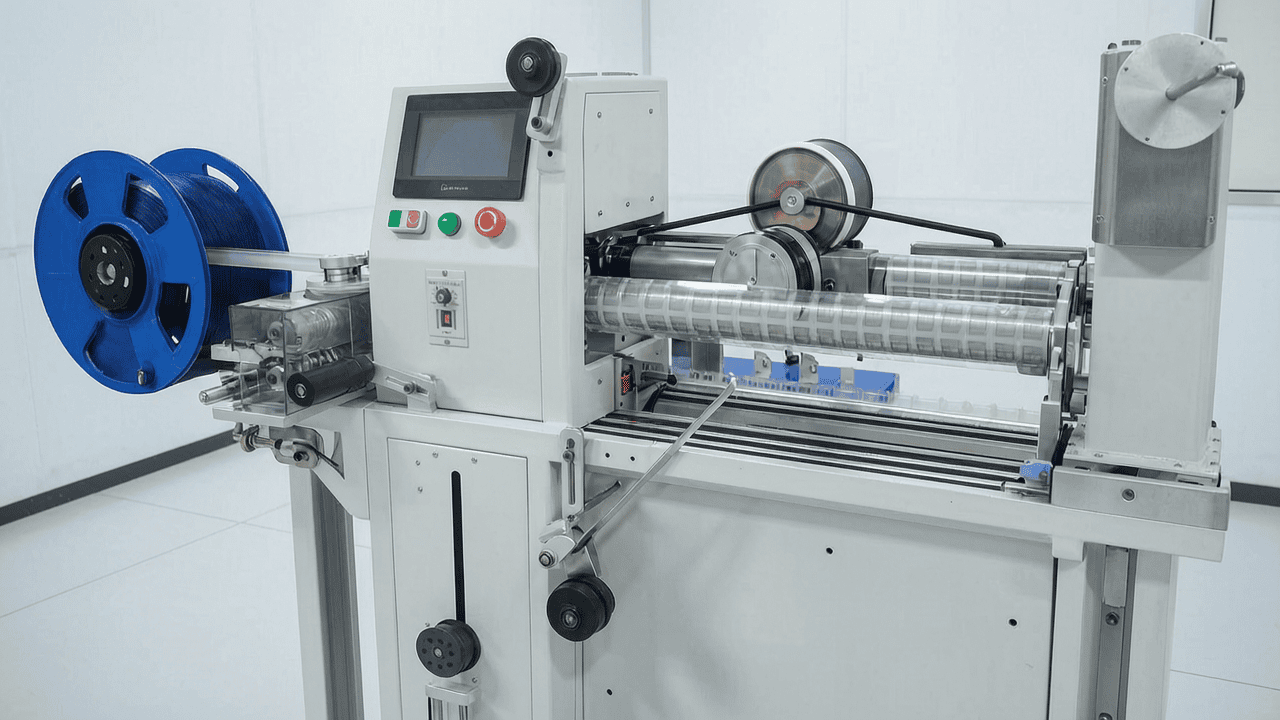

在SMT编带机运行过程中，每2小时抽检一次密封质量，检查密封线是否连续、有无气泡或虚焊点。同时监控载带运行平整度，避免因张力不均导致口袋变形。凯瑞尔建议客户记录工艺参数，以便追溯。

5.3 可靠性验证

载带需通过以下可靠性测试：

• 老化测试：85℃/85%RH条件下放置72小时，剥离力下降≤20%
• 高低温循环：-40℃~+85℃循环100次，无脆裂或密封失效
• 运输测试：模拟ISTA 3A振动条件，元件无跳出或翻转

凯瑞尔产品均通过上述测试，并提供第三方检测报告。

6. 选型建议

6.1 按元器件类型推荐产品方案

6.2 不同场景的选择对比

7. 结语

千级无尘车间生产的SMT载带，通过极致的精度控制（±0.05mm）、稳定的材料配方与严苛的环境管理，为电子封装行业的微型化、高密度趋势提供了关键支撑。凯瑞尔电子材料有限公司依托千级无尘车间、100% CCD全检、0起订量灵活供应等五大承诺，已成为众多SMT工厂信赖的合作伙伴。我们诚邀业界同仁访问官网 www.kairuie.com.cn 了解更多产品详情或申请免费样品，共同推进精密封装技术的进步。
