一文读懂载带：SMT贴片背后的”隐形英雄”

凯瑞尔电子材料

前言

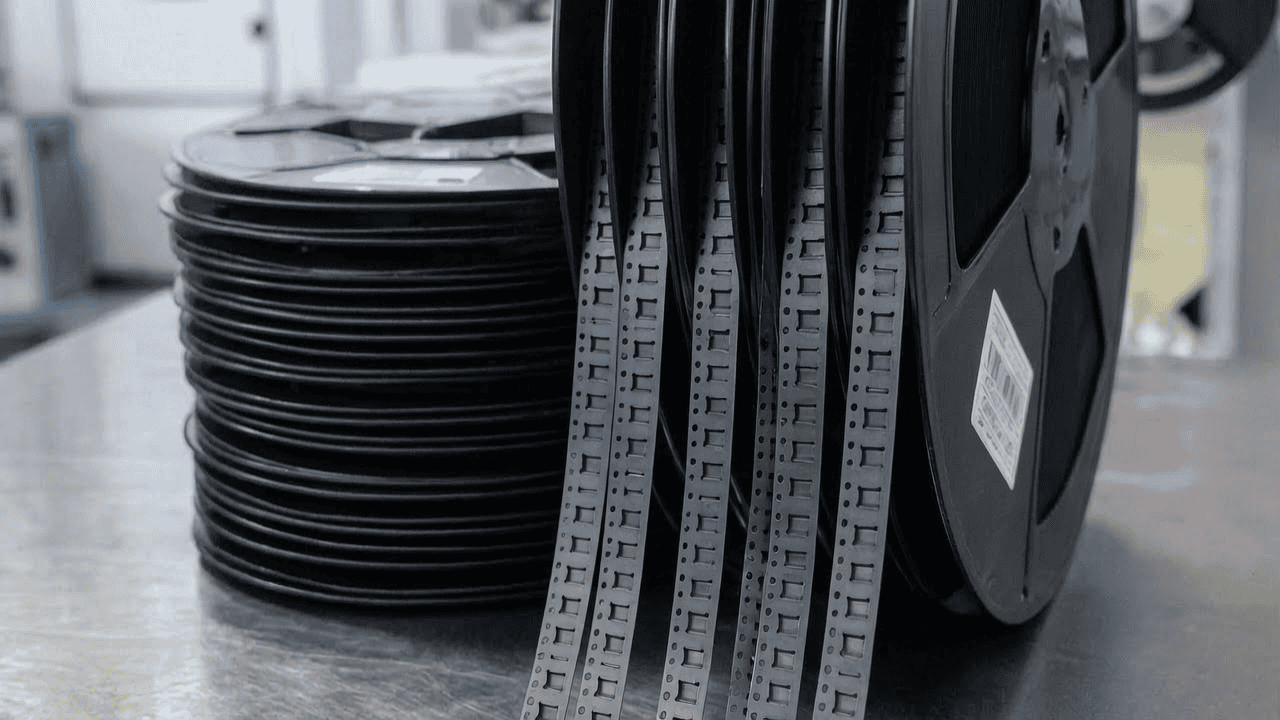

在SMT（表面贴装技术）高度自动化的生产线上，每秒钟都有成千上万颗微小的电子元器件通过高速贴片机精准地放置在PCB板上。然而，很少有人注意到，这些元器件在从封装厂运输到SMT产线、进而在送料器中被一个个拾取的过程中，有一个“隐形英雄”始终在默默守护——这就是载带（Carrier Tape）。

载带作为电子元器件的精密承载和运输媒介，不仅需要在恶劣环境中保护器件免受静电、潮湿、振动和物理损伤，还必须具备极高的尺寸精度和稳定的物理特性，以确保在高速自动贴装时定位准确、送料顺畅。尤其对于精密电声器件、MEMS传感器、微型连接器等，载带的品质直接关乎贴装良率和最终产品的可靠性。

凯瑞尔电子材料有限公司专注SMT电子包装材料十余年，在载带研发与制造方面积累了深厚经验。本文将以技术视角全面解析载带的结构、工艺、检验及选型要点，并结合具体产品参数，为行业同仁提供一份实用的参考指南。

产品基本结构与材料构成

分层结构设计

标准载带通常由三层结构组成：基材层、胶粘层和功能性处理层。基材层是载带的骨架，决定了整体机械强度和尺寸稳定性。凯瑞尔选用高品质PS（聚苯乙烯）作为基材，针对不同防护需求，开发了抗静电（表面电阻10⁶~10⁹Ω/sq）和导电（表面电阻10³~10⁵Ω/sq）黑色系列，完全满足ANSI/ESD S20.20及IEC 61340-5-1标准。

胶粘层采用高性能热敏或压敏胶，其与基材的附着力达到行业领先水平，既保证上带（Cover Tape）可靠粘合，又在剥离时无残胶残留。处理层则通过精密涂层或共挤工艺实现永久性静电耗散，避免了迁移污染。

关键材料参数

载带的性能优劣取决于一系列严格的物理与电学参数。以凯瑞尔典型产品为例：

KR-CT8A/B系列（8mm宽度）：基材厚度0.3/0.4mm可选，口袋间距P=4mm，表面电阻率A型10⁶~10⁹Ω/sq（防静电）、B型10³~10⁵Ω/sq（导电），口袋深度/宽度公差±0.05mm，定位孔间距累积公差≤0.10mm/10孔。该系列适用于0201、0402等微型被动元件。

KR-CT12A系列（12mm宽度）：P=8mm，口袋尺寸可定制，常用于MEMS麦克风、小尺寸IC。对于规格3.75×2.5×1.1mm的通用MEMS咪头，凯瑞尔特制口袋确保器件插入后晃动角度＜10°，避免在运输和振动中引脚损伤。

KR-CT16A系列（16mm宽度）：P=8/12mm，专为连接器、变压器等较大元件设计，袋壁倾角优化以利于取料。

所有产品均在全自动万级（ISO Class 7）无尘车间生产，裁切采用精密圆刀分切工艺，边缘毛刺控制在0.01mm以下，杜绝碎屑污染。

核心工艺参数控制

热压成型温度

载带口袋通过精密热压模具成型，温度是影响口袋尺寸精度和一致性的最敏感因素。PS基材的玻璃化转变温度约100℃，热成型推荐区间为130~150℃。若温度低于130℃，材料流动性差，口袋底部易出现R角过大、斜度不足；若高于150℃，基材可能局部降解变色，表面电阻也可能因阻燃剂析出而偏移。凯瑞尔采用多区独立控温的加热系统，温控精度达±1℃，确保同一卷带内外品质均匀。

压力与时间

成型压力一般设定在0.5~0.8MPa，保压时间0.5~1.5秒，具体视口袋深度和形状而定。压力不足会导致口袋深度不足、边缘不清晰；压力过大则可能压穿基材或造成口袋底部减薄超限（厚度降低＞15%即为不合格）。

工艺窗口优化建议

建议通过DOE实验确定最佳参数组合。以KR-CT8A为例，当生产P=4mm、口袋深1.0mm的载带时，我司经验证的最优参数为：上模温度145℃，下模温度142℃，成型压力0.65MPa，保压1.1秒。同时，模具须定期维护，每模次间歇喷涂微量脱模剂以减少粘模风险。

常见问题及解决方案

载带在SMT使用中可能出现的典型问题、原因及对策总结如下表：

品质检验标准

来料检验（IQC）

进料载带须100%检验外观（无划伤、针孔、异物），尺寸抽检每批至少5个卷盘，使用二次元影像测量仪测量口袋长、宽、深及定位孔间距，关键尺寸CPK≥1.33。剥离力测试参照EIA-481标准，采用150～200mm/min速度剥离，值须在0.6～1.5N之间。

过程检验（IPQC）

生产中每1小时抽取1m长度全面检查，包括表面电阻测试（使用同心环电极，施加100V电压）、口袋成型完整性（目视及显微镜下25倍放大），以及拉力验证。发现异常立即隔离并调整工艺。

可靠性验证

每批次成品进行以下可靠性测试：高温高湿老化（85℃/85%RH，168小时），温循（-40℃↔85℃，100循环），运输振动（随机振动Grms=1.15，每轴向1小时）。测试后产品外观无分层、口袋尺寸变化率＜2%、表面电阻变化不超过1个数量级方为合格。

选型建议

选择载带需综合考虑元件尺寸、重量、静电敏感度及贴片机要求。下表给出基于元器件类别的通用推荐方案：

凯瑞尔提供全系列载带及配套上带产品（如KRC-0850T透明热封上带），并支持根据元件实样一周内出样，确保无缝配合您的SMT产线。

结语

载带虽小，却是SMT智造中不可或缺的精密组件。其技术内涵涉及高分子材料、精密成型、静电防护等多个领域，任何一个参数的偏差都可能导致整条产线的停摆。凯瑞尔电子材料有限公司（官网：www.kairuie.com.cn）作为国内领先的SMT电子包装材料供应商，拥有完整的研发、模具、成型、检验与售后体系，产品涵盖载带、上带、塑料卷盘等，已广泛应用于半导体封装、汽车电子、智能穿戴等领域。

我们始终秉持“精度定义品质，细节决定可靠”的理念，已通过ISO 9001及IATF 16949认证，品质对标国际一线品牌。欢迎行业同仁访问官网索取样品及技术手册，共同推动SMT包装材料的国产化与高端化。
