半自动vs全自动包装机：小批量和大批量分别怎么选？

凯瑞尔电子材料

一、前言

在表面贴装技术（SMT）封装工艺中，电子元器件的自动化编带包装是保障生产效率和产品质量的关键环节。包装机作为将电阻、电容、IC等元器件精确封装入载带的核心设备，其选型直接影响到小批量多品种试产与大批量连续生产的适应性和成本控制。凯瑞尔电子材料有限公司凭借多年行业经验，推出了半自动手动包装机、CCD半自动包装机以及全自动CCD检测包装机三大系列，分别对应不同产能与质量需求。本文将围绕这三款设备的技术特点、工艺参数控制、常见问题、品质标准及选型策略，为SMT制造企业提供详尽的选型指南，帮助您根据实际批量大小做出精准决策。

二、产品基本结构与材料构成

2.1 包装机核心处理的载带材料结构

包装机所封装的载带是SMT电子元器件运输与上料的关键载体，其结构分为三层：基材层通常采用聚苯乙烯（PS）或聚碳酸酯（PC），厚度0.2-0.5mm，要求尺寸稳定性高、耐温性好；胶粘层为热封型或压敏型胶膜，如凯瑞尔推荐的PET涂覆EVA热封胶，初始粘性≥8N/25mm，热封温度窗口120-180℃；处理层则包括抗静电涂层或防潮处理，表面电阻控制在10^6-10^8Ω/□，确保元器件免受静电损伤。凯瑞尔的包装机可适配8mm至56mm宽度的载带，覆盖0603至SOP等主流封装尺寸，例如全自动CCD机型支持宽度自动调节，换线时间少于15分钟。

2.2 三种包装机的功能模块组成

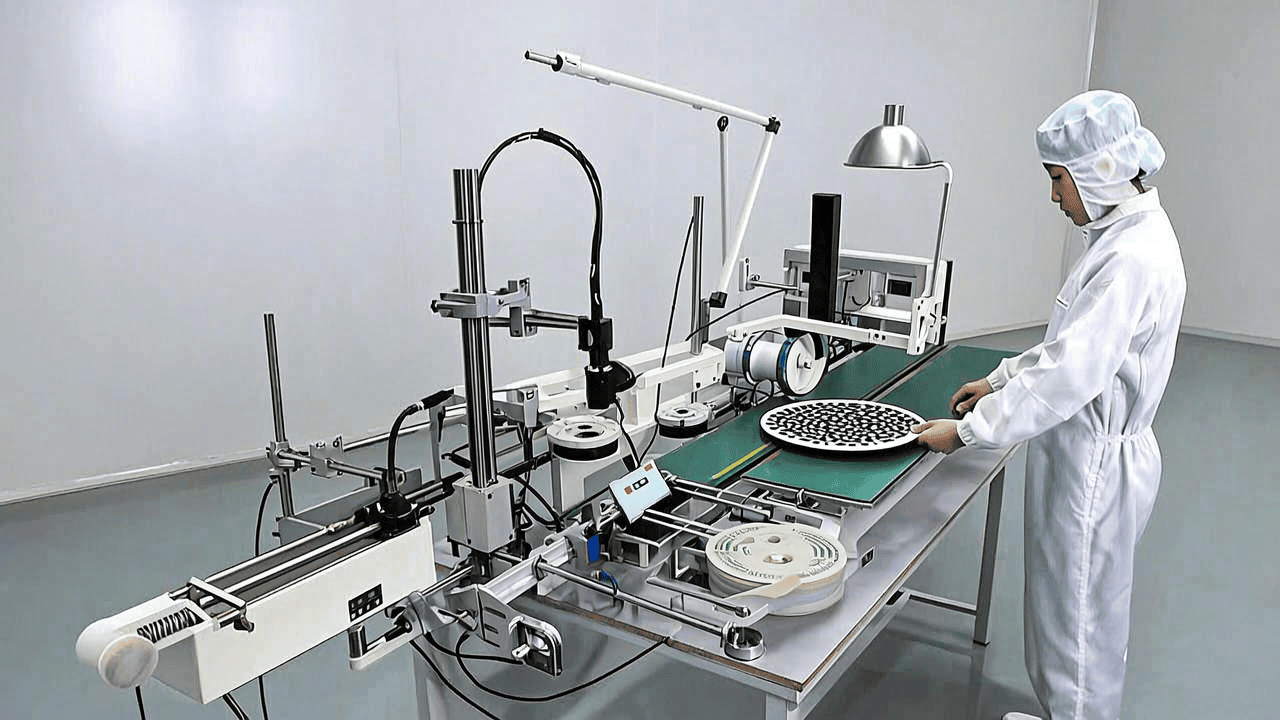

半自动手动包装机结构紧凑，由气动热封头、步进送料机构及手动控制面板组成，适合小批量手工放料。CCD半自动机型在手动放料基础上增加高分辨率CCD视觉检测模块（像素500万，检测精度±0.02mm），可实时识别器件缺料、侧翻、极性反等缺陷。全自动CCD检测包装机则集成了振动盘自动上料系统、双站CCD检测（底面与侧面）、自动高速印字单元（喷墨或激光，字符高度0.5-1.5mm）、热封合单元及自动收卷装置，形成无人化连续作业流水线。该机型还配备触摸屏工控系统，可存储100组以上产品参数配方，并可选配扫码追溯模块，实现MES系统对接。

三、核心工艺参数控制

3.1 封装温度与压力控制

热封温度是影响载带封合强度的首要参数，凯瑞尔设备推荐温度范围130-160℃（基于PET/EVA胶），实际设定需根据载带材质微调。温度过低会导致盖带虚焊、剥离力不足；过高则可能导致载带变形或胶层碳化。压力控制采用精密调压阀，推荐范围0.3-0.6MPa，压力波动应小于±0.05MPa。全自动机型配备PID温控系统，温控精度±1.5℃，热封刀采用双加热独立控制，上下模温差小于3℃，确保封合一致性。时间参数通常设定为0.5-1.2秒/节拍，与机器速度匹配，过快易造成冷封，过慢则降低产能。

3.2 速度与定位精度控制

半自动机型生产节拍约12-15pcs/min，取决于人工放料熟练度。CCD半自动机型因视觉检测耗时，节拍可达20-30pcs/min，全自动机型则可达60-120pcs/min（以0603器件为例）。定位精度依赖于伺服电机驱动，全自动机型采用闭环控制，重复定位精度±0.05mm，确保器件精准落入载带口袋。CCD检测系统通过灰度匹配算法，可剔除偏移超过0.15mm的放料错误，同时检测口袋底部异物，误判率低于0.1%。速度提升时需同步提高相机帧率（全自动机型配备200fps工业相机），以保证检测准确性。

3.3 工艺窗口优化建议

为获得稳定质量，建议采用DOE实验确定工艺窗口。以封装强度为核心指标，首先固定时间，测试温度-压力矩阵，获取剥离力大于80g的合格区域；再结合速度因素，绘制速度-温度关系图，避开热封不良区。凯瑞尔设备内置工艺参数记录功能，支持导出曲线分析。对于多品种生产，可利用全自动机型的配方库快速切换，避免重复调试。此外，定期校验热封刀平行度（公差≤0.02mm）和CCD光源亮度，能有效延长工艺稳定性。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验（IQC）

对进厂载带、盖带进行严格检验。外观上目视无折痕、划伤、油污；尺寸方面，载带口袋长度、宽度、深度公差±0.05mm，使用二次元测量；剥离力测试按EIA-481标准，盖带从载带揭开90°±5°，速度300mm/min，要求剥离力在30-80g范围内，且波动≤20%。每批次抽检20段，0收1退。同时检测表面电阻，使用重锤式表面电阻仪，湿度50%RH条件下施压100V，要求静电耗散型10^6-10^9Ω/□。

5.2 过程检验（IPQC）

生产过程采取首件检验与定时抽检结合。首批产品须全检内容：封合强度、CCD图像记录、印字质量。正常生产后每2小时抽检1次，每次连续取5段编带，用剥离力测试仪检测封合力，并目视检验器件方向、缺失。同时监控设备状态：热封温度、压力、速度、CCD通过率等实时显示在控制屏，超限自动报警。每月进行防错测试，模拟缺料、侧翻等异常，验证机器能否准确停机报警。

5.3 可靠性验证

对成品编带进行环境模拟。老化测试：在85℃/85%RH条件下放置72小时后，检测封合强度衰退不超过15%。高低温循环：-40℃至125℃循环50次，目视无分层、变形。振动运输测试：按ISTA 1A标准随机振动1小时，确认器件无移位、盖带无脱焊。全自动机型还定期校验CCD系统，使用标准校准块验证检测精度，确保长期可靠。

六、选型建议

6.1 按生产批量与特点选择

小批量、多品种、预算有限的场景首选半自动手动包装机，投资回报快，灵活切换产品。中等批量（每天几十万点）且对品质要求较高（如车规、医疗）推荐CCD半自动机型，人工放料配合视觉检测，缺陷拦截率可达99.9%。大批量连续生产（如每月千万点以上）、追求极致效率和追溯能力的企业，则应选用全自动CCD检测包装机，振动盘供料结合在线印字，综合效率可提升3-5倍。凯瑞尔全自动机型还支持MES接口，便于工厂数字化转型。

6.2 按元器件类型细化选择

对于微小器件如01005/0201，推荐全自动机型，因其振动盘选配精密扁嘴，可避免器件损伤；对于异形件如连接器、电感，可定制半自动机型加装专用放置夹具；有极性元件必须选择CCD检测功能；需追溯码的元件必选带在线打标功能的全自动机。凯瑞尔提供模块化定制，可根据用户具体元件形态设计振动盘、导向槽及吸嘴，实现专机专用。

七、结语

半自动到全自动的递进选择，本质是对效率、成本、质量的权衡。凯瑞尔电子材料有限公司深耕SMT电子包装领域十余年，不仅提供高品质载带、盖带等基础材料，更依托自主开发的包装机系列，为客户提供一体化封装解决方案。我们的设备集稳定性、精确性、易用性于一体，已通过CE认证，服务全球300余家SMT工厂。无论您是初创团队还是规模量产，都欢迎访问官网www.kairuie.com.cn或致电400-xxx-xxxx与我们联系，技术团队可提供免费选型评估和打样测试。期待与行业同仁交流技术进步，共同迈向智造未来。
