《载带（Carrier Tape）完全指南：从EIA-481标准到精密包装技术解析》

凯瑞尔电子材料

前言

在表面贴装技术（SMT）高度自动化的今天，载带（Carrier Tape）作为电子元器件的精密包装载体，直接影响着贴装效率、焊接良率及器件可靠性。从EIA-481国际标准的确立到纳米级材料的应用，载带技术已从简单的塑胶带材演变为集防静电、高精度成型、热封压合于一体的系统工程。本文将围绕凯瑞尔电子材料有限公司的载带产品线，深入解析其结构设计、工艺控制、品质检验及场景化选型，为行业工程师提供一份全面的技术参考。

产品基本结构与材料构成

分层结构设计

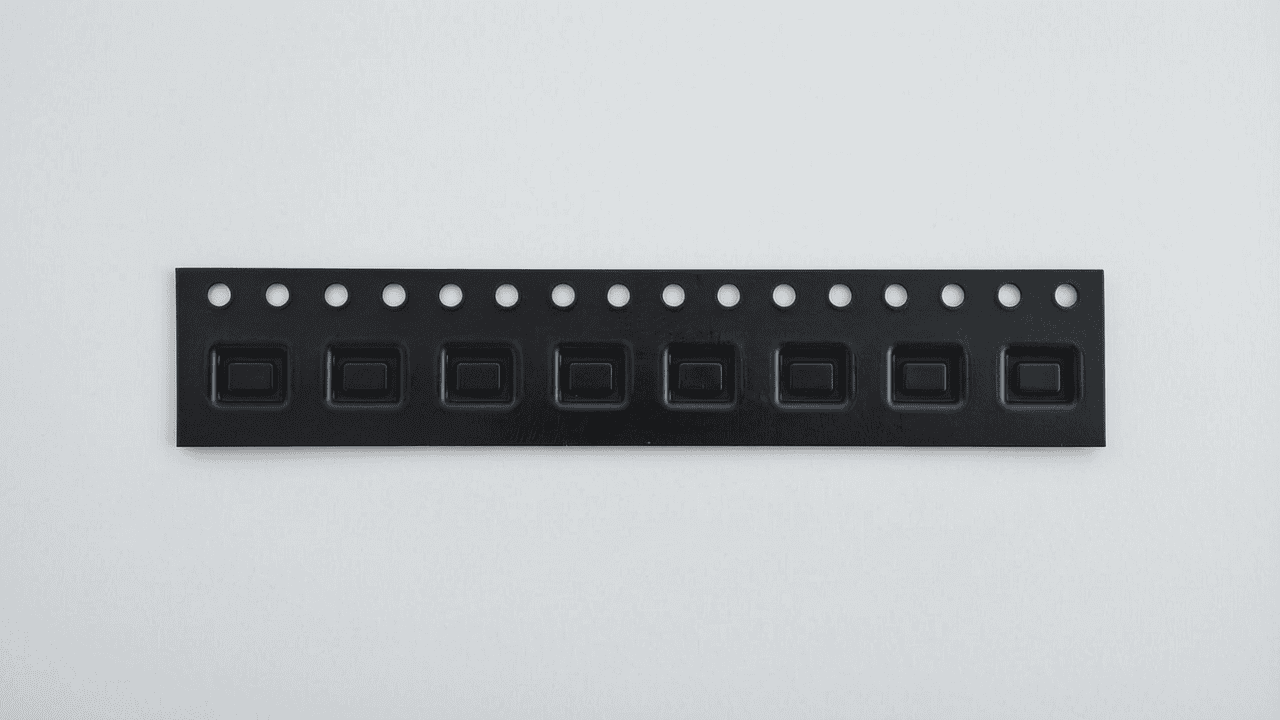

凯瑞尔载带采用三层复合结构：基材层选用光学级PET（聚对苯二甲酸乙二醇酯），厚度0.3mm±0.02mm，确保成型稳定性和尺寸精度；胶粘层采用改性丙烯酸压敏胶，初粘力≥8N/25mm，持粘力＞72h，适应-40℃至125℃宽温域；抗静电处理层通过纳米碳管涂布工艺，表面电阻稳定在10⁶-10⁸Ω，体积电阻≤10⁹Ω·cm，满足ANSI/ESD S20.20标准。

关键材料参数

以主流型号KR-CP-0812为例：适用8mm宽纸带/塑带，口袋间距12mm，口袋深度2.0mm至6.5mm可定制，PET基材拉伸强度≥180MPa，热变形温度105℃。防静电型号KR-CP-0812ESD表面电阻达10⁶Ω，适用于敏感IC封装。高端系列KR-CP-12H采用0.25mm超薄PET，热封强度可调范围0.5-2.5N，特别适配微型MLCC（0201/0402封装）。所有材料均通过RoHS 2.0、REACH SVHC及无卤认证。

核心工艺参数控制

温度、压力与时间窗口

盖带热封是载带封装的关键工序。凯瑞尔推荐工艺窗口：热封温度160℃-190℃，热封压力0.3-0.5MPa，热封时间0.5-1.2秒。以KR-CP-0812搭配TH-200盖带为例，最佳参数为175℃、0.4MPa、0.8秒，此时剥离力稳定在60-90g/20mm，封合强度变异系数＜8%。温度过低导致热封不牢，SMT抛料率升高；温度过高则PET层变形、盖带脆化。

参数对品质的影响

压力波动超过±0.05MPa会引发口袋边沿溢胶，污染吸嘴；时间偏移±0.2秒可能造成口袋未完全闭合或熔融过度。为此，凯瑞尔产线采用PID温控模组和压力闭环伺服系统，实时监控热封曲线，并将数据上传MES系统追溯。对于高速贴片线（≥50,000 CPH），建议每4小时校准一次热封模具平行度，保持平面度≤0.02mm。

常见问题及解决方案

品质检验标准

来料检验（IQC）

依据GB/T 2828.1-2012 AQL=0.65抽样：外观不可有折痕、晶点、杂质（检查灵敏度：0.1mm斑点）；尺寸使用二次元测量，口袋长宽公差±0.05mm，深度±0.03mm；剥离力按EIA-481-D方法，取5点平均值30-110g；表面电阻用同心环电极法，本征值＜10⁸Ω。

过程检验（IPQC）

每生产批次首件全检+每小时抽检2卷：口袋成型饱满度通过10倍放大镜确认无裂纹；热封强度实测值记录至SPC图表，CPK≥1.33。凯瑞尔引入在线视觉系统，对口袋三维轮廓100%扫描，异常自动剔除并报警。

可靠性验证

每季度进行老化测试：85℃/85%RH 168小时，剥离力衰减≤20%；高低温冲击-40℃⇌125℃各1h循环100次，材料无分层；模拟运输振动（10-500Hz, 2.4Grms, 2h），载带无破裂、口袋无异物迁移。所有数据存档4年。

选型建议

对于ESD敏感等级HBM≥2000V的器件，必须选用导电型载带（KR-CP-xxC系列，电阻＜10⁴Ω）；高湿敏器件（MSL≥3级）可增加干燥剂预埋口袋设计，提供>24h的湿度控制区间。

结语

载带虽小，却承载着电子制造从自动化迈向智能化的核心需求。凯瑞尔电子材料有限公司（官网：www.kairuie.com.cn）深耕包装领域二十年，拥有从模具开发、精密成型到在线视觉检测的全产业链能力，载带尺寸精度达微米级，ESD防护性能可动态监测，为华为、富士康等企业提供超过200种标准及定制规格。我们相信，只有将材料科学与工艺大数据深度融合，才能持续提升SMT包装的可靠性与经济性。欢迎业界同仁访问官网交流技术方案，共同推动国产电子包装材料的高端化进程。
