声学硅咪谐振器无尘载带技术解析与选型指南
凯瑞尔电子材料
一、前言
随着智能终端、物联网及可穿戴设备的快速迭代,硅微机电系统(MEMS)麦克风作为核心音频组件,其封装可靠性直接决定终端性能表现。声学硅咪谐振器采用微型结构,对静电、粉尘及机械应力极度敏感,传统载带方案已无法满足其高洁净度、低挥发性及精密定位的封装需求。凯瑞尔电子材料有限公司推出的无尘载带系列,专为声学硅咪谐振器的表面贴装技术(SMT)封装设计,通过超洁净材料体系与微米级加工精度,有效解决了器件在自动贴装过程中的污染与损伤风险。本文将围绕2718、3526、4030、3729等主力型号,系统剖析其结构设计、工艺控制、品质标准及选型策略,为封装工程师提供全面技术参考。

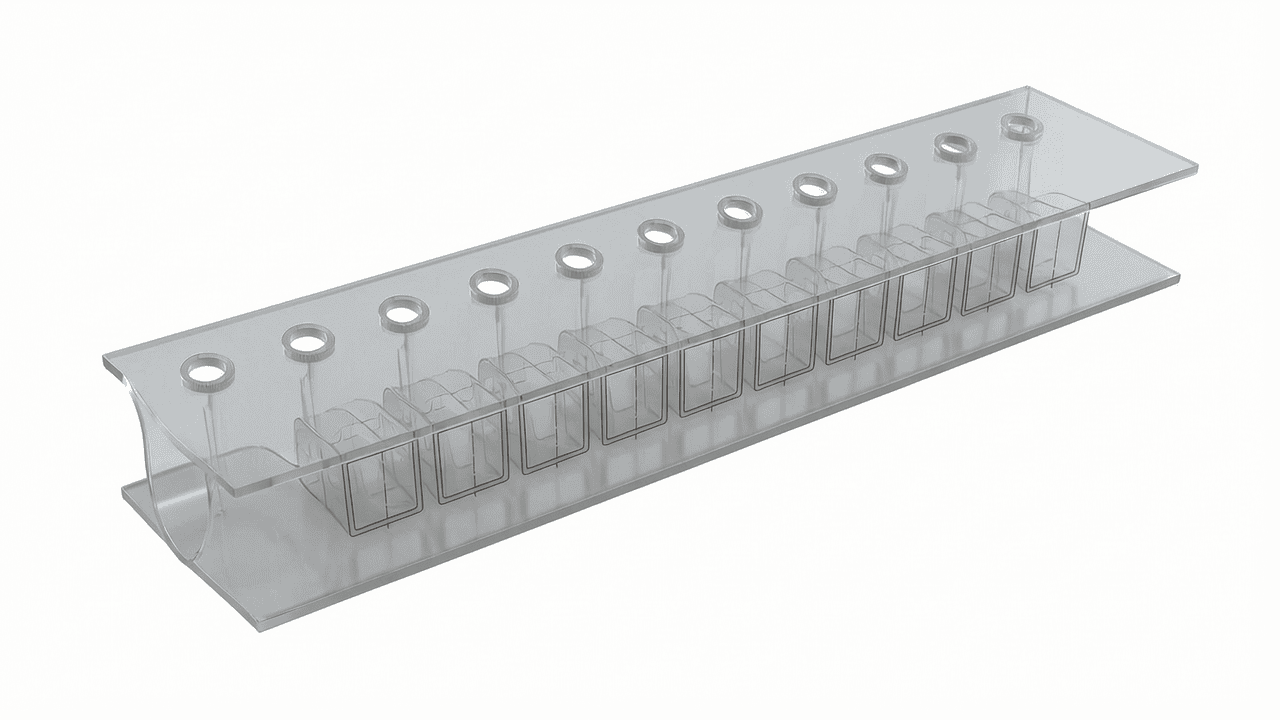

二、产品基本结构与材料构成
2.1 分层结构设计
无尘载带采用三明治式三层结构:基材层(PET)、胶粘层(压敏胶)、表面处理层(抗静电涂层)。基材层选用光学级双向拉伸聚酯薄膜(BOPET),具备低析出、高透光率及优异尺寸稳定性;胶粘层根据器件质量等级配置丙烯酸酯或硅酮系压敏胶,确保密封强度与低残胶风险;表面处理层通过在线涂布工艺施加永久性抗静电高分子,实现持续稳定的静电耗散能力。以2718型号为例,其PET厚度选择0.3mm,适用于轻质小型谐振器,而3526与4030型号则采用0.5mm厚材,以满足大尺寸器件的承载需求。
2.2 关键材料参数
针对声学硅咪的高灵敏度特性,载带材料需严格控管以下核心指标:
| 参数项目 | 2718型号 | 3526型号 | 4030型号 | 3729型号 |
|---|---|---|---|---|
| 口袋尺寸(mm) | 27×18±0.05 | 35×26±0.05 | 40×30±0.05 | 37×29±0.05 |
| 基材PET厚度(mm) | 0.3 | 0.5 | 0.5 | 0.3 |
| 表面电阻(Ω/sq) | 10⁶~10⁹(永久型抗静电) | |||
| 胶粘初粘力(N/25mm) | 1.8~3.0 | |||
| 洁净度等级 | ISO 6(千级)无尘车间生产 | |||
| 硅氧烷残留(μg/g) | <50(非硅胶体系) | |||
上述参数中,口袋尺寸公差±0.05mm保障了谐振器取放时的位置精度,避免吸嘴碰撞;永久型抗静电涂层则从根本上杜绝了静电吸附粉尘及静电放电(ESD)损伤,特别适用于声学硅咪这类容值极小、阻抗极高的器件。
三、核心工艺参数控制
3.1 热封参数推荐范围
载带的可靠密封依赖于热封工艺参数的精准匹配。凯瑞尔无尘载带适配标准SMT载带封合设备,推荐工艺窗口如下:
| 参数 | 推荐范围 | 典型值 | 波动容忍度 |
|---|---|---|---|
| 封合温度(℃) | 130~160 | 145 | ±5 |
| 封合压力(MPa) | 0.3~0.6 | 0.4 | ±0.1 |
| 保压时间(s) | 0.5~2.0 | 1.0 | ±0.2 |
对于0.3mm厚度载带(如2718/3729),建议采用下限温度与压力,以防薄膜热变形;0.5mm厚度型号(3526/4030)则可适当调高温度至150~155℃,确保胶层充分活化。
3.2 各参数对封合品质的影响
温度:过低导致胶粘层未充分熔融,表现为虚封或低剥离力;过高则可能引起PET薄膜热收缩,甚至碳化变色,同时加大硅氧烷析出风险。实验数据显示,温度每升高10℃,剥离力上升约25%,但超过165℃后因薄膜降解剥离力急剧波动。
压力:压力不足时胶层与盖带接触不充分,易产生气泡通道;压力过大则可能压溃口袋边缘,损伤器件或造成尺寸变异。推荐压力下,密封线宽度应控制在0.8~1.2mm。
时间:保压时间直接影响热量传递与胶粘剂流平,过短导致粘接不完全,过长则降低产能且可能使基材受热老化。动态力学分析显示,1.0秒即可使丙烯酸胶系达到90%以上粘接强度。
3.3 工艺窗口优化建议
建议采用响应曲面法(RSM)进行DOE实验,以剥离力和洁净度为响应变量,构建三因子(温度、压力、时间)优化模型。典型最优点为145℃/0.45MPa/1.2s,此时剥离力稳定在1.2~1.8N(满足EIA-481标准),且无肉眼可见粉尘产生。量产阶段应每班次进行封合强度抽检,并记录温压曲线,确保工艺制程能力指数CPK≥1.33。
四、常见问题及解决方案
在实际应用过程中,以下问题较为典型,我们总结了现象、根因及对策:
| 现象 | 原因 | 解决措施 |
|---|---|---|
| 密封线剥离力偏低(<0.5N) | 温度不足或压力偏小;盖带表面受潮污染 | 提升封合温度5~10℃;检查盖带存储环境,使用前60℃烘干2小时 |
| 载带口袋变形、尺寸超差 | 成型温度过高或冷却不足;PET批次收缩率差异 | 校正成型模具温度曲线;来料检测PET热收缩率(≤1.5%),更换批次 |
| 取料窗口粉尘或纤维残留 | 车间洁净度不达标;抗静电涂层磨损 | 监测车间粒子数,加强HEPA过滤;检查涂层面电阻,定期更换摩擦件 |
| 硅咪谐振器ESD损伤 | 载带表面电阻过高,静电积聚 | 复测表面电阻,确保在10⁶~10⁹Ω/sq;增加离子风机辅助中和 |
| 尺寸配合不良(器件晃动或卡滞) | 口袋尺寸与器件公差不匹配 | 根据器件外形精确设计口袋内腔,采用激光测量设备100%筛选 |
五、品质检验标准
5.1 来料检验(IQC)
所有批次无尘载带入库前须经过严格检验,项目包括:(1)外观:在500lux照度下目视检查,不允许有划伤、折痕、油污、晶点等缺陷;(2)尺寸:使用自动影像测量仪抽检口袋长、宽、深度,公差±0.05mm,每批测20个点,CPK≥1.67;(3)剥离力:按GJB 130.2标准,180°剥离速度300mm/min,初始力0.8~2.5N,老化后可接受范围0.5~2.0N;(4)表面电阻:同心环电极法,测试电压100V,应稳定在10⁶~10⁹Ω/sq。
5.2 过程检验(IPQC)
量产过程中,每2小时抽取3个载带单元进行:密封线完整性(显微镜检无断点)、口袋尺寸二次确认、粒子计数(动态测试,≥0.5μm粒子数≤1000个/m³)。此外,每卷载带须在线测量总厚度及层间气泡,异常时即时隔离。
5.3 可靠性验证
新规格或材料变更时,须通过以下可靠性测试:(1)高温高湿老化:85℃/85%RH 168小时,恢复后剥离力保留率≥70%,无脱层、龟裂;(2)高低温循环:-40℃~85℃,温变速率10℃/min,循环500次,尺寸变化≤0.02mm;(3)运输模拟:随机振动1.15Grms,3轴向各1小时,载带无破损、器件无移位。所有测试后均进行声学硅咪电性能复测,确保灵敏度及频响无偏移。
六、选型建议
针对不同封装需求,凯瑞尔提供多规格无尘载带方案:
| 应用场景 | 推荐型号 | 口袋尺寸 | 特征优势 |
|---|---|---|---|
| 超小型硅咪(0201级) | 2718 | 27×18mm | 薄型PET,轻量化,节省卷带空间 |
| 标准模拟硅咪 | 3526 | 35×26mm | 通用尺寸,兼顾强度与抗静电 |
| 数字阵列硅咪(多振膜) | 4030 | 40×30mm | 大口袋设计,容纳多芯片结构 |
| 高可靠性车规硅咪 | 3729 | 37×29mm | 0.3mm特种PET,耐温性提升至160℃ |
选型时需重点关注器件三维尺寸与公差、单颗重量(影响吸嘴抓取成功率)、客户贴片机轨道规格等因素。凯瑞尔亦可提供定制化服务,根据客户图纸调整口袋内腔形状、底部防粘处理及盖带匹配方案,确保自始至终的封装兼容性。
七、结语
声学硅咪谐振器的SMT封装正朝着微型化、高灵敏度与高可靠性迭代,无尘载带作为核心包材,其材料纯净度、尺寸精度及静电控制能力已成为决定良率的关键。凯瑞尔电子材料有限公司凭借多年聚合物精密加工经验,打造的2718/3526/4030/3729无尘载带系列,通过万级净化车间生产、永久型抗静电涂层及±0.05mm微米级口袋公差,为行业提供了稳定可靠的解决方案。我们持续关注前沿封装趋势,愿与业界同仁共同探讨更高标准的载带技术。了解更多产品详情,请访问官网:www.kairuie.com.cn,期待您的技术交流与询价。
