解决高速SMT抛料卡带：高精度载带公差控制技术深度解析

凯瑞尔电子材料

一、前言

在电子封装与组装领域，表面贴装技术(SMT)已实现高度自动化与高速化。随着贴片机速度从早期的0.1秒/元件提升至当前的0.03秒/元件甚至更高，SMT生产线对联接元器件与贴装设备的桥梁——SMD载带的精度要求达到了前所未有的水平。据行业统计，高速贴片线中约30%的抛料异常和25%的设备停机故障直接或间接源于载带几何公差超差，这不仅造成元器件损耗，还严重拖累生产效率。凯瑞尔电子材料有限公司深耕电子包装材料领域十余年，针对高速SMT线常见的抛料、卡带痛点，推出高精度载带解决方案，通过严格的公差控制体系与材料改性技术，显著提升载带在高速运行下的输送稳定性和取料一致性。本文将从结构设计、工艺参数、问题诊断、品质检验到选型应用，全方位剖析载带公差控制的关键技术，为电子制造工程师提供实践指导。

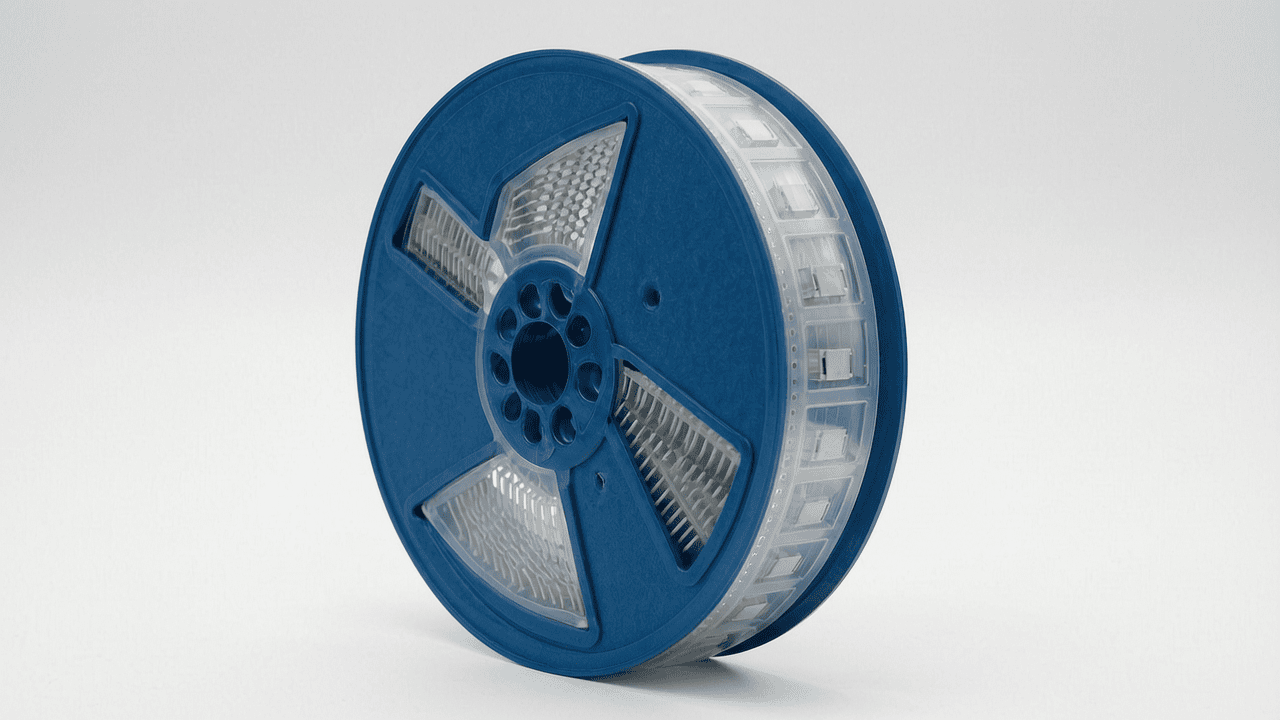

二、产品基本结构与材料构成

2.1 分层结构设计

凯瑞尔高精度载带采用三层复合结构，实现功能协同：基材层选用优质聚对苯二甲酸乙二醇酯(PET)薄膜，提供优异的机械强度与尺寸稳定性；胶粘层采用改性丙烯酸压敏胶，确保盖带剥离力稳定可控；表面处理层通过在线涂布抗静电剂，将表面电阻控制在10⁵-10⁷Ω范围内，有效耗散静电。典型产品如KR-C3015系列，其口袋成型深度公差±0.02mm，底面平整度≤0.03mm，为高速吸嘴拾取创造精准定位条件。

2.2 关键材料参数

根据应用场景差异，凯瑞尔提供多种规格基材：通用型KR-P25采用0.25mm厚PET，拉伸强度≥180MPa，热收缩率(150℃/30min)MD≤1.2%、TD≤0.8%，适用于普通消费电子；加强型KR-P30厚度增至0.30mm，弯曲模量达4500MPa，针对车载等高可靠性需求；超薄型KR-P15厚度仅0.15mm，用于微型元件(如01005封装)的紧凑包装。胶粘剂体系则包含热封型(H系列)和压敏型(P系列)，热封温度窗口分别为135-165℃和110-140℃，满足不同盖带适配要求。全系列产品均通过ROHS 2.0、REACH SVHC及无卤素认证，符合环保法规。

三、核心工艺参数控制

3.1 温度、压力与时间的协同效应

载带成型及封合过程中，温度、压力、时间构成工艺三角。以凯瑞尔推荐的热封工艺为例：封合温度过高(超过170℃)将导致盖带局部熔融，剥离力骤增(>120g)，高速取料时易拉断盖带或造成元件弹跳；温度过低(<130℃)则封合不牢，剥离力<20g，运输振动易开口。压力过大会使口袋变形，过小则密封不完全。时间参数需与设备速度匹配，建议封装速度在0.5-1.2秒/周期内调整。通过正交实验优化，KR-C3015载带与H系列盖带的最佳工艺窗口为：封合温度150±10℃，压力0.4±0.05MPa，时间0.8±0.2s，剥离力稳定在40-70g之间，既保证密封性又利于高速剥离。

3.2 工艺窗口优化建议

为确保批量生产一致性，凯瑞尔建议采用以下措施：1) 定期校准封合加热模块，温度波动控制在±2℃以内；2) 引入闭环压力控制系统，实时补偿机械磨损导致的下压力衰减；3) 对每卷载带进行首件剥离力测试，绘制剥离力趋势图，超出35-75g范围即停机调整。此外，针对精密间距封装(QFP/SOP)，需控制口袋间距累积误差，凯瑞尔产品通过激光测距系统将累进公差控制在0.1mm/500mm内，有效避免多列元件同时抛料。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验(IQC)

每批载带入厂需进行全项抽检：外观缺陷(杂质、气泡、划伤)应满足每100m内≤2处；关键尺寸包括宽度公差±0.1mm、口袋间距公差±0.05mm、口袋深度公差±0.03mm，使用二次元影像仪测量；剥离力测试按EIA-481标准，取样宽度5.5mm，剥离速度300mm/min，标准值35-75g；表面电阻采用同心圆电极法，50%RH下测试值应为10⁵-10⁸Ω。

5.2 过程检验(IPQC)

载带封装线上每2小时抽检5pcs，重点监控口袋完整性、封合强度。封合强度用推拉力计以0°方向拉扯盖带，剥离力应落在工艺窗口内；同时用实体显微镜检查封合处是否有未融合或过烧现象。凯瑞尔推荐采用SPC控制图追踪剥离力CPK值，要求CPK≥1.33方可连续生产。

5.3 可靠性验证

为验证载带长期可靠性，进行三项关键测试：高温高湿老化(85℃/85%RH，168h)后剥离力变化率≤±15%，且外观无分层；冷热冲击(-40℃↔85℃，500循环)后尺寸变化≤0.1%；模拟运输振动(0.5Grms，30min)后口袋内元件位移≤0.1mm。凯瑞尔产品均通过上述严苛测试，并提供第三方检测报告。

六、选型建议

6.1 按元器件类型推荐方案

6.2 特殊场景选型考量

对于高速贴片线(贴装速率>60,000CPH)，建议优先选择凯瑞尔KR-HSPEED系列，其口袋内壁经纳米涂层处理，摩擦系数<0.2，可减少元件吸附；针对真空管式供料系统，需匹配抽出力测试值<30g的载带；对于双面SMT工艺，盖带耐温性需满足回流焊温度曲线，此时应选用HT系列盖带，可耐260℃峰值温度30秒。凯瑞尔提供专业选型服务，工程师可根据实际生产数据给出定制化方案。

七、结语

在电子制造业微利时代，高速SMT线的综合效率直接决定企业竞争力。凯瑞尔电子材料有限公司以“零缺陷传递”为目标，通过精密模具加工、在线过程控制和严苛信赖性验证，打造公差优于行业标准30%以上的高精度载带产品，有效降低抛料率50%以上，延长设备维护周期。我们不仅提供标准化产品，更可为客户开发适配特殊工艺或异形元件的定制化载带，实现从设计到交付的全流程支持。欢迎登录官网www.kairuie.com.cn查阅详细技术白皮书与选型工具，或致电技术团队进行深入交流。凯瑞尔愿与您携手，将SMT抛料卡带问题化于无形，共同推动电子封装向更精密、更高效发展。
