100% CCD视觉全检：一台相机如何守住±0.05mm的精度底线

凯瑞尔电子材料

一、前言

SMT封装精度要求的持续升级

随着半导体封装技术向微型化、高密度方向快速发展，SMT（表面贴装技术）对电子包装材料的尺寸精度要求日益严苛。在0201、01005等超小型元器件的贴装过程中，载带与盖带的配合公差直接决定了元器件在拾取过程中的定位准确性。传统的人工抽检方式已无法满足现代生产线对质量控制的需求，±0.05mm的精度底线成为行业公认的合格标准。

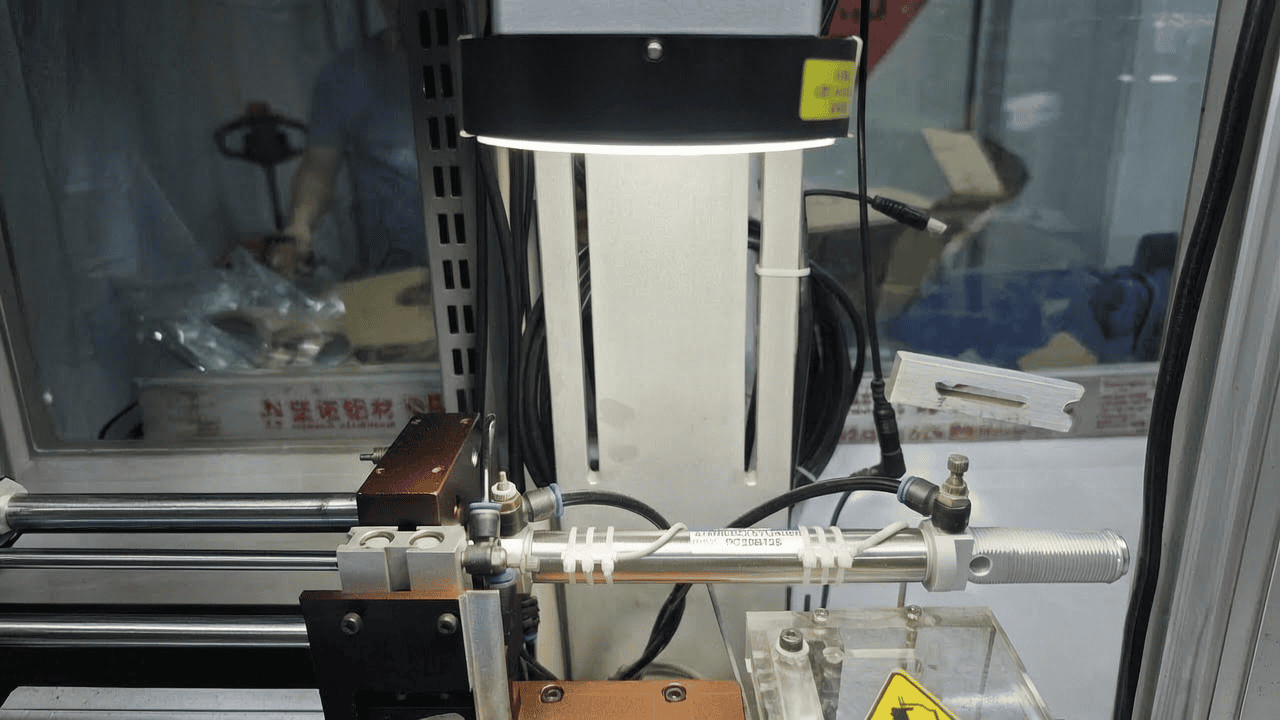

凯瑞尔电子材料有限公司作为国内领先的SMT包装材料供应商，率先引入100% CCD视觉全检系统，实现了从原材料到成品的全流程质量监控。本文将围绕这一核心技术展开深入探讨，揭示单台工业相机如何在高速生产线上守住微米级的精度要求。

二、产品基本结构与材料构成

多层复合结构设计原理

SMT载带产品采用精密的多层复合结构设计，主要由基材层、胶粘层和功能处理层三部分组成。以凯瑞尔主推的KR-PET-CT系列导电型盖带为例，其基材层选用厚度为36±2μm的高纯度聚酯薄膜（PET），该材料具有优异的机械强度和尺寸稳定性，热收缩率控制在0.3%以内（150℃/30min条件）。

胶粘层是决定封合性能的关键组件，KR-PET-CT系列采用改性丙烯酸压敏胶体系，干胶厚度控制在8-12μm范围，初粘力≥12#钢球，持粘力≥24h/1kg。对于有特殊防静电需求的应用场景，KR-ESD-CP系列防静电载带在基材层中添加了永久性抗静电剂，表面电阻稳定在10^6-10^9Ω/sq范围内，有效防止静电积累对敏感元器件的损伤。

关键材料参数对检测精度的影响

材料的透光率、反光特性以及颜色均匀性直接影响CCD相机的成像质量。凯瑞尔在生产KR-PS-C系列黑色载带时，严格控制炭黑分散度，确保色差值ΔE≤1.5，为视觉检测系统提供稳定的成像背景。同时，所有产品的边缘切割采用激光模切工艺，切口粗糙度Ra≤1.6μm，毛刺高度控制在0.02mm以下，从物理层面保障了测量基准的一致性。

三、核心工艺参数控制

温度参数的精确调控

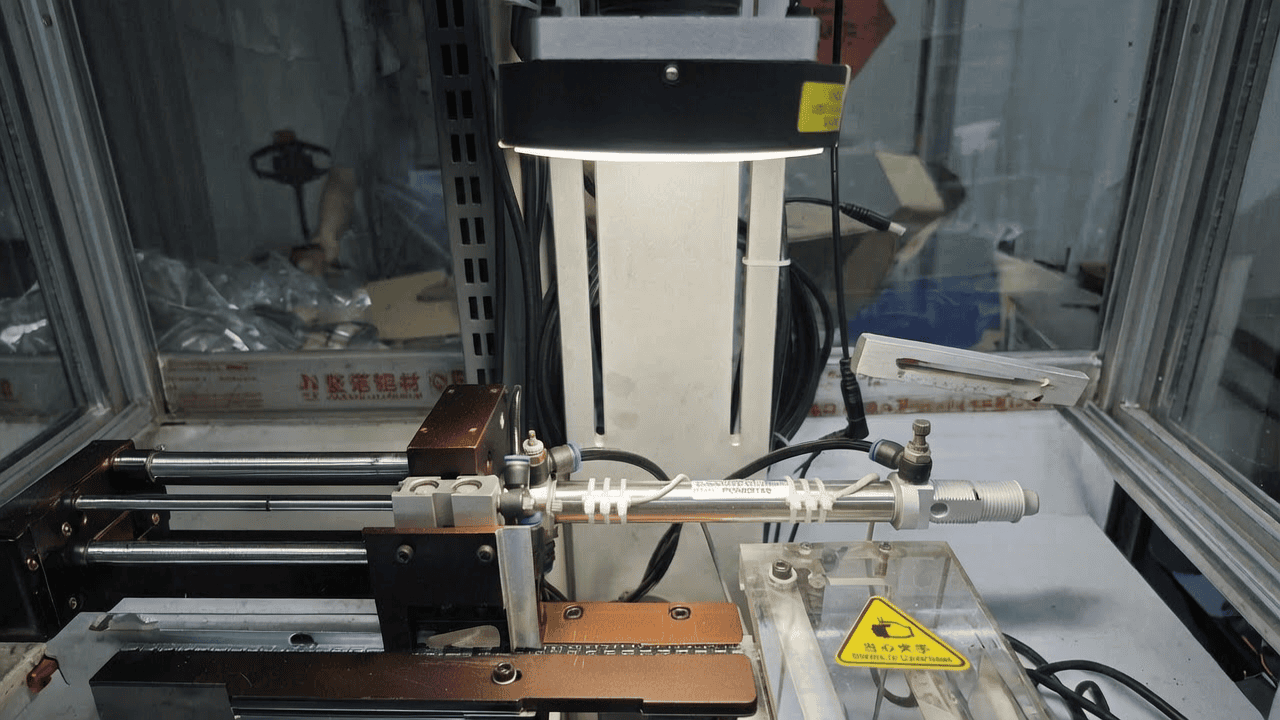

CCD视觉全检系统的核心在于建立稳定的检测环境，其中温度控制是最关键的变量之一。根据凯瑞尔的工艺规范，检测区域的环境温度应维持在23±3℃范围内，相对湿度控制在40-60%RH。对于需要热封合的产品如KR-PET-HT系列耐高温盖带，封合温度设定为180-220℃，且温差波动不超过±5℃。

温度偏差会引发材料的热胀冷缩效应，导致尺寸测量误差。实验数据显示，当环境温度偏离标准值10℃时，PET材料的线性膨胀量约为0.12%，对于宽度为8mm的标准载带而言，这意味着近10μm的系统误差，已接近±0.05mm公差带的临界值。因此，凯瑞尔在检测工位配备了PID温控系统，响应时间小于2秒，稳态精度达到±0.5℃。

压力与时间的协同优化

在热封合工艺段，压力和时间参数同样需要精确控制。推荐的封合压力范围为0.2-0.4MPa，持续时间80-150ms。过高的压力会导致胶层溢出污染元器件腔体，压力不足则造成封合强度不够。凯瑞尔通过引入伺服压力控制系统，将压力波动控制在±0.02MPa以内，时间精度达到±5ms。

工艺窗口优化策略

为实现±0.05mm的稳定精度，凯瑞尔采用了基于DOE（试验设计）的工艺窗口优化方法。通过正交试验确定各参数的主次关系后，建立了动态补偿算法。当检测到环境温度漂移时，系统自动调整图像处理的亚像素插值系数；当材料批次间存在厚度差异时，焦距跟踪机构实时调整工作距离。这套自适应系统使整体Cpk值从原来的1.0提升至1.67以上，显著降低了不良品流出风险。

四、常见问题及解决方案

典型缺陷模式分析

在实际生产过程中，CCD视觉全检系统会遇到多种类型的异常情况。下表汇总了最典型的五种问题及其根因分析与解决措施：

针对特定问题的深度解决方案

针对边缘识别偏移这一高频问题，凯瑞尔开发了多级边缘提取算法。首先通过Sobel算子进行粗定位，然后利用Zernike矩亚像素方法实现精确定位，最终结合RANSAC算法剔除离群点。该方案使边缘定位精度稳定在±0.008mm以内，完全满足±0.05mm的总公差要求。此外，对于透明或半透明材料（如KR-PET-CL系列透明盖带），系统自动切换至背光检测模式，利用透射光的明暗边界进行测量，有效解决了反光干扰难题。

五、品质检验标准

来料检验（IQC）规范

IQC环节是质量控制的源头，凯瑞尔执行严格的进料检验标准。外观检验方面，每卷原料需在标准光源箱（D65光源，照度800-1200lux）下目视检查，不允许存在长度超过2mm的黑点、杂质或划痕。尺寸检验采用接触式影像仪，取样频率为每批5个点，宽度公差控制在±0.1mm内，厚度公差控制在±5%内。

剥离力测试是IQC的核心项目之一，按照ASTM D3330标准执行，测试速度300mm/min，剥离角度180°。对于KR-PET-CT系列，目标剥离力范围为15-25gf/25mm，极差不超过8gf。任何超出此范围的批次均判定为不合格，需退回供应商或进行特采评审。

过程检验（IPQC）实施细则

IPQC采用在线连续监测与定时抽检相结合的模式。CCD视觉系统对每一米产品进行100%全检，记录宽度、pitch间距、腔孔位置度等关键尺寸。同时，质检员每2小时抽取3段样品进行破坏性测试，包括封合强度（≥10N/25mm）、抗拉强度（纵向≥80MPa）、断裂伸长率（纵向≥70%）等项目。

过程能力指数Cpk是评估制程稳定性的重要指标，凯瑞尔的要求是关键尺寸Cpk≥1.33，优先尺寸Cpk≥1.67。当连续出现3点趋势性偏移时，系统自动触发停机报警，并通知工艺工程师进行根本原因分析。

可靠性验证体系

可靠性验证涵盖老化测试、高低温循环测试及运输模拟测试三大模块。老化测试条件为85℃/85%RH，持续时间168小时，测试后剥离力衰减率不超过20%。高低温循环按照JEDEC J-STD-020标准执行，循环次数10次，温度范围-40℃至+85℃，转换时间小于15秒。运输模拟采用ISTA 3A协议，跌落高度76cm，振动频率5-200Hz，加速度0.5g，确保产品在极端物流条件下仍能保持原有性能。KR-HDT-55型号经过上述全套测试后，各项指标均符合IPC-JEDEC J-STD-002标准要求。

六、选型建议

按应用场景匹配产品方案

不同的元器件类型和应用场景对包装材料有着差异化的要求。下表提供了针对性的选型指南：
