7寸一体卷盘:半导体芯片SMT封装的高可靠解决方案

发布时间:2026-07-08 分类:新闻资讯

凯瑞尔电子材料

一、前言

随着半导体工艺制程的不断微缩,芯片封装对生产辅料的要求愈发严苛。在SMT贴片环节,承载芯片的载带通过卷盘(Reel)实现供料,卷盘的精度与可靠性直接决定了贴片机的抛料率与封装良率。传统组合式卷盘由于轴孔拼接,长期使用易产生同心度偏差,导致载带定位不准,尤其对于0.4mm pitch以下的细间距芯片,微小晃动就可能引发吸嘴拾取失败。凯瑞尔电子材料有限公司推出的7寸一体成型卷盘,采用盘片与轴心一体化结构,从根源上消除了装配误差,并结合防静电处理、低出气材料、精密公差控制,成为半导体芯片封装的理想选择。本文将从结构、工艺、品控等多角度,剖析该产品的技术内核与应用要点。

二、产品基本结构与材料构成

2.1 分层结构设计

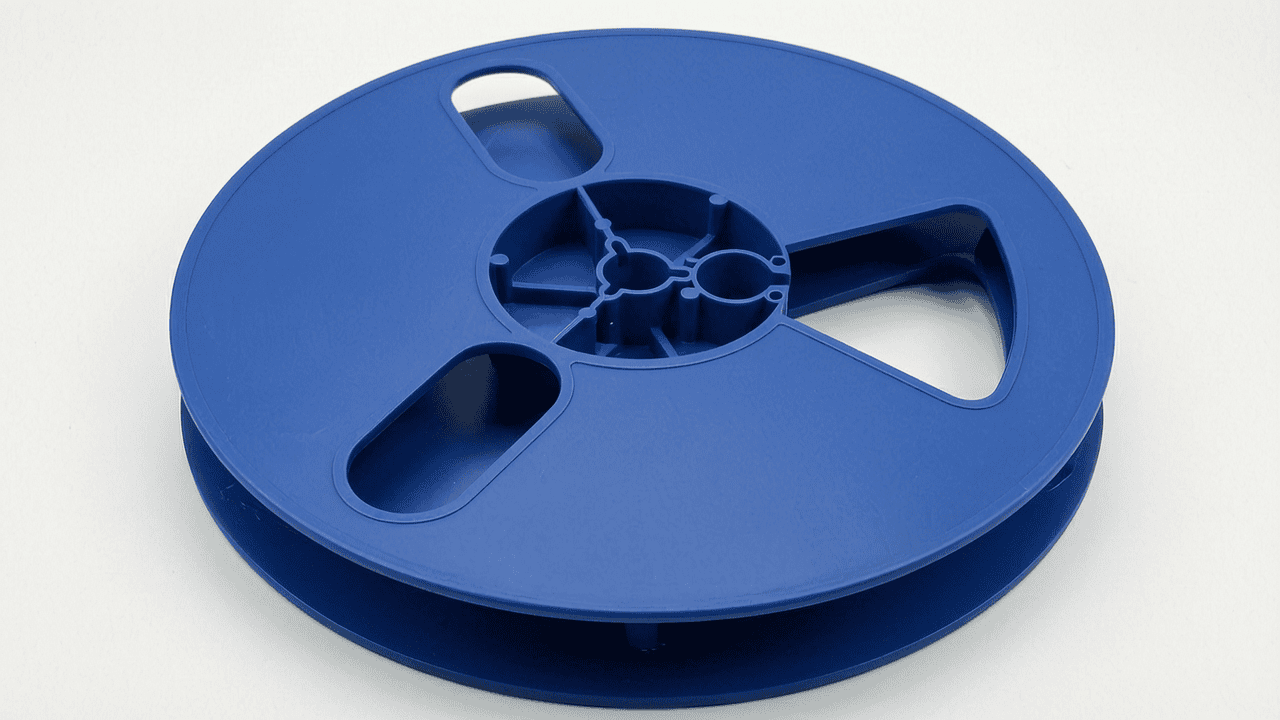

凯瑞尔7寸一体卷盘(型号KRE-7R-SE)的主体采用单层均质结构,通过高温注塑一次成型,无需二次装配。基材选用高抗冲击聚苯乙烯(HIPS)或PET改性料,兼具刚性与韧性。盘片标准外径178mm(7英寸),中心轴孔可按客户要求加工为13mm、20mm等多种规格,孔径公差±0.02mm。盘面可增设扇形凹槽、定位标记以及防滑纹路,满足自动化视觉识别需求。为适应半导体洁净环境,产品在成型后经过超声波清洗和纯水漂洗,去除表面脱模剂及颗粒物。若有防静电需求,可通过涂覆水性防静电涂层使表面电阻稳定在10⁶~10⁹Ω区间。

2.2 关键材料参数

材料方面,凯瑞尔选用日本进口抗静电母粒,确保永久防静电性能无时效衰减。关键性能指标包括:密度1.05g/cm³,拉伸强度≥30MPa,弯曲模量≥2200MPa,最大连续使用温度80℃,短时耐温120℃(烘烤除湿)。环保方面,产品通过SGS检测,符合RoHS 2.0、REACH SVHC及无卤要求。针对半导体芯片封装,特别控制材料出气(Outgassing)总量,在125℃/30min条件下,挥发物残留<0.1μg/cm²,有效避免晶圆或芯片表面污染。

三、核心工艺参数控制

3.1 成型工艺窗口

一体卷盘采用精密注塑成型工艺,温度、压力、速度是影响品质的三大核心参数。以HIPS材料为例,模具温度需精准控制在40℃±2℃,料筒温度分段设定为210-230-220℃(喷嘴段),注射压力85-100MPa,保压压力50-70MPa,保压时间6-8秒。温度过高会导致材料降解、脆化;温度过低则填充不满或产生表面流痕。注射速度采用分段控制,浇口处慢速填充以防止喷射,随后高速填充主体,最后减速保压以减少内应力。凯瑞尔引入模温机与Moldflow仿真,将产品翘曲度控制在0.15mm以内,圆度误差≤0.05mm。

3.2 后处理与存储

注塑后,卷盘需经历应力消除处理:在烘箱中以65℃恒温2小时后缓慢冷却,消除残余内应力。之后进行洁净处理:在全封闭无尘车间内,通过多槽超声波清洗+热风干燥,确保颗粒物满足ISO 14644 Class 5标准。产品出厂时采用防静电袋真空包装,存储条件建议温度20-25℃、湿度≤40%RH,避免阳光直射及与化学品接触。

四、常见问题及解决方案

现象 原因 解决措施
芯片抛料率突然升高 卷盘轴孔磨损导致径向跳动超差 更换一体成型卷盘,定期用千分表检测跳动量,标准≤0.08mm
卷盘边缘开裂、断裂 材料脆化或成型内应力集中 加强IQC抗冲击测试,优化模具冷却系统,避免急冷
元件黏连、翻转 卷盘表面静电积累,吸附灰尘或导致元件异位 使用防静电卷盘,确保表面电阻<10⁹Ω,定期用静电仪检测
载带卷绕过紧、卡带 卷盘绕带曲率半径过小,造成载带褶皱 选用7寸标准盘,控制绕带张力在1.0-1.5N范围内
自动贴片机频繁报警 卷盘标记不清或尺寸偏差导致Feeder识别失败 定制CCD识别标记,来料时抽检盘片外径与定位槽尺寸

五、品质检验标准

5.1 来料检验(IQC)

卷盘入库检验涵盖外观、尺寸、物理性能及ESD特性。外观在500Lux光照下目视,不允许有缩水、银纹、贯穿性杂质。尺寸使用二次元测量仪,重点检测轴孔内径(公差+0.02/-0mm)、波纹度(≤0.03mm)、盘片厚度均匀性(±0.05mm)。剥离力测试在万能力学试验机上进行,速度200mm/min,值应≥15N(如有嵌入件)。表面电阻依据ANSI/ESD STM11.11-2015方法,在12%RH环境平衡48h后测量,1×10⁶~1×10⁹Ω为合格。

5.2 过程检验(IPQC)

生产过程中,每2小时抽取5pcs进行在线检测:采用激光跳动仪测量盘片端面跳动(≤0.1mm),CCD视觉系统检测外观缺陷(≥0.1mm瑕疵报警)。同时,每班次进行一次跌落测试:将卷盘从1m高度自由跌落至水泥地面,重复3次,不得出现任何结构性损坏或尺寸变化超过0.1mm。

5.3 可靠性验证

凯瑞尔对每款新型号均执行严格的可靠性测试:高温存储(85℃/168h)、热循环(-40℃~+85℃/100cycle)、湿热老化(60℃/90%RH/500h),试验后卷盘无变形、裂纹、涂层脱落。半导体级产品增加颗粒物污染测试:使用液体粒子计数器(LPC)检测,0.3μm以上颗粒数<50/盘,满足SEMI洁净度标准。运输模拟采用ISTA 1A标准,经振动、跌落、堆码测试后产品完好。

六、选型建议

面对不同元器件与封装要求,凯瑞尔可提供定制化卷盘方案,典型选型矩阵如下:

元器件类型 推荐卷盘型号 关键特性
半导体芯片(QFN/BGA/WLCSP) KRE-7R-SE-CB 低出气PET材质,防静电涂层,轴孔精度±0.02mm,支持CCD视觉定位
光通讯器件、MEMS传感器 KRE-7R-SE-HC 洁净级表面处理,真空包装,附防潮指示卡
连接器、精密结构件 KRE-7R-HD 加厚盘体(1.5mm),承载克重大,抗冲击更优
通用被动元件(电阻电容电感) KRE-7R-ST 经济型PS材质,标准尺寸,性价比高

对于特殊需求,如需要更高耐温(150℃短期)或超低静电(表面电阻<10⁶Ω),可与凯瑞尔技术团队沟通定制配方。同时,建议配合使用原厂载带,保证整体系统匹配性。

七、结语

从材料科学到精密制造,凯瑞尔7寸一体卷盘将半导体封装对载具的苛刻要求转化为可靠的量产解决方案。一体成型结构带来的高同心度、精密公差控制,以及防静电、低出气等特性,使其成为提升SMT产线良率的利器。作为凯瑞尔电子材料有限公司多年技术积淀的体现,该产品已服务于国内多家头部封测企业,并出口至东南亚市场。我们期待与更多行业伙伴交流合作,共同探索电子包装材料的创新边界。欢迎登录凯瑞尔官方网站www.kairuie.com.cn,获取详细规格书及样品申请,或致电垂询技术方案。
