高精度0.05mm公差PS抗静电载带在声学芯片无尘封装中的应用

凯瑞尔电子材料

一、前言

声学芯片封装对载带的极致要求

在SMT电子封装领域，声学芯片（如MEMS麦克风、扬声器驱动IC等）因其高灵敏度和小型化趋势，对封装材料的洁净度、尺寸精度和静电防护提出了近乎苛刻的要求。传统载带在高速贴装过程中常因口袋公差过大（通常±0.1mm）导致芯片晃动、取料偏位，甚至因静电累积损伤声学薄膜。凯瑞尔电子材料有限公司推出的PS黑色抗静电载带，通过将口袋公差压缩至±0.05mm，并配合永久性抗静电涂层，为声学芯片提供了高可靠性的无尘卷带包装方案。本文将深入解析该产品的结构设计、工艺控制、品质标准及选型策略，帮助工程师优化封装良率，应对微型声学器件的封装挑战。

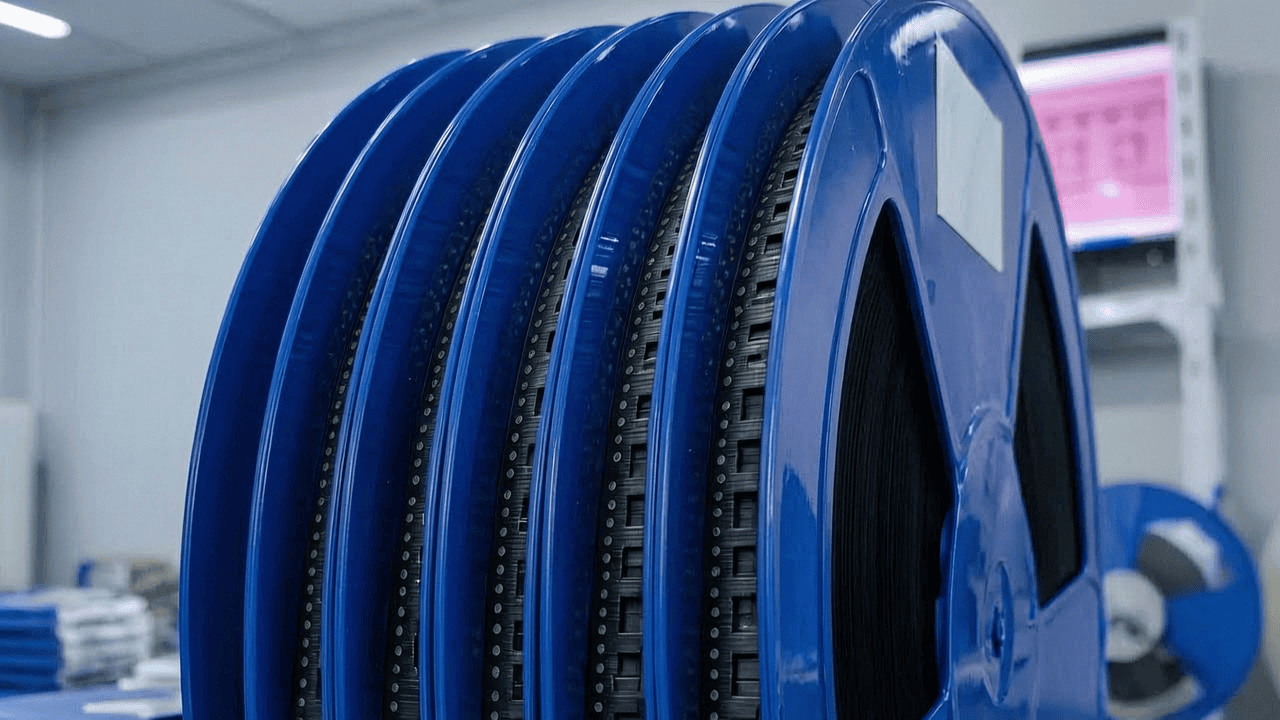

二、产品基本结构与材料构成

多层结构设计

PS黑色抗静电载带采用三层共挤成型工艺，从外层到内层分别为：导电碳黑分散性PS基材层、永久性抗静电涂层以及精密压纹口袋。基材层选用高流动性聚苯乙烯（PS）牌号，添加5%~8%纳米级导电碳黑，确保体积电阻率稳定在10⁶~10⁹ Ω·cm，避免静电局部积聚。中间过渡层为防迁移胶粘层，采用改性丙烯酸酯胶系，贴合剥离力控制在20~60g（根据封合盖带调节），既保证封合牢度，又防止残胶污染声学芯片电极。最内层口袋表面经等离子处理，表面能提升至48dyn/cm以上，便于透明盖带封合时形成均匀粘接。该结构完全满足ANSI/EIA-481-D标准，且通过RoHS 2.0及卤素游离认证。

关键材料参数

以针对声学芯片开发的型号KR-MEMS1208为例，其12mm宽度载带适配8mm长×1.1mm深的口袋，口袋成型公差严格控制在±0.05mm（行业普遍为±0.07~0.1mm），确保0.4mm×0.6mm超小型LGA芯片放入后间隙均匀，不易翻转。基材厚度0.30mm±0.03mm，口袋底部壁厚0.15mm，兼具刚度与柔韧性。表面电阻（电极间）测试值为5×10⁷ Ω，衰减期＜0.05秒（依据IEC61340-5-1），有效防止CDM（带电器件模型）损伤。材料耐温范围-40℃~80℃，短期可承受120℃烘烤除湿，热收缩率＜0.5%（85℃/30min）。

三、核心工艺参数控制

温度与压力控制

热封合工艺是载带性能实现的关键。对于PS材质，推荐封合温度窗口为150±10℃，封合压力0.4±0.1MPa，停留时间0.3~0.5秒。温度过低（＜130℃）会导致盖带与载带未充分融合，剥离力低于20g，运输振动易开口；温度过高（＞170℃）则造成PS基材软化变形，口袋尺寸漂移甚至击穿。压力需配合封合刀平行度（偏差≤0.02mm）调整：压力不足时粘接界面存在气泡，氦漏率上升；压力过大则胶液溢出污染口袋。实际生产中建议每2小时使用热电偶校温，并采用“阶梯式”升温曲线，避免瞬间热冲击。

时间与速度匹配

封合时间与设备运行节拍直接相关。对于全自动编带机，推荐线速度2.5~3.0m/min，此时单点热封接触时间约0.4秒。若需要更高速率（如3.5m/min），必须相应缩短封合时间至0.25秒，但需同步提升温度5℃以补偿热焓不足。凯瑞尔实验室数据表明：在160℃、0.4MPa下，封合时间从0.3秒提升至0.5秒，剥离力从35g单调增至55g，但超过0.6秒后盖带拉丝风险剧增。因此，工艺窗口应通过DoE（实验设计）确定最优组合，并写入控制计划。同时，环境温湿度需维持在23±5℃、50±10%RH，避免载带吸湿导致尺寸变化。

四、常见问题及解决方案

典型问题分析与对策

下表汇总了PS抗静电载带在声学芯片封装中五类高频异常，及其成因和应对方案：

五、品质检验标准

来料检验(IQC)

每批次载带入库前需核验：外观在800lux光照下不得有黑点、晶点、划伤或油污；口袋尺寸按ANSI标准抽样（AQL 0.65），使用影像测量仪检测长、宽、深及壁厚，关键尺寸公差参考图纸（如KR-MEMS1208口袋长8.00±0.05mm）；剥离力取样5段，合格范围20~60g（300mm/min剥离速度）；表面电阻采用重锤电极法，测试电压100V，读数应在10⁶~10⁹ Ω之间；另需检查卷盘缠绕整齐度，无折边、起皱，接头数≤1/卷。

过程检验(IPQC)

量产阶段设定每小时抽检3组样品（首末件必检），检验项目聚焦封合强度（拉力机实测，标准同IQC）、口袋内洁净度（光散法颗粒计数器，0.5μm颗粒＜50个/口袋）、尺寸稳定性（与首件对比偏差＜0.03mm）。使用静电电压表监测生产线静电消除器效能，确保接触式载带表面电压＜±100V。数据录入SPC系统，关键参数如剥离力需监控CpK趋势，一旦CpK＜1.0立即停线调整。

可靠性验证

每季或工艺变更时执行完整可靠性测试：1）高温高湿老化：85℃/85%RH/72h后，载带尺寸变化率＜1%，表面电阻仍＜10⁹ Ω，封合剥离力下降＜20%；2）高低温冲击：-40℃⇌85℃各1h，100循环，外观无裂纹，口袋弹性良好；3）运输模拟：按ISTA 2A标准随机振动2h（1~200Hz），跌落10次（高度60cm），载带无脱盖、芯片无散落，剥离力保持率＞85%。所有测试由CNAS认可实验室出具报告，并作为品质放行依据。

六、选型建议

按元器件类型推荐方案

根据声学芯片封装形态和贴装要求，可参考下表选择凯瑞尔PS载带方案，实现性能与成本的平衡：

此外，对于需要无尘卷带的应用（如Class 100洁净室），建议搭配凯瑞尔透明导电盖带，形成法拉第笼防护，并选用超净清洗款载带，确保离子污染（Cl⁻、Na⁺）＜0.1μg/cm²。

七、结语

产品价值与公司展望

PS黑色抗静电载带凭借±0.05mm高精度口袋、稳定的10⁶~10⁹ Ω抗静电性能以及严格的无尘管控，已成为声学芯片封装中提升贴片良率、降低ESD损耗的核心材料。凯瑞尔电子材料有限公司持续深耕SMT电子包装材料领域，依托ISO 9001:2015及IATF 16949质量管理体系，从原料改性到成品成型实现全流程溯源。我们提供定制化口袋设计、快速打样（72小时交付），并免费提供兼容性预测试。欢迎访问官网www.kairuie.com.cn 获取技术数据手册及样品，亦期待与同业师傅交流微型器件封测经验，共同推进中国声学电子制造精度的边界。
