PC材质载带在IC芯片SMT工艺中的应用优势
凯瑞尔电子材料
一、前言
在SMT(表面贴装技术)封装工艺中,载带作为承载和保护电子元件的关键材料,其性能直接影响贴片效率与产品可靠性。随着IC芯片向小型化、高集成度发展,对载带的材质、尺寸精度、静电防护等要求日益严苛。PC(聚碳酸酯)材质载带凭借其优异的机械强度、耐温性和尺寸稳定性,在IC芯片的SMT工艺中展现出独特优势。本文将从产品结构、工艺参数、品质控制等维度,系统解析PC载带如何助力IC芯片实现高效、稳定的SMT封装。

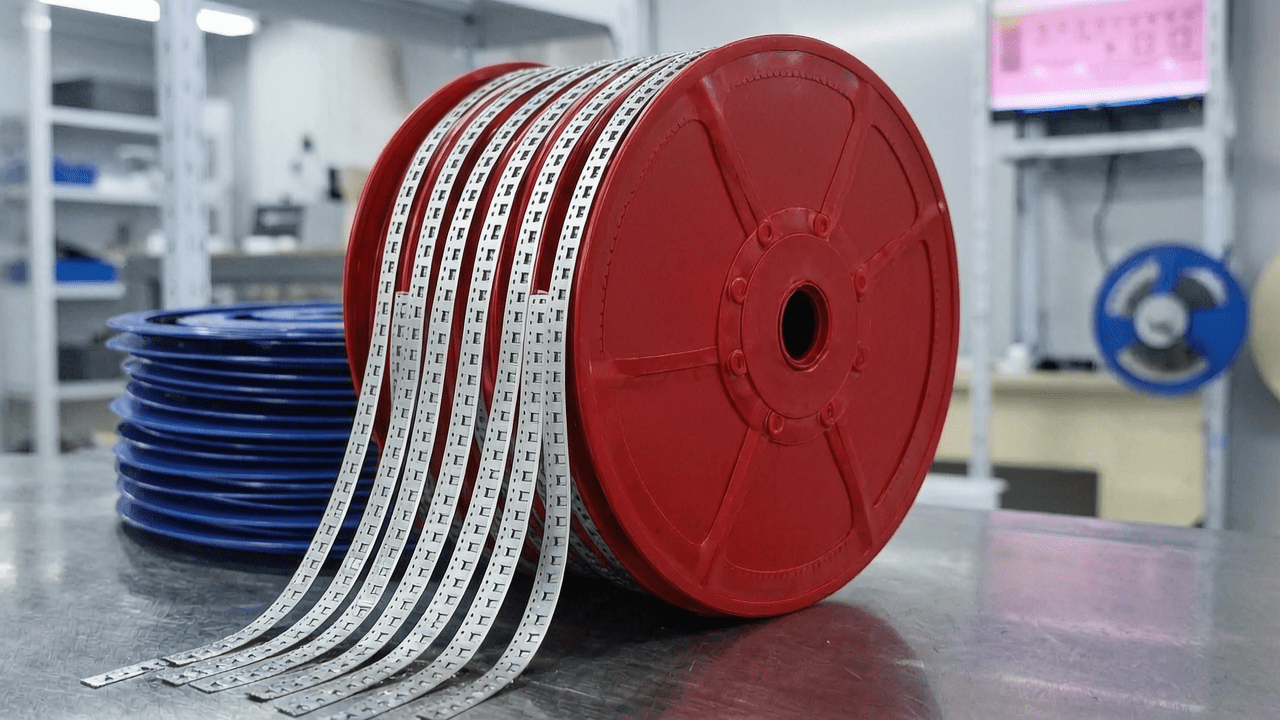

二、产品基本结构与材料构成
2.1 分层结构
PC载带通常采用三层复合结构:
基材层:PC(聚碳酸酯)薄膜,提供机械支撑与尺寸稳定性。
胶粘层:热封胶或压敏胶,用于固定元件并确保剥离力稳定。
处理层:抗静电涂层(单面或双面),防止静电损伤敏感IC。
2.2 关键材料参数
以凯瑞尔电子材料有限公司的PC载带为例,典型参数如下:
– PET厚度:0.30mm~0.50mm(可根据元件高度定制)
– 胶型:热封胶(加热封合,剥离力稳定)
– 表面电阻:单面抗静电 10^6~10^9 Ω/sq,双面抗静电 10^6~10^9 Ω/sq
– 每卷长度:300米/卷 或 500米/卷
– 适用载带材质:PC、PET、PS
三、核心工艺参数控制
3.1 温度、压力、时间推荐范围
针对IC芯片的封合工艺,推荐参数如下:
– 封合温度:160℃~200℃(热封胶活化温度)
– 封合压力:0.2~0.4 MPa(避免压伤元件)
– 封合时间:0.5~1.5秒(根据胶层厚度调整)
各参数对品质的影响:
– 温度过低会导致剥离力不足,元件松动;过高则可能引起胶层溢流或载带变形。
– 压力过小封合不牢,过大可能损坏IC引脚或焊球。
– 时间过短胶层未充分熔融,过长则热影响区扩大。
3.2 工艺窗口优化建议
建议通过DOE(实验设计)确定最佳工艺窗口。对于IC芯片,推荐采用中温(180℃)、中压(0.3 MPa)、适中时间(1.0秒)作为初始值,再根据实际剥离力测试结果微调。剥离力目标范围通常为0.1~0.5 N(依据EIA-481标准)。
四、常见问题及解决方案
| 现象 | 原因 | 解决措施 |
|---|---|---|
| 元件脱落 | 封合温度过低或压力不足 | 提高温度至180℃以上,增大压力至0.3 MPa |
| 剥离力过大 | 封合温度过高或时间过长 | 降低温度至170℃,缩短时间至0.8秒 |
| 静电残留 | 抗静电层失效或接地不良 | 检查表面电阻值,确保接地系统正常 |
| 载带翘曲 | 冷却不均或材质耐温不足 | 优化冷却风道,选用PC材质(耐温>140℃) |
| 元件偏移 | 振动盘上料定位不准 | 调整振动盘频率或改用托盘上料 |
五、品质检验标准
5.1 来料检验(IQC)
– 外观:无划痕、气泡、污染,颜色均匀
– 尺寸:宽度公差±0.1mm,厚度公差±0.02mm,孔距公差±0.05mm
– 剥离力:按EIA-481标准,剥离力0.1~0.5N
5.2 过程检验(IPQC)
– 抽检频率:每卷抽检5个位置(首、中、尾及中间两处)
– 标准:封合牢固,无翘曲,元件无偏移,剥离力在范围内
5.3 可靠性验证
– 老化测试:85℃/85%RH,1000小时,剥离力变化≤20%
– 高低温循环:-40℃~85℃,100次循环,无裂纹或分层
– 运输测试:模拟振动(10-500Hz)和冲击(50g),元件无脱落
六、选型建议
6.1 按元器件类型推荐
| 元器件类型 | 推荐载带材质 | 抗静电等级 | 上料方式 |
|---|---|---|---|
| IC芯片(QFP/BGA) | PC | 双面抗静电 | 托盘(Tray) |
| 小型IC(SOP/SSOP) | PC或PS | 单面抗静电 | 管装或振动盘 |
| 电阻电容 | PS或PET | 单面抗静电 | 振动盘 |
| LED | PC | 双面抗静电 | 振动盘 |
6.2 不同场景选择
– 中小批量生产:推荐300米/卷,灵活经济
– 汽车电子/医疗:必须选用双面抗静电PC载带,确保可靠性
– 兼容多种封合方式:凯瑞尔PC载带支持热封、自粘封合,适配不同产线
七、结语
PC材质载带凭借其卓越的机械性能、耐温性和静电防护能力,成为IC芯片SMT工艺的理想选择。凯瑞尔电子材料有限公司深耕SMT包装领域,提供高品质PC载带及定制化解决方案,助力客户提升封装良率与生产效率。如需了解更多产品信息,欢迎访问官网:www.kairuie.com.cn,期待与业界同仁交流探讨,共同推动电子封装技术进步。
