PC载带在IC芯片SMT封装中的工艺优势与技术解析

发布时间:2026-06-13 分类:新闻资讯

凯瑞尔电子材料

前言

在SMT(表面贴装技术)封装中,载带是承载和保护电子元件的关键包装材料,直接影响贴片效率和焊接质量。IC芯片因其引脚精细、对静电敏感,对载带的材质和性能要求极高。PC(聚碳酸酯)材质载带凭借其优异的耐热性、机械强度和尺寸稳定性,成为高端IC芯片SMT工艺的理想选择。本文将从产品结构、工艺参数、常见问题及选型建议等方面,深入解析PC载带在IC芯片SMT中的技术要点。

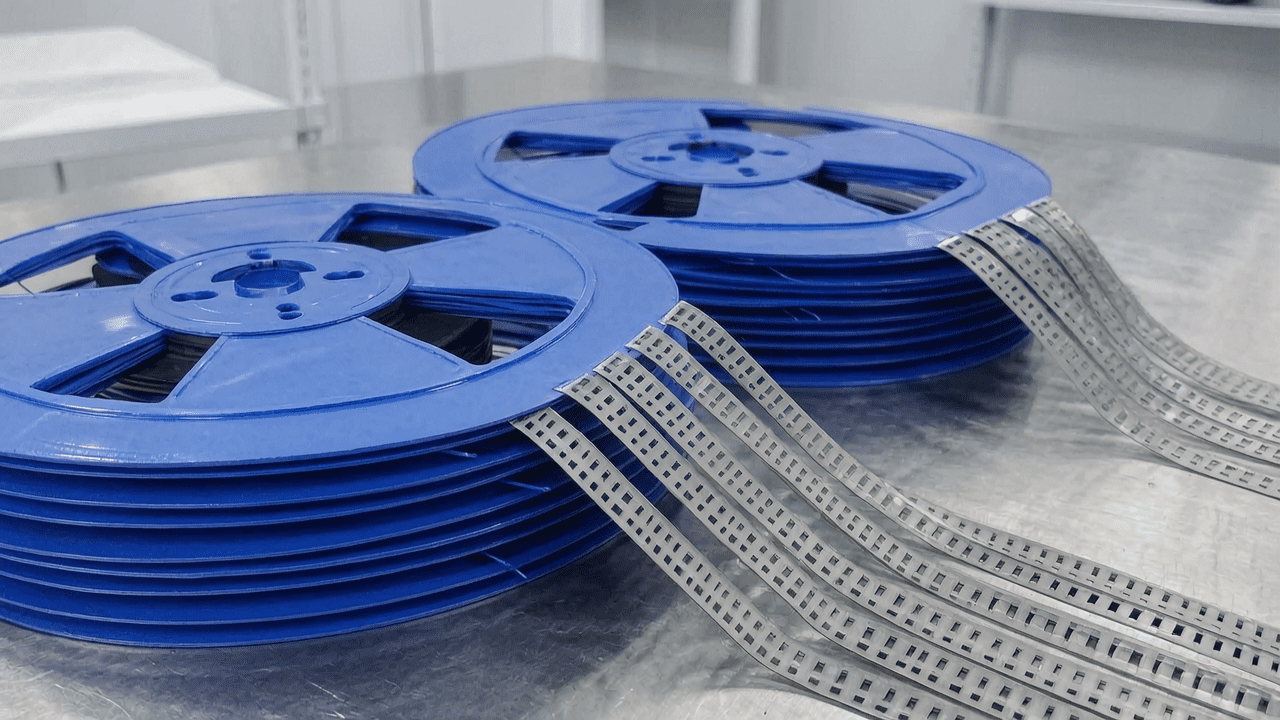

产品基本结构与材料构成

分层结构说明

PC载带通常采用三层结构设计:基材层(PC)、胶粘层(热封胶)和处理层(抗静电涂层)。基材层提供机械支撑和尺寸稳定性;胶粘层确保上盖带与载带可靠封合;处理层实现抗静电功能,保护IC芯片免受静电损伤。

关键材料参数

以凯瑞尔电子材料有限公司的PC载带产品为例,典型参数如下:

参数 规格
PC基材厚度 0.30 mm ± 0.03 mm
胶型 热封胶(丙烯酸类)
表面电阻 单面:10^6~10^9 Ω/sq;双面:10^6~10^9 Ω/sq
每卷长度 300米/卷 或 500米/卷
适用载带材质 PC、PET、PS
抗静电等级 单面抗静电 / 双面抗静电

核心工艺参数控制

温度、压力、时间的推荐范围

PC载带的热封工艺需精确控制三个核心参数:

  • 封合温度:推荐范围 180~220℃,最佳窗口 200±5℃。温度过低导致封合强度不足,过高则可能引起PC基材变形或胶层碳化。
  • 封合压力:推荐范围 0.2~0.4 MPa,最佳值 0.3 MPa。压力不足时封合不牢,压力过大易压伤IC芯片或导致载带变形。
  • 封合时间:推荐范围 0.3~0.8 秒,最佳值 0.5 秒。时间过短胶层未充分熔融,过长则热影响区扩大。

各参数对品质的影响关系

温度是影响封合强度的首要因素,每偏差5℃,剥离力变化约10%。压力和时间则影响胶层流动性和均匀性。建议通过DOE实验确定最优参数组合,并定期校准设备。

常见问题及解决方案

现象 原因 解决措施
上盖带剥离力过大 封合温度过高或压力过大 降低温度5~10℃或减小压力0.05 MPa
上盖带剥离力过小 封合温度过低或时间不足 提高温度5~10℃或延长封合时间0.1秒
IC芯片在载带内晃动 载带凹槽尺寸与芯片不匹配 更换合适凹槽尺寸的载带
载带变形或翘曲 封合温度过高或冷却不足 降低温度,增加冷却风量
静电残留导致贴片偏移 抗静电涂层失效或接地不良 检查表面电阻值,确保设备接地

品质检验标准

来料检验(IQC)

  • 外观:无划伤、气泡、杂质,凹槽尺寸精确,表面平整。
  • 尺寸:宽度公差 ±0.1 mm,厚度公差 ±0.03 mm,凹槽深度公差 ±0.05 mm。
  • 剥离力:按EIA-481标准测试,剥离力范围 0.1~0.6 N,推荐目标值 0.3 N。

过程检验(IPQC)

每生产批次抽检3~5卷,频率每小时一次。检测项目包括剥离力、外观、尺寸及抗静电性能。

可靠性验证

  • 老化测试:85℃/85%RH条件下放置168小时,剥离力变化率≤20%。
  • 高低温测试:-40℃~+85℃循环10次,无分层、变形。
  • 运输测试:模拟三级公路振动2小时,元件无移位。

选型建议

按元器件类型推荐产品方案

元器件类型 推荐载带材质 抗静电等级 上料方式
小型IC(SOP、SSOP) PC 单面抗静电 管装或振动盘
大尺寸IC(QFP、BGA) PC 双面抗静电 托盘(Tray)
LED PC或PET 单面抗静电 振动盘
电阻电容 PS或PC 单面抗静电 振动盘或散装

结语

PC材质载带凭借其卓越的耐热性、尺寸稳定性和抗静电性能,在IC芯片SMT封装中扮演着不可替代的角色。凯瑞尔电子材料有限公司致力于提供高品质的PC载带产品,支持SMT、汽车电子、医疗电子等高要求领域。欢迎访问我们的官网 www.kairuie.com.cn 了解更多产品信息和技术支持,期待与行业同仁交流合作。
