PP载带在点胶电感SMT封装中的工艺优化与应用解析

凯瑞尔电子材料

前言

在SMT（表面贴装技术）封装领域，载带作为电子元器件的承载与输送介质，其性能直接影响到贴装效率与产品良率。点胶电感作为一类特殊磁性元件，因其外形不规则、重量较大且对静电敏感，对包装材料提出了更高要求。PP（聚丙烯）载带凭借其优异的柔软性、耐化学性及经济性，成为点胶电感类元件的理想选择。本文将从产品结构、工艺参数、常见问题及选型方案等维度，深入解析PP载带在点胶电感SMT封装中的技术要点，助力工程师实现高效、稳定的生产。

产品基本结构与材料构成

分层结构说明

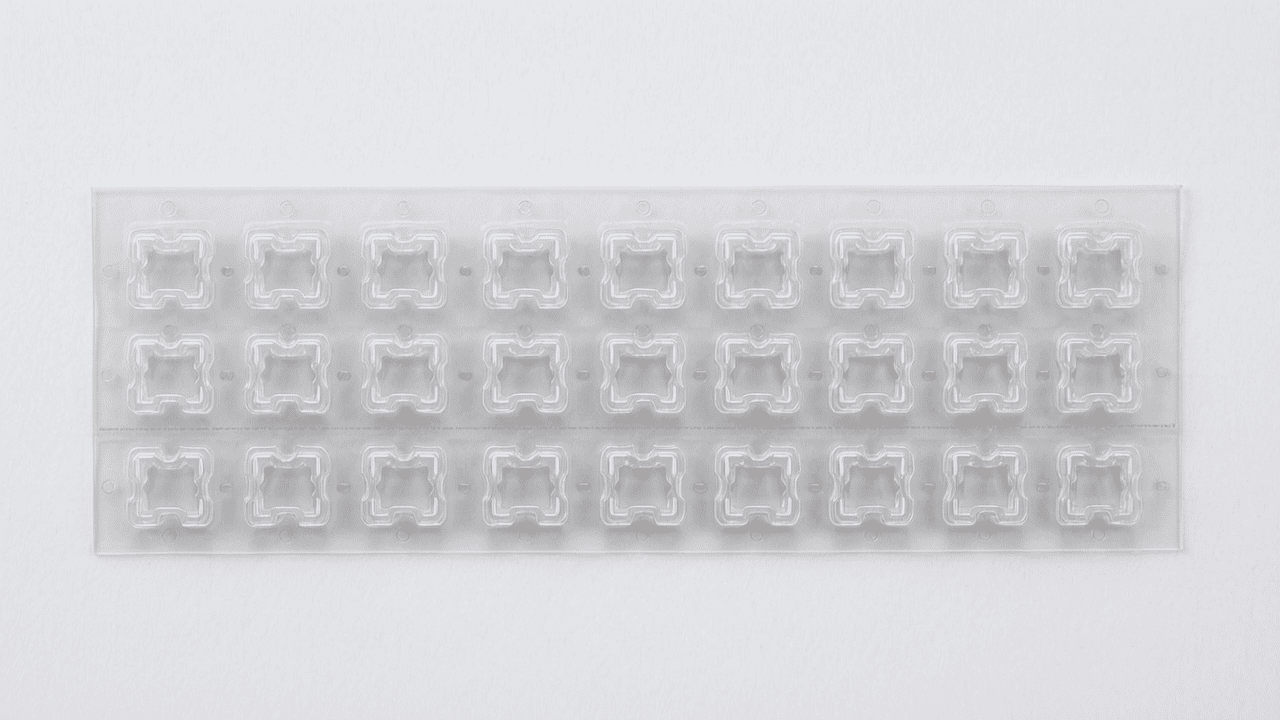

凯瑞尔电子材料有限公司生产的PP载带采用三层复合结构设计：基材层为PP薄膜，提供基础机械强度；胶粘层采用环保型热熔胶或压敏胶，确保元件在运输与贴装过程中稳定固定；处理层为表面防静电涂层，降低静电积聚风险。对于点胶电感，推荐使用不透明或半透明PP材质，以兼顾遮蔽与视觉检测需求。

关键材料参数

根据凯瑞尔产品规格，PP载带典型厚度为0.30mm或0.40mm，宽度涵盖8mm、12mm等标准尺寸。具体参数如下表：

核心工艺参数控制

温度、压力、时间的推荐范围

PP载带在热封工序中，温度建议控制在80~120℃，压力为0.2~0.4 MPa，封合时间0.5~1.5秒。针对点胶电感，由于元件体积较大，可适当提高温度至100~120℃，以确保胶层充分熔融。但需注意，PP材质耐温上限约80℃，长时间高温会导致变形，因此热封时间应尽量缩短。

各参数对品质的影响关系

• 温度过高：导致PP基材软化变形，胶层过度流动，造成溢胶或粘污元件。
• 压力过大：压坏电感磁芯或线圈，引起电气性能变化。
• 时间过长：热影响区扩大，降低载带抗拉强度。

工艺窗口优化建议

建议通过DOE（实验设计）确定最佳参数组合。例如，在温度100℃、压力0.3MPa、时间1.0秒条件下，剥离力稳定在0.2~0.3N，既能牢固固定元件，又便于贴装时取放。同时，可选用凯瑞尔提供的免费开模服务，定制与点胶电感外形匹配的型腔深度，减少元件晃动。

常见问题及解决方案

品质检验标准

来料检验（IQC）

每批次PP载带需进行外观、尺寸及剥离力检测。外观要求无划痕、气泡、杂质；尺寸公差±0.05mm；剥离力按ASTM D3330标准测试，范围0.1~0.5N。凯瑞尔提供出厂检测报告，确保数据可追溯。

过程检验（IPQC）

生产过程中，每2小时抽检一次，每次取5个样品，检测热封强度、型腔位置精度及表面电阻。若连续3次不合格，则停机调整参数。抽检标准参考IPC-1601规范。

可靠性验证

模拟实际运输与存储条件：

• 老化测试：80℃高温烘箱存放24小时，观察载带是否脆化或变形。
• 高低温循环：-40℃~+85℃循环10次，每次30分钟，检测剥离力变化。
• 运输振动：按ISTA 2A标准进行随机振动测试，元件位移量应小于0.1mm。

选型建议

结语

PP载带凭借其柔软性、耐化学性及经济性，在点胶电感SMT封装中展现出独特优势。凯瑞尔电子材料有限公司拥有21年载带研发制造经验，产品精度达±0.05mm，提供0起订量、免费开模送样服务，助力客户快速验证与量产。如需了解更多产品信息，欢迎访问官网 www.kairuie.com.cn 或联系技术团队交流探讨。我们致力于为电子制造行业提供稳定可靠的包装解决方案。
