前言

在SMT（表面贴装技术）封装过程中，电子包装材料是连接元器件与生产流程的关键纽带。它不仅要保护精密电子元件在运输和存储过程中免受损伤，还需满足高速贴片机的自动化取放要求。随着电子设备向微型化、高可靠性方向发展，对包装材料的性能要求日益严苛。本文以凯瑞尔电子材料有限公司的电子包装机（Taping Machine）为核心，深入探讨SMT代客封装中的自动检测技术，从产品结构、工艺控制、品质检验到选型建议，为行业同仁提供技术参考。

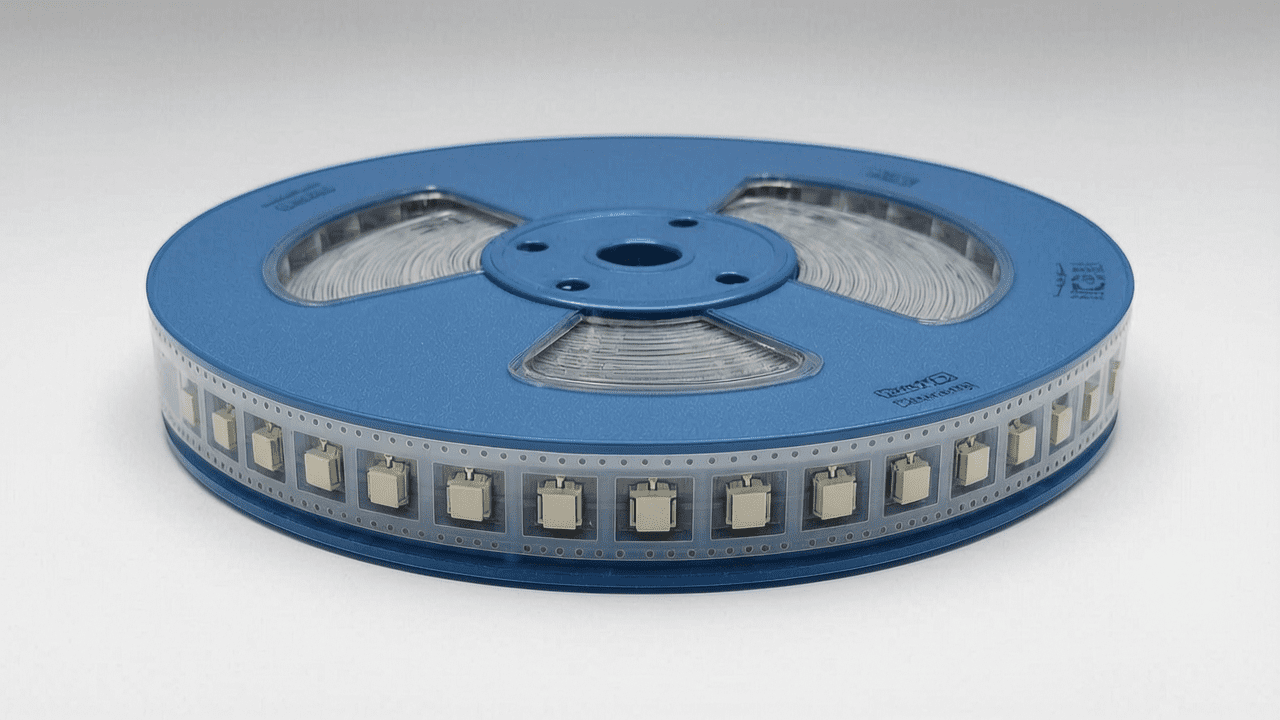

产品基本结构与材料构成

分层结构说明

电子包装材料通常采用多层复合结构，以满足不同功能需求。典型结构包括：

基材层：通常为PET（聚对苯二甲酸乙二醇酯）薄膜，提供机械支撑和尺寸稳定性。
胶粘层：采用热熔胶或压敏胶，确保元器件在载带内固定牢固，同时便于贴片机剥离。
处理层：表面涂覆防静电或润滑涂层，降低摩擦系数，防止静电放电损伤。

关键材料参数

凯瑞尔电子包装机支持多种材料规格，以下为典型参数：

参数	规格
PET厚度	0.05~0.30 mm
胶型	热熔胶（EVA基）、压敏胶（丙烯酸基）
表面电阻	10^6~10^9 Ω/sq（防静电型）
剥离力	0.1~1.0 N（依元器件重量调整）

具体产品型号如半自动手动包装机（可定制）和CCD半自动包装机（可定制），均支持上述材料参数的灵活配置，以满足不同元器件的封装需求。

核心工艺参数控制

温度、压力、时间的推荐范围

在电子包装过程中，热封工艺是决定封装质量的关键。凯瑞尔设备推荐以下参数范围：

参数	推荐范围	对品质的影响
热封温度	120~180°C	温度过低导致粘接不牢，过高则损伤薄膜或元器件
热封压力	0.2~0.6 MPa	压力不足引起气泡或脱层，过大则压碎元件
热封时间	0.5~2.0 s	时间不足胶未完全融化，过长则老化变脆

工艺窗口优化建议

建议通过DOE（实验设计）确定最佳工艺窗口，例如：对于小型电阻电容，采用较低温度（130°C）和较短时间（0.8s）；对于大型连接器，适当提高温度（160°C）和压力（0.5MPa）。定期校验热封头平行度，确保压力均匀分布。

常见问题及解决方案

现象	原因	解决措施
元器件偏移	载带定位不准或振动	调整送料导轨，增加减震垫
剥离力过大	热封温度或压力过高	降低温度5~10°C，减小压力0.1MPa
薄膜起皱	张力控制不当	调整放卷和收卷张力至平衡
静电击穿	材料防静电性能不足	更换表面电阻<10^8 Ω/sq的载带
CCD检测误报	光照或对比度设置不当	调整光源角度和阈值参数

品质检验标准

来料检验（IQC）

对每批次PET薄膜、胶带等原材料进行外观检查（无划痕、污渍）、尺寸测量（宽度公差±0.2mm）及剥离力测试（使用拉力试验机，按IPC-1601标准）。

过程检验（IPQC）

每2小时抽检一次，每次取10个封装样品，检查元器件位置精度（偏移量≤0.1mm）、封合强度（目视无气泡）及CCD检测通过率（≥99.5%）。

可靠性验证

包括：

老化测试：85°C/85%RH条件下存放168小时，检查粘性衰减率<20%；
高低温循环：-40°C~125°C循环100次，无分层或开裂；
运输模拟：振动频率10~500Hz，加速度1.5g，2小时后包装完好。

选型建议

元器件类型	推荐产品方案	关键参数
芯片（QFN/BGA）	CCD半自动包装机 + 防静电载带	表面电阻10^6~10^8 Ω/sq，剥离力0.3~0.5N
连接器	半自动手动包装机 + 加强型载带	PET厚度0.2~0.3mm，热封温度150~170°C
LED	CCD半自动包装机 + 透明载带	透光率>90%，CCD检测亮度阈值可调
电阻电容	半自动手动包装机 + 标准载带	PET厚度0.1mm，剥离力0.1~0.2N

结语

电子包装材料的品质直接决定了SMT产线的良率和效率。凯瑞尔电子材料有限公司凭借多年行业经验，提供从半自动手动包装机到CCD全自动检测设备的完整解决方案，确保每一颗元器件在封装过程中得到精准保护。我们始终致力于技术创新，如防静电涂层、高精度CCD视觉系统等，帮助客户降低生产成本、提升产品可靠性。如需了解更多产品信息，欢迎访问官网www.kairuie.com.cn，或与我们的技术团队交流，共同推动电子封装技术进步。
