PS黑色导电载带与防静电屏蔽盖带：实现10⁶~10⁹Ω稳定阻抗，全面防护芯片ESD损伤

凯瑞尔电子材料

一、前言

在SMT封装流程中，静电放电（ESD）是导致微型芯片失效的首要隐形杀手。随着元器件集成度飙升，栅极氧化层厚度已进入纳米级，人体模型（HBM）仅100V的电压即可造成不可逆损伤。导电载带与防静电屏蔽盖带构成的包装系统，成为从封装到贴片全过程中抵御ESD风险的终端防线。其中，PS黑色导电载带凭借低释气、高尺寸稳定性，配合防静电屏蔽盖带的法拉第笼效应，可确保封装体始终处于等电位环境。本文将以凯瑞尔电子材料有限公司的实际产品为例，深入解析该组合如何在阻抗范围 10⁶~10⁹ Ω 内实现稳定控制、剥离力波动低于±10%的技术内核，为高可靠性电子制造提供选型与工艺参考。

二、产品基本结构与材料构成

2.1 分层结构说明

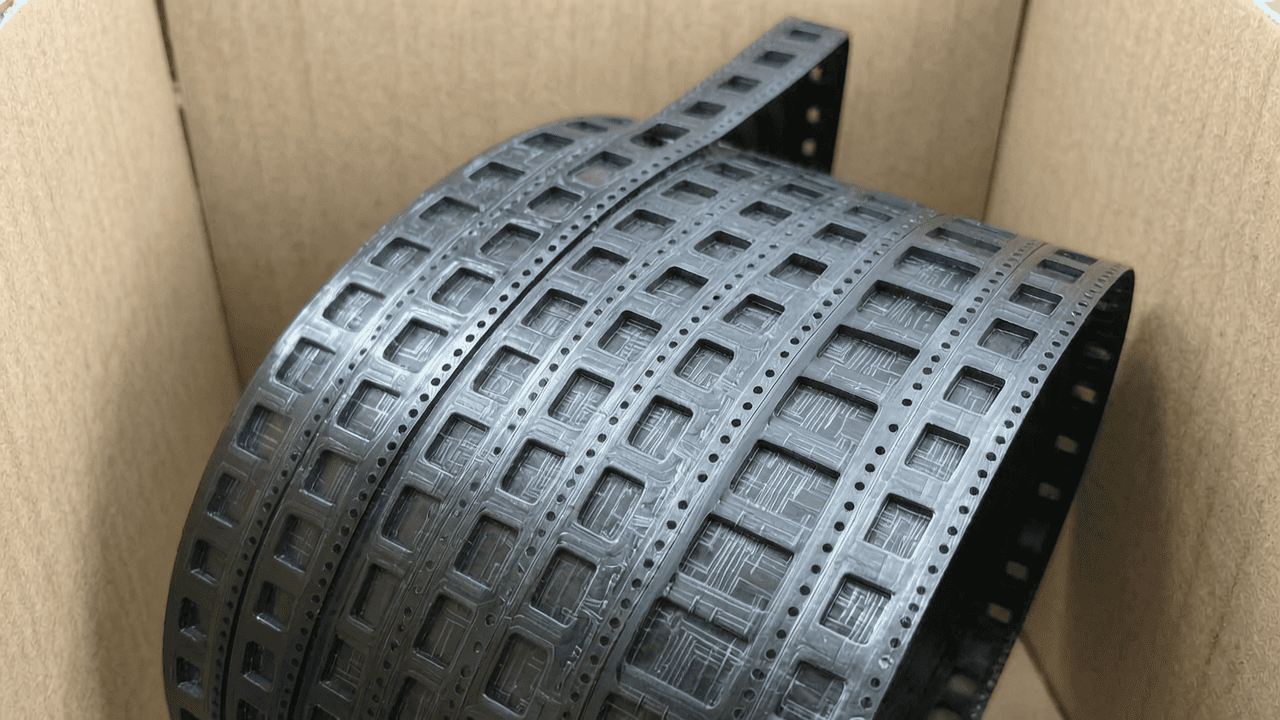

PS黑色导电载带采用三层共挤结构：芯层为聚苯乙烯（PS）本体，保证尺寸稳定性与抗弯曲能力；上、下层为导电PS改性层，通过均匀分散的炭黑或碳纳米管构建导电网络。胶粘层位于载带口袋底部与盖带封合面，通常为热活化型导电亚克力胶。防静电屏蔽盖带则为四层复合：外层PET基膜（12~25μm）提供强度，第二层铝箔（6~9μm）实现静电屏蔽与湿气阻隔，第三层导电胶（约20μm）确保盖带整体电位均衡，内层为防静电涂层（表面电阻10⁶~10⁹Ω）以保护器件接触面。该结构使载带与盖带组合后，任何外部电场均被屏蔽层导入地，内部维持低电位差，完美满足ANSI/ESD S20.20中对敏感器件的防护要求。

2.2 关键材料参数

凯瑞尔旗下KR-PSBT系列黑色导电载带，以PS为基材，表面电阻严格控制在10⁶~10⁹Ω/sq，体积电阻率≤10⁴Ω·cm；典型产品KR-PSBT-0803专用于0402~0805尺寸器件，口袋深度公差±0.03mm。配套的KR-ASCT系列防静电屏蔽盖带，屏蔽效能≥30dB(30MHz-1GHz)，内表面电阻10⁶~10⁹Ω，透光率<0.1%；标准规格KR-ASCT-0510总厚度48±2μm，铝箔层厚度8μm，剥离力稳定在50~80gf（标准测试速度300mm/min）。两者配合后，整个包装体系对15kV以下人体模型放电具有有效屏蔽，且在85℃/85%RH老化96小时后，阻抗值变化率<12%，展现了优异的耐候性。

三、核心工艺参数控制

3.1 封合工艺窗口

实际SMT包装线推荐参数：热封温度155±10℃（实测熔胶区温度），压力0.4±0.1MPa，保压时间0.8~1.2s（载带步进速度≤50mm/s），预热段温度120±15℃。以KR-PSBT-0803搭配KR-ASCT-0510为例，优化参数组合为温度158℃、压力0.45MPa、时间1.0s，可获取剥离力65±8gf的稳定结果。工艺窗口的设计需平衡熔胶活化程度与基材热变形：当温度超过170℃时，PS载带口袋边缘易软化导致尺寸超差；压力高于0.6MPa可能压塌口袋或挤胶；时间过短盖带胶未充分润湿，过长则导致过度交联而剥离力过大甚至盖带断裂。建议通过DOE建立针对不同料号的中心点设置，并引入实时温度监测系统以补偿环境波动。

3.2 参数对品质的影响关系

剥离力是判断封合品质的核心指标，其受温度影响最为显著：温度每升高5℃，剥离力上升约12~15gf，但标准差也会增大；压力主要影响胶层铺展均匀性，过小易造成虚封、局部剥离力低，过大则使胶层过度减薄；时间与剥离力呈正相关，且在1.2s后趋于平稳。表面电阻稳定性则依赖载带与盖带的匹配性：若两者阻抗值差超过一个数量级，在低湿环境（<10%RH）下可能产生电荷积累。工艺优化中必须监控封合区温度曲线，避免热冲击导致盖带铝箔微裂纹，进而影响屏蔽效能。采用热像仪定期校准加热模块，可保证批间一致性。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验（IQC）

IQC环节需对每批载带、盖带进行严格核查：外观无划伤、折痕、颗粒；尺寸方面，载带口袋长度、宽度、深度公差±0.05mm（使用激光测量仪），盖带宽度公差±0.1mm；剥离力使用万能拉力机以300mm/min速度测试，标准值50~80gf；表面电阻按ANSI/ESD STM11.11规范，使用重锤电极测试，要求 10⁶~10⁹Ω且极差≤0.5个数量级；屏蔽效能抽查送第三方或使用近场探头法验证≥25dB。

5.2 过程检验（IPQC）

生产过程中每2小时抽检5片，检查封合外观（无气泡、无虚封）、尺寸（口袋变形≤0.1mm）、剥离力（首件与末件均需测试）。同时监控封合参数记录，若温度波动超过±3℃则需调整。在线静电检测仪全程监测载带表面电位，确保<50V（高敏器件要求<10V）。建立SPC控制图，对剥离力、表面电阻的CPK保持≥1.33。

5.3 可靠性验证

每新料号或年周期至少执行一次全套可靠性测试：湿热老化（85℃/85%RH，168h后剥离力变化<20%、电阻仍达标）；温度循环（-40℃~+85℃，1000次，转移时间<1min，检查无分层、无裂痕）；模拟运输振动（1.5g RMS，3轴向各2h，载带无卡料、盖带无脱开）；此外追加HBM ESD脉冲测试（IEC 61340-3-1），封装后器件耐压需≥2000V。所有结果归档形成物料认证报告。

六、选型建议

根据器件类型与敏感等级，推荐以下组合方案：

七、结语

PS黑色导电载带与防静电屏蔽盖带的组合，以 10⁶~10⁹Ω 的稳定阻抗和卓越的剥离力一致性，构建起微型芯片最可靠的ESD物理防线。从材料结构到封合工艺，再到全链条品质管控，凯瑞尔电子材料有限公司（凯瑞尔）提供涵盖KR-PSBT、KR-ASCT等系列的完整产品矩阵，所有产品均通过JEDEC、EIA-481及ANSI/ESD S20.20认证，满足消费电子至汽车电子的严苛要求。我们诚邀行业伙伴访问官网 www.kairuie.com.cn 获取最新技术白皮书与样品，共同推动静电防护技术的精进。
