SMT封装中PC载带与热封盖带的配合应用技术解析

凯瑞尔电子材料

一、前言

在SMT（表面贴装技术）封装工艺中，载带与盖带的配合是确保元器件在运输、存储和贴片过程中保持稳定性和可靠性的关键环节。PC（聚碳酸酯）载带因其优异的机械强度、耐热性和尺寸稳定性，广泛应用于精密电子元件的包装；而热封盖带则通过加热方式与载带形成牢固密封，提供稳定的剥离力，特别适合高速贴片机（>30K CPH）的自动化作业。本文将从产品结构、工艺参数、常见问题、品质检验及选型建议等方面，深入探讨PC载带与热封盖带的配合技术，为SMT工程师提供实用参考。

二、产品基本结构与材料构成

2.1 PC载带的分层结构

PC载带通常由基材层、胶粘层和处理层组成：

• 基材层：采用聚碳酸酯（PC）材料，厚度常见0.25mm、0.30mm、0.35mm等，具有高抗拉强度（>150MPa）和良好的尺寸稳定性（热收缩率<0.5%）。
• 胶粘层：针对热封盖带，载带表面涂覆热封胶层，胶型通常为EVA基或聚烯烃基热熔胶，涂布厚度10-20μm，确保与盖带的热封强度。
• 处理层：表面防静电处理，表面电阻控制在10^6-10^9Ω/sq，防止静电放电损伤敏感元件。

2.2 热封盖带的材料参数

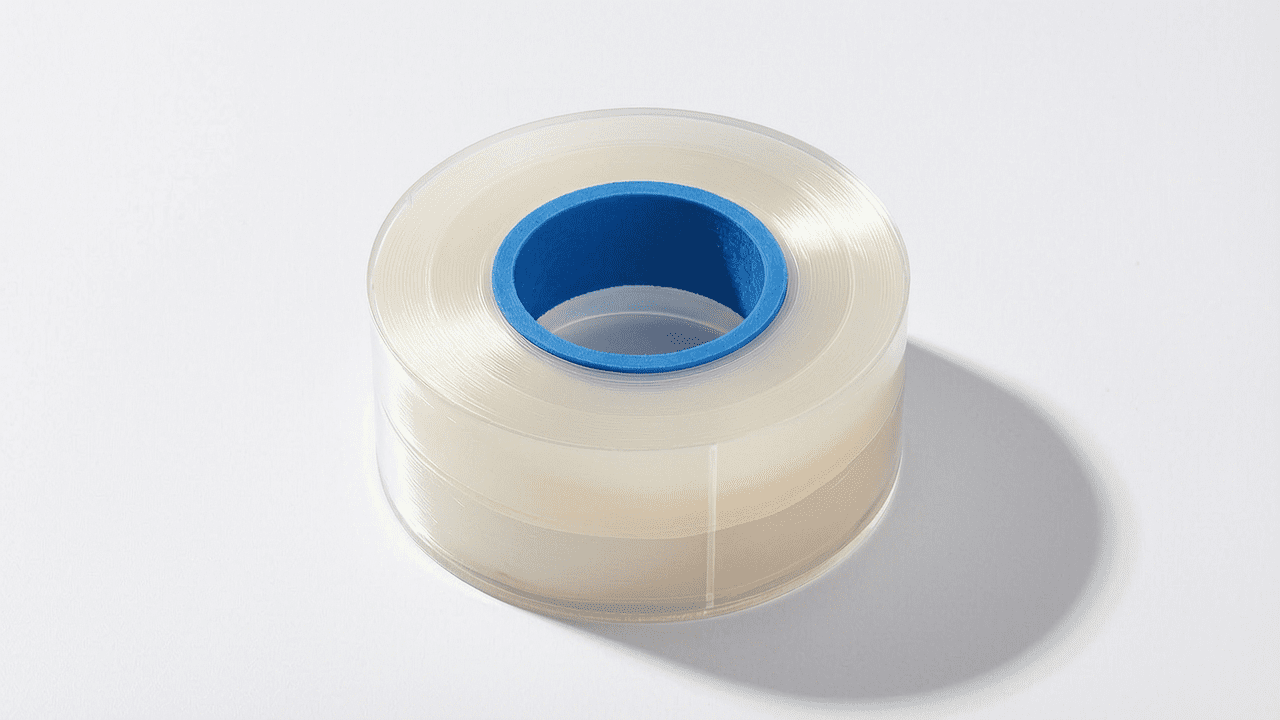

热封盖带由基材（如PET薄膜）、热封胶层和离型层构成。关键参数包括：

• PET厚度：25-50μm，常用35μm。
• 热封温度：130-180℃，依胶型而定。
• 剥离力：0.1-0.6N（依据EIA-481标准），稳定在0.3N左右最佳。
• 表面电阻：10^6-10^11Ω/sq。

凯瑞尔电子材料有限公司提供多种型号的热封盖带，如KR-HS-35（PET厚度35μm，剥离力0.25-0.45N），与PC载带配合时表现出优异的密封性和剥离稳定性。

三、核心工艺参数控制

3.1 温度、压力、时间的推荐范围

热封工艺中，温度、压力和时间是三大核心参数，直接影响封合质量：

3.2 各参数对品质的影响关系

温度与时间存在互补关系：较高温度可缩短时间，但需避免超过胶层耐温极限（通常200℃）。压力需与载带硬度匹配，PC载带刚性较好，可承受较高压力而不变形。建议通过DOE（实验设计）确定最佳窗口：例如温度160℃、压力0.3MPa、时间0.5秒，剥离力可达0.35±0.05N。

3.3 工艺窗口优化建议

• 使用热封试验机模拟生产线条件，测量剥离力并调整参数。
• 定期校准热封头温度均匀性（温差≤±3℃）。
• 对于高速贴片机（>30K CPH），推荐热封型盖带，剥离力稳定性优于自粘型。

四、常见问题及解决方案

五、品质检验标准

5.1 来料检验（IQC）

• 外观：无划痕、气泡、褶皱、污染；载带孔位无毛刺；盖带表面平整。
• 尺寸：载带宽8mm/12mm等，厚度公差±0.02mm；盖带宽度比载带宽0.5-1mm。
• 剥离力：按EIA-481标准，用剥离试验机测试，剥离角度180°，速度300mm/min，范围0.1-0.6N。

5.2 过程检验（IPQC）

• 抽检频率：每批次或每2小时抽检5-10个样品。
• 标准：剥离力在规格范围内；封合密封性（浸水试验无气泡）；元件位置偏移≤0.5mm。

5.3 可靠性验证

• 老化测试：85℃/85%RH，1000小时后剥离力变化≤20%。
• 高低温循环：-40℃~+85℃，100次循环后无分层。
• 运输振动测试：模拟运输振动（频率10-500Hz，振幅1.5mm）后元件无脱落。

六、选型建议

6.1 按元器件类型推荐

6.2 不同场景的选择

对于高速贴片机（>30K CPH），热封盖带是首选，因其剥离力稳定，不易产生飞带。自粘盖带适合小批量或手动包装，但剥离力受温湿度影响较大。凯瑞尔电子提供多种规格的热封盖带，可配合不同厚度的PC载带，满足从低端到高端的封装需求。

七、结语

PC载带与热封盖带的配合是SMT封装中不可忽视的环节，直接影响元件的保护精度和贴片效率。通过合理选择材料、优化工艺参数、严格品质检验，可大幅提升生产良率和可靠性。凯瑞尔电子材料有限公司（官网：www.kairuie.com.cn）致力于提供高品质的SMT电子包装材料，包括PC载带、热封盖带及配套服务。我们欢迎行业同仁交流经验，共同推动SMT封装技术进步。
