SMT电子包装三件套：载带、盖带与卷盘全解析及选型指南

凯瑞尔电子材料

1. 前言

在表面贴装技术（SMT）生产线上，电子元器件的可靠包装是确保高速自动拾取与贴装的关键基石。载带（Carrier Tape）、盖带（Cover Tape）和卷盘（Reel）构成的“包装三件套”，不仅承担着元器件从制造端到贴装端的运输保护，更直接影响贴片机的吸取率、抛料率和最终焊接良率。一根高品质的载带须兼具精准的尺寸公差、稳定的静电耗散性能与耐温性；盖带则需提供可控的剥离力与可靠的密封性；卷盘作为载体，其强度和同心度亦不可忽视。本文将系统梳理这三者的结构特性、核心工艺参数、常见问题与选型策略，并以凯瑞尔电子材料有限公司的主流产品为例，为SMT工程师提供切实的技术参考。

2. 产品基本结构与材料构成

2.1 载带（Carrier Tape）

载带通常采用三层结构：基材层为聚对苯二甲酸乙二醇酯（PET）或聚碳酸酯（PC），厚度范围0.20～0.50 mm，根据元器件尺寸与重量进行选择。凯瑞尔推出的KR-CT系列载带（如KR-CT-0805、KR-CT-0603）针对片式元件优化，PET基材厚度为0.30±0.02 mm，表面电阻率严格控制在10⁴～10⁶ Ω/sq（ANSI/ESD S20.20标准），既能快速耗散静电又避免过快的静电放电损伤元器件。中间层为压敏胶或热熔胶（覆盖于成形凹穴的周边），用于与盖带粘合；处理层则是在PET表面涂覆导电炭黑或金属涂层，确保双面电阻一致性。凹穴（Pocket）的尺寸精度是核心：KR-CT-0805型为英制0805元件设计，穴腔长度2.30±0.05 mm、宽度1.65±0.05 mm、深度1.30±0.05 mm，确保元件在运输和高速贴片中不发生翻转或卡料。

2.2 盖带（Cover Tape）

盖带分为热封型（Heat Seal）和压敏型（Pressure Sensitive）两类。凯瑞尔KR-CV系列热封盖带（如KR-CV-T05）采用PET基膜（厚度50 μm）单面涂布EVA热熔胶层（厚度15 μm），适用于高速热封机。其热封温度窗口宽（150～190℃），剥离力稳定在30～70 gf（通常为0.3 N～0.7 N之间），满足EIA-481标准。胶层的交联度设计使剥离面平滑，无残胶转移。压敏型KR-CV-P系列则涂布丙烯酸压敏胶，用于无法承受高温的低温热敏元件包装，剥离力范围20～50 gf，但需注意其长期存放后有增粘风险。盖带的透光率＞85%（雾度＜5%），便于视觉检查，且表面电阻10⁴～10⁸ Ω，具备防静电能力。

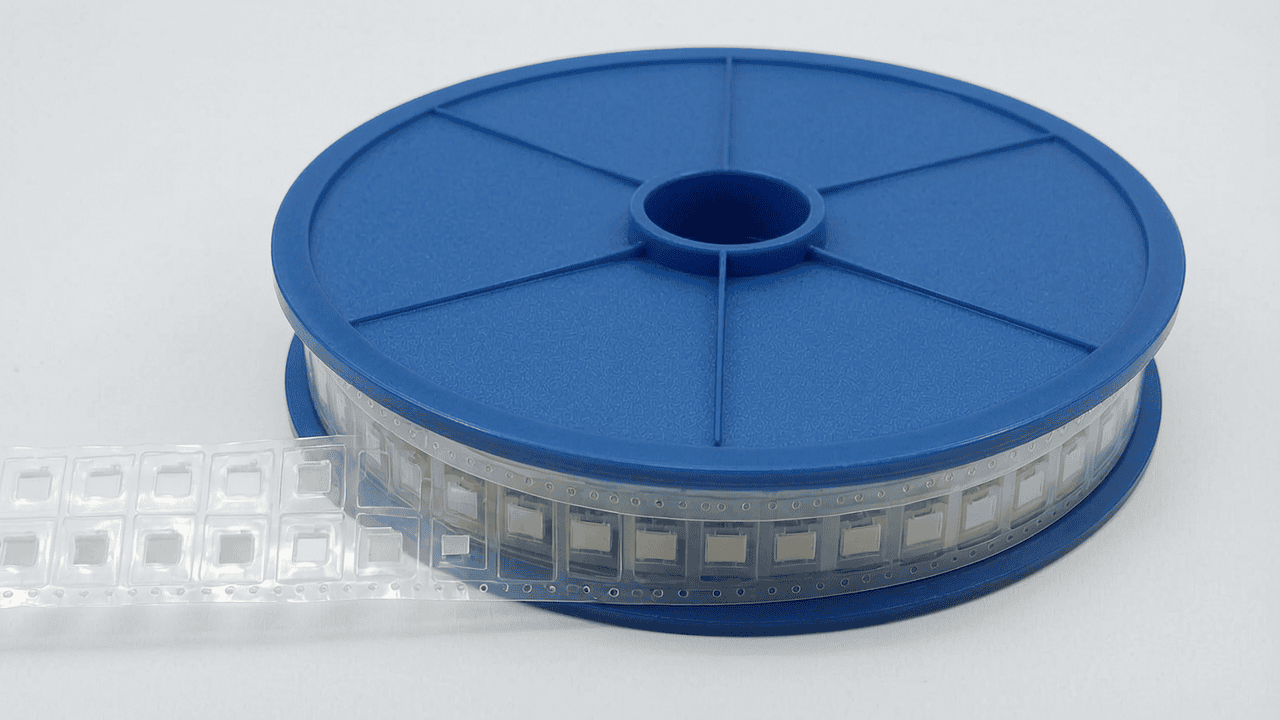

2.3 卷盘（Reel）

卷盘材质多选用高抗冲聚苯乙烯（HIPS）或ABS，直径通常为7英寸（178 mm）或13英寸（330 mm），轴心孔径有1.5英寸（38 mm）标准。凯瑞尔KR-RL-13型（13英寸）盘体采用玻纤增强ABS，环刚度＞500 N，可承载10 kg以上物料而不变形。盘面设计有防滑棱和条码粘贴区，内宽为8 mm、12 mm、16 mm等系列适配不同带宽载带。轴心配合尺寸精确到±0.05 mm，保证在送料器上顺畅旋转。所有卷盘均经预烘烤（80℃×4 h）以杜绝湿气，并表面电阻＞10¹⁰ Ω以防静电积聚对元器件的潜在危害。

3. 核心工艺参数控制

3.1 热封工艺参数

使用凯瑞尔KR-CV-T05盖带与KR-CT系列载带搭配时，推荐热封温度为165±5℃，压力0.4±0.05 MPa（指封头实际作用在盖带表面的压强），热封时间0.8±0.2 s。温度过低（＜150℃）会导致胶层未充分熔融，剥离力低于20 gf，运输中易开带；温度过高（＞190℃）则引发胶层过度交联或碳化，剥离力剧增至100 gf以上，贴片机吸取时可能拉带不畅甚至断带。压力需均匀分布，压头平面度要求＜0.02 mm，否则局部密封不牢。工艺窗口建议采用DOE优化：先固定时间和压力，阶梯升温制样测试剥离力曲线，选取稳定中值的±10℃作为窗口。凯瑞尔实验室数据表明，在170℃/0.4 MPa/0.8s条件下，剥离力均值45 gf，CPK＞1.33。

3.2 卷绕张力控制

载带在卷盘上的卷绕张力直接影响元器件在凹穴内的姿态。推荐张力值：带宽8～12 mm时为15～20 gf，16～24 mm时为25～35 gf。张力过小会导致层间松弛，运输振动后元件易跳出；张力过大则使载带伸长变形，甚至凹穴扭曲导致元件卡死。凯瑞尔采用恒张力复卷机（精度±2 gf）并配置纠偏系统，保证边缘整齐度＜0.5 mm。此外，卷绕速度应与热封速度匹配，一般＜30 m/min，过快产生静电积累和胶层未冷却定形。

3.3 环境控制

包装车间须维持温度22±3℃、相对湿度＜40%RH（防潮元件须＜10%RH）。因PET基材吸湿率低（0.3%），但盖带胶层在高湿下吸湿后可能降低剥离力。工作台面及设备均须可靠接地，静电消散时间＜0.1 s（1000V衰减至100V）。凯瑞尔包装产品存放在ESD屏蔽袋内，出货前抽检湿度指示卡，确保符合J-STD-033标准。

4. 常见问题及解决方案

以下表格归纳了SMT载带/盖带使用中的典型问题，基于凯瑞尔技术团队现场分析数据：
