SMT载带盖带胶盘精准匹配技术全解析

凯瑞尔电子材料

一、前言

在SMT表面贴装技术中，载带、盖带与胶盘作为电子元器件的包装载体，承担着从元件编带、运输到贴片机供料的全程保护任务。三者匹配不当会导致抛料、元件翻转、静电损伤等问题，直接影响生产良率。本文基于凯瑞尔电子材料有限公司多年技术积累，从材料结构、工艺参数、常见缺陷到品质检验全面阐述匹配要点，并结合凯瑞尔实际产品方案给出选型建议，助力SMT产线实现高效稳定贴装。

二、产品基本结构与材料构成

1. 分层结构说明

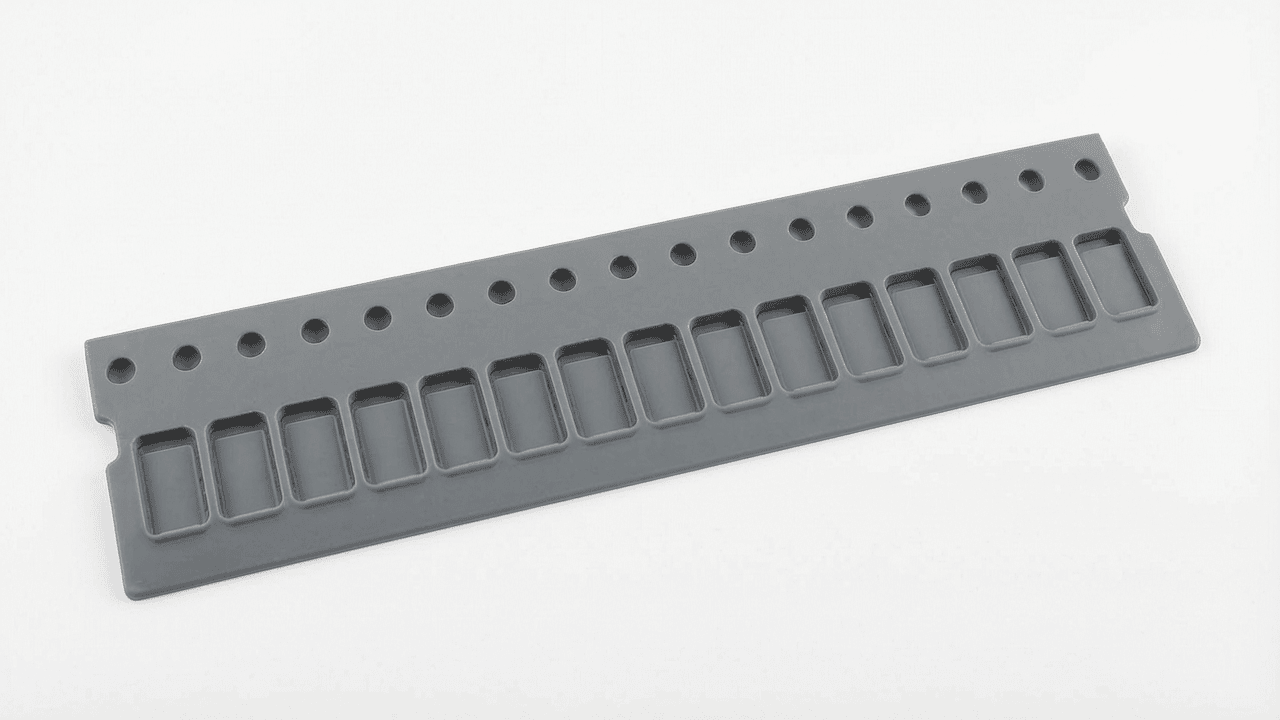

载带由基材层、热封胶层和功能涂层构成。基材层通常采用聚苯乙烯(PS)或聚碳酸酯(PC)，凯瑞尔KR-CT-0812系列载带以PS为基材，厚度0.25mm±0.02，确保尺寸稳定性。胶层为热熔压敏胶，涂布厚度5-8μm，实现与盖带的可靠热封。盖带KR-PET-0812采用PET基材复合抗静电涂层，热封温度窗口宽。胶盘KR-RL-330为PS材质，内径33cm，配合载带卷绕，边缘光滑防刮擦，并经过动平衡校准，避免高速放卷抖动。

2. 关键材料参数

载带关键指标：口袋尺寸精度±0.05mm，表面电阻1×10^6-1×10^9Ω，符合ANSI/EIA-481标准，拉伸强度≥50MPa。盖带KR-PET-0812剥离力30-50g，透光率>90%，热封温度130-180℃，雾度<5%，满足AOI检测需求。胶盘KR-RL-330抗弯强度≥80N，动平衡精度等级G6.3，端面跳动≤0.2mm，确保10000rpm高速放卷无摆动。凯瑞尔提供全系列尺寸，载带宽度覆盖8mm至56mm，口袋深度0.1-10mm，适配01005至QFP等各类封装。

三、核心工艺参数控制

1. 温度、压力、时间的推荐范围

热封工艺三要素：温度设定145±10℃（PET盖带），压力0.3-0.5MPa，封合时间0.15-0.3秒。针对凯瑞尔KR-PET-0812盖带，推荐参数为温度150℃，压力0.4MPa，时间0.2秒，此时剥离力稳定在40g左右。温度过低易虚封，导致运输元件散落；温度过高则胶层溢出污染压头。压力需通过高精度调压阀控制，偏差≤±0.02MPa，避免局部过压形成深封痕。

2. 各参数对品质的影响关系

实验数据显示，温度每升高10℃，剥离力增加约15g，但超过170℃后PET基材易软化变形。压力增大0.1MPa，热传导效率提升，封合强度上升，但封痕宽度增加0.2mm，可能影响盖带外观及贴片机传感器识别。时间延长0.05秒，剥离力先增大后趋于饱和，过长则胶层热分解。三因素存在交互作用，推荐使用响应曲面法(RSM)进行工艺窗口优化，确保剥离力CPK≥1.33。

3. 工艺窗口优化建议

建议采用凯瑞尔KR-HS300封合机，配备PID温控模块，温度波动≤±1℃。定期校验压力传感器，保持封合压头平面度在0.02mm以内，每班清洁压头残留胶渍。更换批次时，先进行10组剥离力验证，微调参数至目标值。封合环境湿度≤60%RH，防止胶层吸潮导致剥离力上升。建立SPC控制图，预警工艺漂移，每月进行CPK评估，确保长期稳定性。

四、常见问题及解决方案

典型问题分析

下表汇总了SMT封装中载带盖带胶盘匹配的五大常见问题，现象、原因及应对措施。以上问题的产生往往源于参数设置不当或材料批次波动，需建立完善的工艺监控体系。凯瑞尔技术团队可根据客户产线定制热封参数，并通过DOE验证确保稳定性。建议每月对封合设备进行CPK评估，剥离力CPK≥1.33为达标，同时每季度校验量测系统，确保GR&R≤10%。

五、品质检验标准

1. 来料检验（IQC）

IQC需检验载带外观无毛刺、划痕，口袋深度±0.05mm内，使用影像测量仪抽检10pcs/批，并记录数据。盖带剥离力测试按EIA-481标准，取100mm长试条，30mm/min速度剥离，力值30-50g为合格，超出则隔离评审。胶盘检查同心度≤0.1mm，端面跳动≤0.2mm，匹配卷径公差±0.5mm，防止卷绕不齐。所有来料需附带供应商COC报告，凯瑞尔每批产品出厂前均经过全检。

2. 过程检验（IPQC）

IPQC每2小时抽检5pcs，检查封合剥离力、口袋尺寸及元件完整性，使用剥离力测试仪实时监控，控制图判稳。发现异常立即停线调整参数，并追溯前2小时产品全检。抽检频率可根据历史数据动态调整，当CPK<1.33时加倍抽检。同时，每班使用标准元件试编100pcs验证其嵌入姿态，确保无翻转、无损伤。

3. 可靠性验证

可靠性测试包括：高温85℃/85%RH老化168h，剥离力衰减≤20%；高低温循环-40~85℃ 100次，载带无脆裂，盖带无分层；运输振动测试，按ISTA-1A标准，连续振动1h，元件无散落，胶盘无破裂。凯瑞尔产品均通过SGS检测，并提供第三方报告，确保满足车规及工规严苛环境。

六、选型建议

1. 按元器件类型推荐产品方案

根据元件尺寸和重量，推荐如下组合：0201-0402小元件，选用KR-CT-0812-8mm载带+KR-PET-0812-5.3mm盖带+KR-RL-330胶盘；SOP-8封装，选用KR-CT-1216-12mm载带+KR-PET-1216-9.3mm盖带+KR-RL-330；QFP大型器件，选用KR-CT-2444-24mm载带+KR-PET-2444-25.5mm盖带+KR-RL-560大胶盘。特殊需求可定制，凯瑞尔提供免费样品测试及选型技术支持。

2. 场景对比表格

下表列出常见应用场景的优选组合及关键特性，选择合适组合可提升贴片效率5%以上，减少抛料率至50PPM以下。所有推荐均经过产线验证，确保兼容主流贴片机NPM、YS系列。

七、结语

载带、盖带与胶盘的精准匹配是SMT封装成功的关键。凯瑞尔电子材料有限公司深耕行业多年，载带KR-CT系列、盖带KR-PET系列及胶盘KR-RL系列已通过ISO 9001及IATF 16949认证，为数千家电子制造企业提供稳定可靠的包装方案。欢迎访问官网www.kairuie.com.cn获取产品手册，或致电技术团队深入交流。我们期待与同行携手，推动SMT包装材料的技术进步。
