SMT自动包装技术解析：上带膜工艺与选型指南

凯瑞尔电子材料

前言

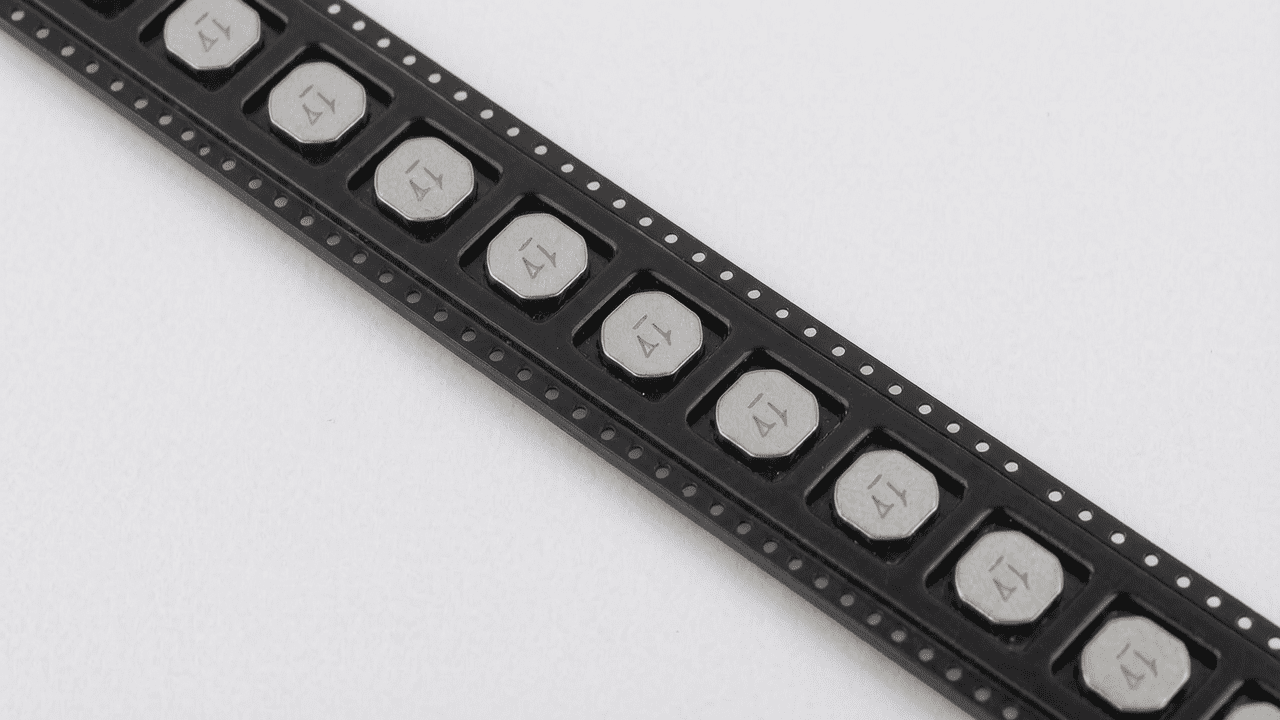

在SMT（表面贴装技术）封装过程中，上带膜（Cover Tape）作为载带（Carrier Tape）的配套材料，承担着保护精密电子元件在运输、仓储及贴片环节中不受污染、移位或损伤的关键作用。随着电子元器件向微型化、高集成度发展，对上带膜的剥离力稳定性、耐温性、静电防护等性能提出了更高要求。本文将从产品结构、工艺参数、常见问题及选型方案等角度，系统解析SMT自动包装用上带膜的技术要点，为电子制造企业提供实用的技术参考。

产品基本结构与材料构成

分层结构说明

典型的上带膜采用三层复合结构：基材层、胶粘层和处理层。基材层通常为聚酯（PET）薄膜，提供机械强度和尺寸稳定性；胶粘层采用热封胶或压敏胶，实现与载带的可靠封合；处理层（如防静电涂层或离型层）用于调节表面电阻或改善剥离性能。

关键材料参数

以凯瑞尔电子材料有限公司的KR系列上带膜为例：

其中，KR-HS系列热封上带膜适用于高速自动封合，剥离力稳定性优异；KR-PS系列自粘上带膜则适用于对热敏感或需要低温封装的元件。

核心工艺参数控制

温度、压力、时间的推荐范围

热封工艺中，封合温度通常控制在120~180°C，压力为0.2~0.5 MPa，封合时间为0.2~0.5秒。具体参数需根据胶型、载带材质及环境温度调整。例如，KR-HS-125型推荐温度150±5°C，压力0.3 MPa，时间0.3秒，可达到最佳剥离力（30~50 gf）。

各参数对品质的影响关系

温度过高会导致胶层过度流动，造成剥离力过大或残胶；温度过低则封合不牢，易出现起翘。压力不足会使封合线不连续，压力过大则可能压伤元件。时间过短胶粘剂未充分浸润，过长则可能引起热变形。建议通过DOE实验优化工艺窗口，确保剥离力波动在±10%以内。

工艺窗口优化建议

在实际生产中，可先固定压力和时间，以5°C为步进进行温度梯度测试，记录剥离力数据，选取平坦区间的中值。同时，注意环境温湿度对胶粘剂性能的影响，建议车间温度控制在23±3°C，湿度40~60%RH。

常见问题及解决方案

品质检验标准

来料检验（IQC）

外观：膜面应无划痕、气泡、脏污、褶皱，宽度公差±0.3mm。尺寸：长度偏差≤±2%，卷芯内径76.2mm（3英寸）或152.4mm（6英寸）。剥离力：按EIA-481标准测试，取5个样品平均值，偏差≤±15%。

过程检验（IPQC）

每卷上带膜上机前抽检外观和剥离力，每小时检查一次封合效果，包括剥离力、封合线宽度（建议0.5~1.0mm）及有无起翘。记录数据并绘制SPC控制图。

可靠性验证

老化测试：85°C/85%RH条件下放置168小时，剥离力变化率≤20%。高低温循环：-40°C~85°C循环100次，无分层、裂纹。运输振动测试：按ISTA 2A标准，包装后无元件移位或脱落。

选型建议

结语

上带膜作为SMT自动包装的核心辅材，其性能直接影响贴片良率和生产效率。凯瑞尔电子材料有限公司深耕电子包装材料领域，提供从半自动手动包装机到全自动CCD检测振动盘自动印字包装机的完整解决方案，产品覆盖8~88mm载带宽度，支持热封/自粘定制，并严格通过IQC、IPQC及可靠性验证。我们致力于以稳定的产品质量和专业的工艺支持，助力客户实现零缺陷封装。如需进一步了解产品详情或技术交流，欢迎访问官网www.kairuie.com.cn，或联系我们的技术团队。期待与行业同仁共同探讨SMT包装技术的优化与创新。
