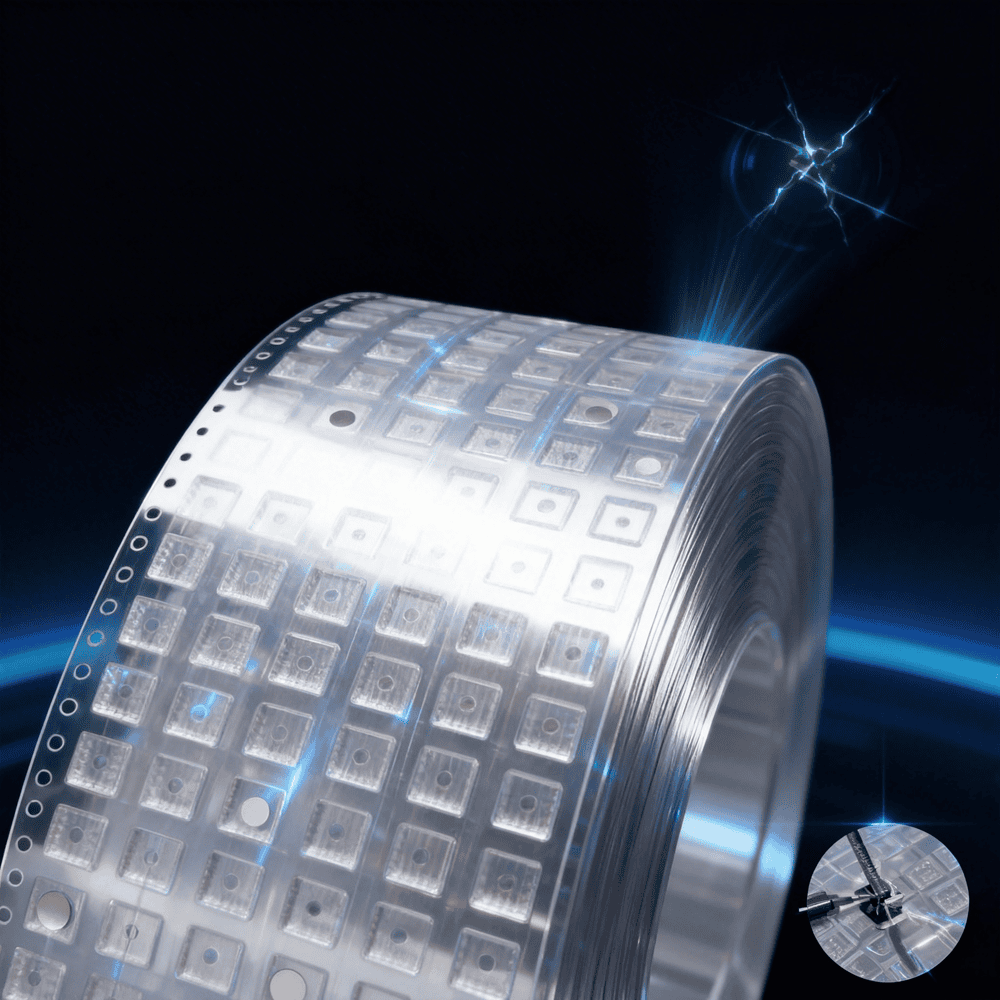

防静电透明 PS 载带 高清可视 IC/LED 精密元件包装载带
防静电透明 PS 载带
高清可视 IC/LED 精密元件包装载带
常规宽度：8mm、12mm、16mm、24mm、32mm、44mm、56mm、72mm、88mm
材质：透明抗静电 PS | 尺寸公差 ±0.05mm | 无尘制程 | 长度数量均可定制
一、产品简介
本品采用高透明抗静电 PS 原料挤出成型，透光性优异、静电防护稳定。
适配 IC 芯片、LED 灯珠、传感器、连接器等精密元器件卷带封装，搭配盖带使用满足 SMT 自动化上料需求。
高清透视效果可直接检视元件外观，适配光学检测设备，兼顾防护与质检效率。
二、基础参数
| 参数项目 | 规格详情 |
|---|---|
| 产品名称 | 防静电透明载带、高清 PS 载带、IC/LED 专用包装载带 |
| 基材材质 | 抗静电级 PS 聚苯乙烯 |
| 外观样式 | 高透明通体 |
| 标准带宽 | 8~88mm 九种规格可选 |
| 带体厚度 | 0.25-0.45mm，支持定制 |
| 核心尺寸公差 | ±0.05mm |
| 表面电阻 | 10⁶-10⁹Ω 永久防静电 |
| 透光率 | ≥90%，成像清晰 |
| 生产等级 | 千级无尘，低粉尘低析出 |
| 产品长度 | 单卷米数按需定制 |
| 采购数量 | 可灵活自定义下单 |
三、适用范围
- 各类封装 IC：SOP、QFP、QFN、BGA、DFN 系列芯片
- 光电元器件：SMD、COB 全规格 LED 灯珠封装收纳
- 贴片被动件：电阻、电容、电感微型贴片元件
- 分立器件：二极管、三极管、MOS 管、石英晶振
- 精密配件：连接器、MEMS 传感器、小型继电器
- 生产应用：SMT 全自动贴片机连续供料作业
四、产品核心优势
-

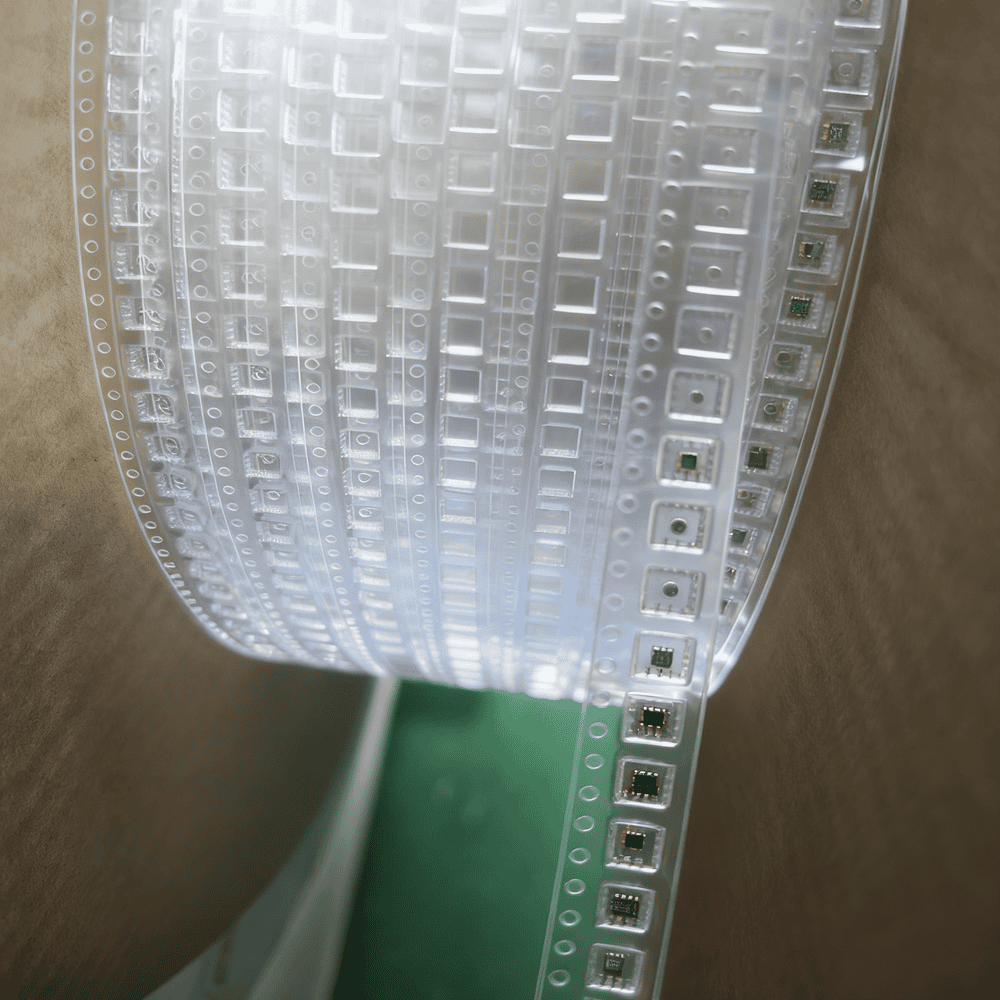

高清透视，质检便捷
透光率达 90% 以上，无需撕开盖带即可查看元件外观、印字与摆放状态，大幅提升人工巡检与 AOI 光学识别效率。
-
长效防静电保护
基材内置抗静电母粒，非表面涂层工艺，防护性能持久稳定，有效释放静电，避免精密元件被静电损伤。
-

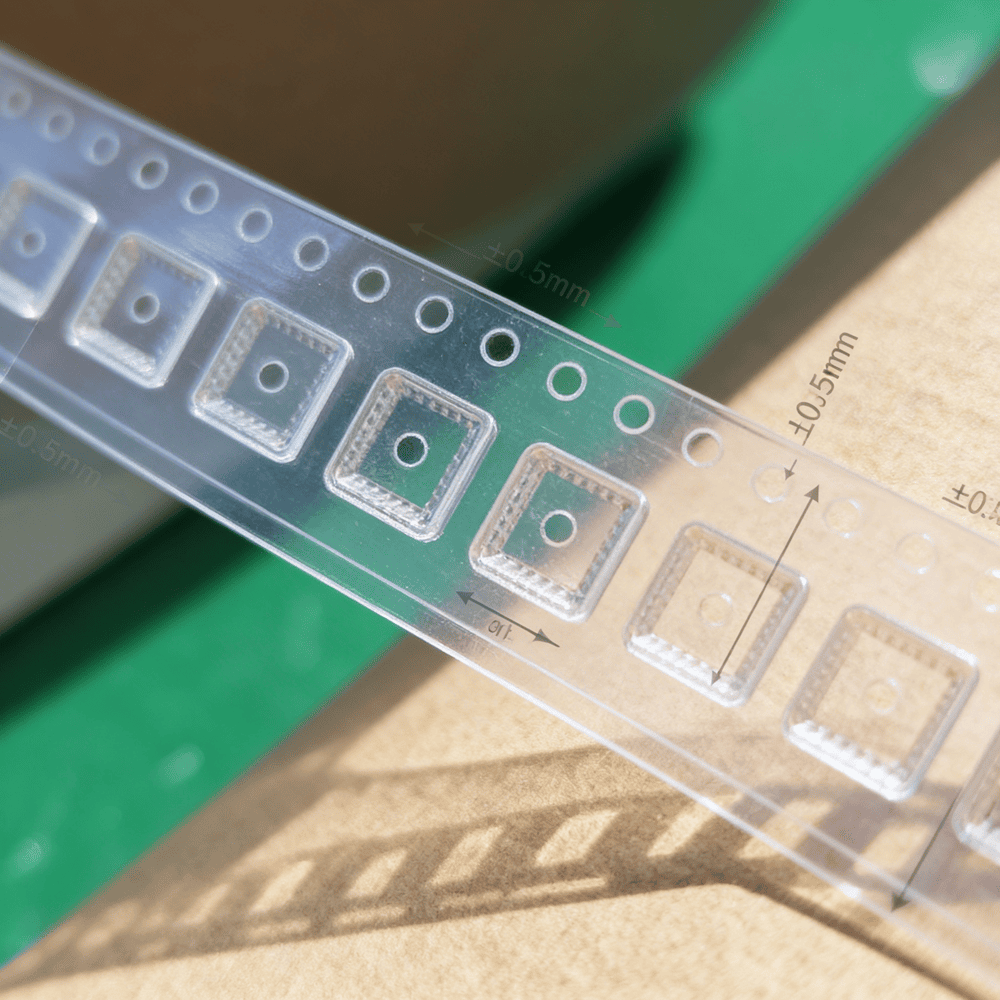

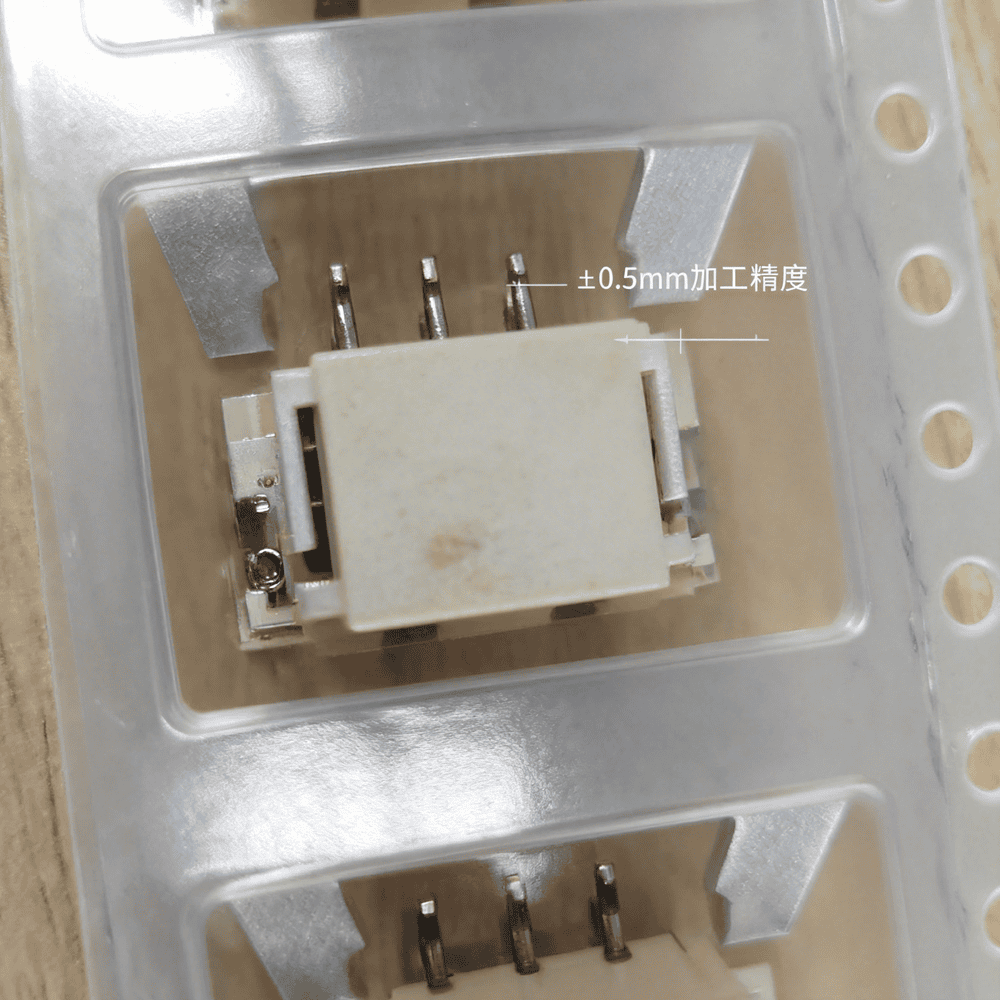

精密尺寸标准
带宽、腔体、孔位间距严控 ±0.05mm 公差，与盖带贴合紧密，设备进料顺畅无卡顿，适配高速自动化产线。
-
无尘洁净生产
无尘车间加工制作，杂质析出少，符合高端封装环境要求，杜绝元件表面污染，保障成品良率。
-
材质稳固耐用
PS 基材刚性足不易形变，盘面光滑无毛刺，不会划伤元件引脚与外观，适合大批量量产包装。
-
规格覆盖全面
九款标准带宽，从小型贴片元件到大功率模组均可匹配，选型适配场景广泛。
-
定制灵活度高
卷装长度自由设定，按需生产减少物料损耗，可匹配不同设备收卷参数。
五、带宽选型参考
| 载带宽度 | 适配元件品类 |
|---|---|
| 8mm | 0402/0603 微型贴片、SOT 小封装器件 |
| 12mm | 小型 IC、常规尺寸 LED、小体积晶振 |
| 16mm | 中小型芯片、5050 类 LED、普通传感器 |
| 24mm | 宽体芯片、FPC 板对板连接器 |
| 32mm | QFP/QFN 中型集成电路、电源芯片 |
| 44mm | BGA 主控芯片、大尺寸 IC 器件 |
| 56mm | 功率模块、大功率电子元件 |
| 72mm | 超大尺寸电子模组、加长连接器 |
| 88mm | 特殊定制特大规格元器件 |
六、详细技术指标
| 检测类目 | 执行标准 |
|---|---|
| 基础材质 | 抗静电 PS |
| 外观透明度 | 高透明，雾度≤5% |
| 宽度公差 | ±0.05mm |
| 厚度公差 | ±0.03mm |
| 腔体 / 孔位公差 | ±0.05mm |
| 静电防护等级 | 10⁶~10⁹Ω |
| 洁净标准 | Class 1000 级 |
| 拉伸强度 | ≥25MPa |
| 耐热变形温度 | ≥70℃ |
| 储存环境 | 15-30℃，湿度 40%-70% RH |
| 保质期限 | 原厂密封存放 12 个月 |
七、尺寸检测规范
| 检测项目 | 允许公差 | 检测工具 | 使用作用 |
|---|---|---|---|
| 整体带宽 | ±0.05mm | 影像投影仪 | 保障盖带精准封合 |
| 腔体长宽 | ±0.05mm | 精密投影仪 | 元件放置稳固不晃动 |
| 腔体深度 | ±0.05mm | 深度测量仪 | 元件高度统一规整 |
| 孔位间距 | ±0.05mm | 投影仪 | 设备精准定位进料 |
| 盘面翘曲度 | ≤1mm/300mm | 平板台面 | 整体封合平整贴合 |
八、常规卷长参考
| 带宽区间 | 常用定制米数 | 单卷最大长度 |
|---|---|---|
| 8-12mm | 100m、200m、300m | 500m |
| 16-24mm | 100m、200m | 400m |
| 32-44mm | 100m、150m | 300m |
| 56-72mm | 50m、100m | 200m |
| 88mm | 50m | 100m |
九、透明与黑色载带对比
| 性能项目 | 本款透明抗静电载带 | 黑色导电载带 |
|---|---|---|
| 通透可视性 | 透光率高，直接检视元件 | 完全遮光，无法目视查看 |
| 光学检测适配 | 适配 AOI 设备识别 | 需搭配专用光源识别 |
| 适用元件 | 常规 IC、LED 通用元件 | 光敏类特殊芯片器件 |
| 静电等级 | 10⁶-10⁹Ω 防静电 | 10³-10⁵Ω 高导电 |
十、使用注意事项
- 存放于阴凉干燥环境，避开强光直射、高温潮湿区域。
- PS 材质易吸附潮气，拆封后尽快使用，剩余物料密封保存。
- 作业台面与生产设备做好接地，降低静电堆积风险。
- 建议搭配同规格透明盖带封装，保证密封与检测效果。
- 包装光敏元器件，可更换黑色遮光款载带使用。
十一、配套盖带匹配
| 载带宽度 | 适配盖带规格 | 推荐类型 |
|---|---|---|
| 8mm | 5.4mm | 透明抗静电热封盖带 |
| 12mm | 9.3mm | 透明抗静电热封盖带 |
| 16mm | 13.3mm | 透明抗静电热封盖带 |
| 24mm | 21.3mm | 透明抗静电热封盖带 |
| 32mm | 25.5mm | 透明抗静电热封盖带 |
| 44mm | 37.3mm | 透明抗静电热封盖带 |

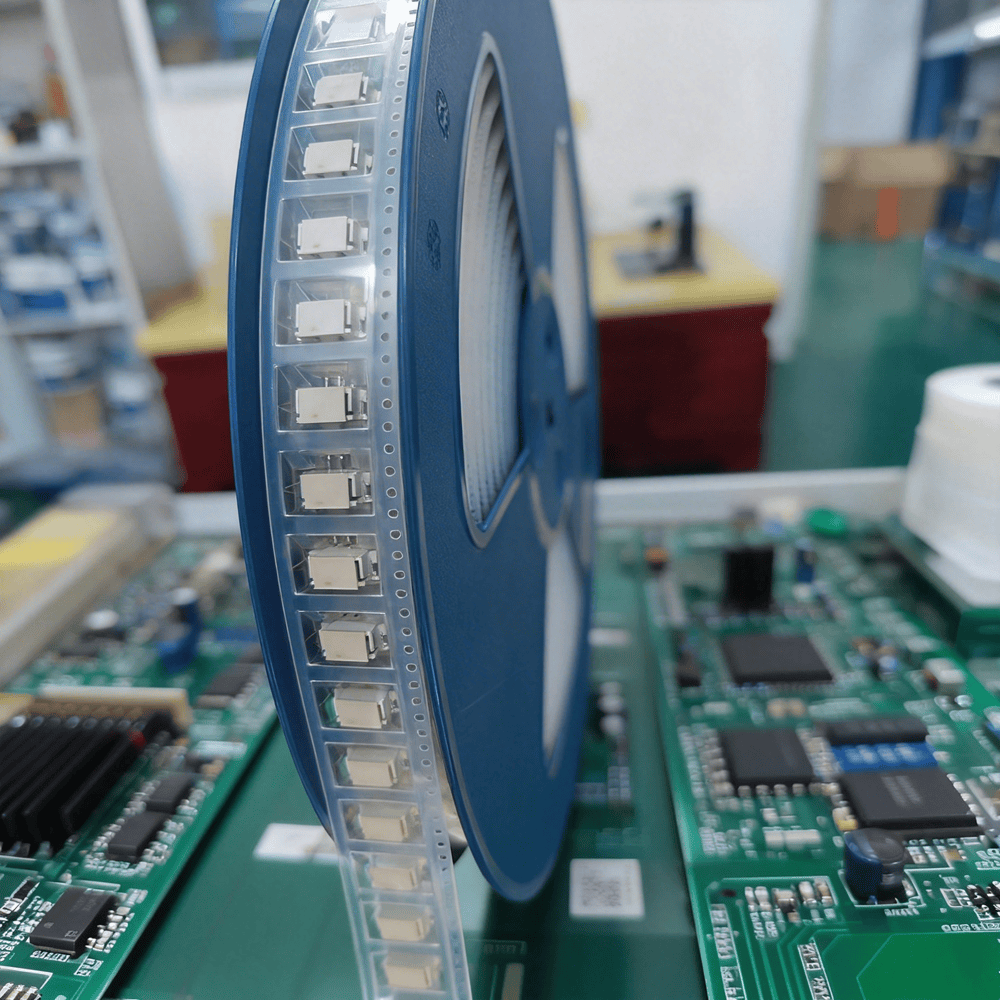

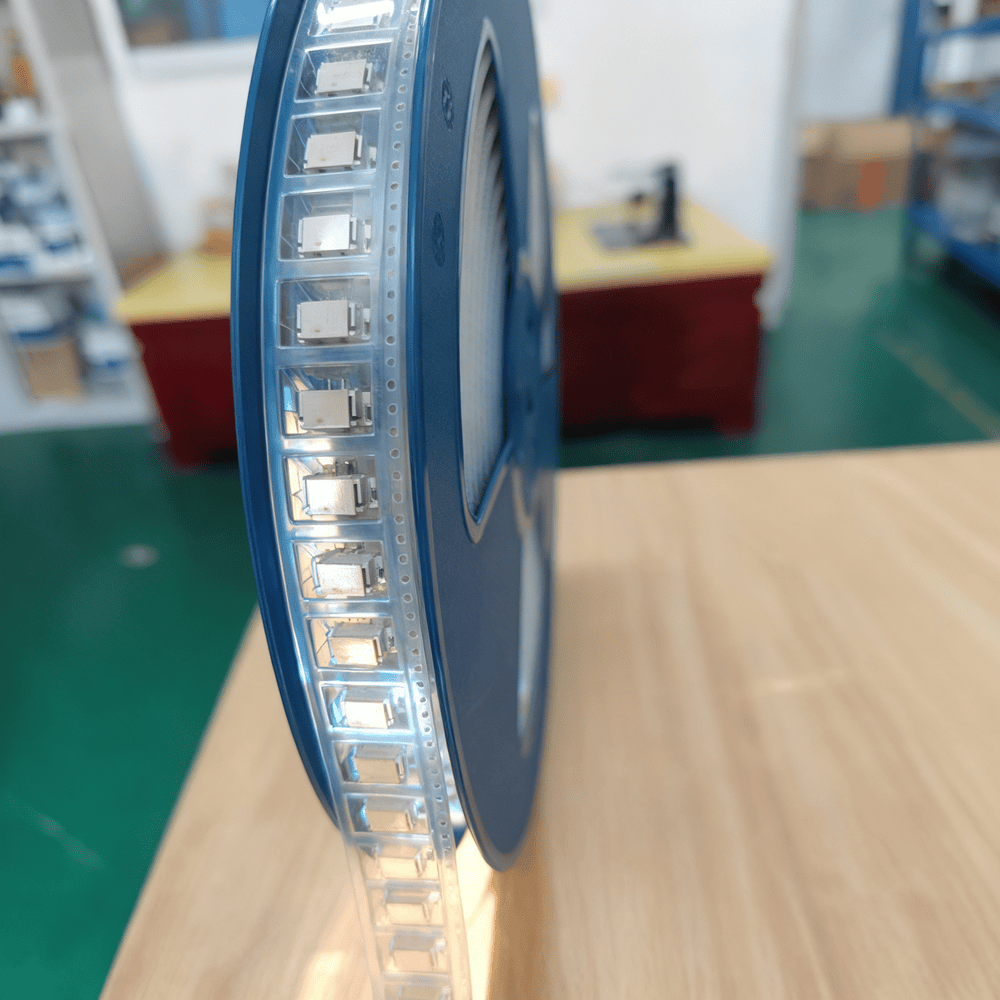

十二、包装形式
带体规整缠绕 7 寸 / 13 寸标准塑胶卷盘，单卷采用防静电袋密封防护，外层加厚纸箱缓冲打包。
每卷标注带宽、长度、生产批次、静电参数、透光指标等信息。
十三、定制服务范围
| 定制项目 | 可选规格区间 |
|---|---|
| 载带宽度 | 4mm-120mm 任意尺寸 |
| 腔体深度 | 0.3mm-10mm 按需调整 |
| 带体厚度 | 0.20mm-0.60mm 灵活定制 |
| 腔体外形 | 按产品实物开模定做 |
| 静电等级 | 多档电阻规格可选 |
| 透光标准 | 85%-95% 清晰度可调 |
| 洁净等级 | 十级、百级、千级洁净款 |
| 模具制作 | 快速开模，7-15 天出具样品 |
十四、品质保障
✅ 每批次附带尺寸、电阻、透光率检测报告
✅ 提供粉尘洁净度检测数据
✅ 符合 RoHS、REACH 无卤环保标准
✅ 支持第三方机构送检核验
十五、采购核心亮点
🔍 高清通透外观，质检检测两不误
⚡ 原生防静电材质，防护性能持久稳定
📐 精密公差制造，适配高速 SMT 生产线
🧼 无尘生产工艺，高端封装场景通用
📏 多规格多长度，按需定制减少损耗
🏭 工厂源头供货，性价比优势显著
⏱ 常规现货库存，3-7 天快速发货
