全尺寸CCD检测：精密载带尺寸控制保障SMT精准吸取

凯瑞尔电子材料

一、前言

在表面贴装技术（SMT）高度自动化的今天，载带作为电子元器件的承载与输送载体，其尺寸精度直接决定了贴片机吸取的稳定性和良品率。随着0201、01005等微型元件以及高密度封装的广泛应用，SMT产线对载带的口袋尺寸、索引节距等关键参数的精度要求已进入微米级时代。任何微小的尺寸偏差都可能导致吸取不良、抛料率高甚至元件损伤，严重影响生产效率和产品质量。全尺寸CCD（Charge-Coupled Device）检测技术凭借其非接触、高速、高精度的特点，为载带制造提供了可靠的质量闭环，成为保障精密SMT吸取的关键手段。本文将深入探讨全尺寸CCD在载带尺寸控制中的应用，覆盖材料结构、工艺参数、常见问题及选型策略，全面解析如何通过精准测量实现零缺陷交付。

二、产品基本结构与材料构成

2.1 载带的分层结构

载带通常采用三层复合结构：基材层、胶粘层和处理层。基材层多选用PET（聚对苯二甲酸乙二醇酯）薄膜，厚度根据元件重量和口袋深度在0.2～0.5mm范围内选择，具有优异的尺寸稳定性与耐温性；胶粘层采用压敏胶或热封胶，封合强度需确保在运输和使用中不脱开，同时满足开口力要求，典型剥离力为30～80g/cm；处理层位于基材表面，通常包含防静电涂层，表面电阻值控制在10⁶～10¹⁰Ω，防止静电损伤敏感器件。凯瑞尔电子材料有限公司的标准载带基材使用高品质PET，并可定制导电、防静电处理，满足ANSI/ESD S20.20等标准。

2.2 关键材料参数

为满足全尺寸CCD检测的精度要求，材料本身的均匀性和公差控制至关重要。下表列出凯瑞尔载带的典型材料参数：

实际生产中，凯瑞尔通过来料检验确保每批薄膜的厚度和表面特性符合设计值，为后续成型和CCD全检奠定基础。

三、核心工艺参数控制

3.1 CCD全尺寸检测参数及其定义

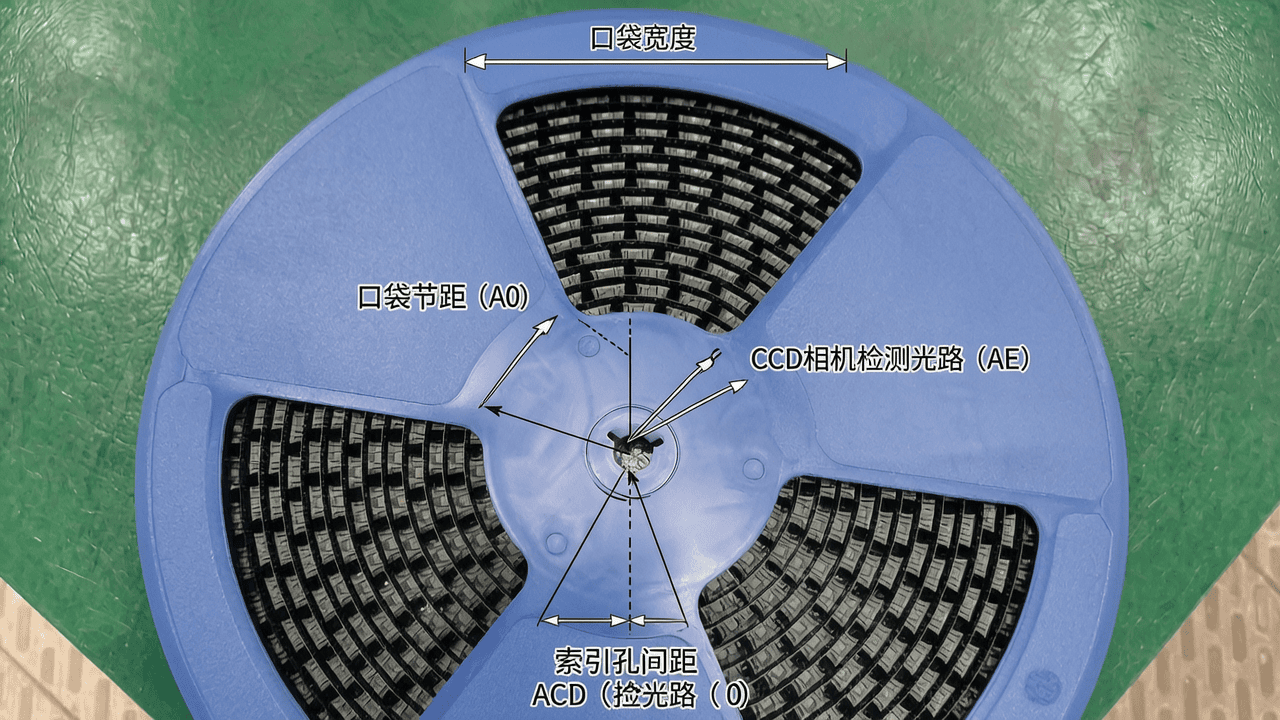

凯瑞尔载带生产线配备的全尺寸CCD检测系统可覆盖以下关键尺寸参数，所有检测精度均达到±0.05mm：

全尺寸测量并非简单的一次抓取，而是通过多站CCD相机同步采集，实时进行图像处理，能同时检测方向、破损、缺件等外观缺陷。这种集成式检测确保了产品一致性。

3.2 工艺参数对品质的影响及优化

载带成型过程中的温度、压力和时间是影响尺寸精度的核心工艺参数。成型温度通常控制在PET玻璃化转变温度以上，约90～130℃，保证口袋充分成型而不产生残留应力；成型压力根据模具和材料厚度调整，一般在0.3～0.8MPa；驻留时间0.5～2秒，确保尺寸定型。若温度过高，材料过度软化导致A0/B0偏大，K0偏深，且可能产生粘连；温度过低则口袋成型不完全，尺寸偏小，容易卡料。压力与时间配合不当则会影响口袋直角度和一致性。凯瑞尔通过闭环控制系统，结合CCD实时反馈，动态调整工艺参数，将成型公差稳定在±0.03mm以内，远超行业标准。

3.3 工艺窗口优化建议

为充分发挥CCD检测的优势，建议采取以下措施：1) 定期对CCD系统进行校准，使用标准量块验证测量精度；2) 建立每批次首件全尺寸检测制度，记录数据并分析趋势；3) 当检测到尺寸波动接近±0.04mm时，提前预警，调整成型参数或修模；4) 生产环境控制温度23±5℃，湿度50±10%RH，减少材料吸湿膨胀影响。凯瑞尔还可根据客户需求定制CCD检测项和精度，例如增加印字质量检查、极性识别等功能，实现一机多检。

四、常见问题及解决方案

在实际SMT应用中，载带尺寸偏差引发的典型问题、原因及对策如下表所示：

五、品质检验标准

5.1 来料检验（IQC）

来料检验是品质控制的第一道关口。外观检查：PET薄膜应无划伤、折痕、晶点，防静电涂层均匀；尺寸检查：使用CCD测量系统按AQL 0.65抽样，所有关键尺寸（W、E、P0等）公差±0.05mm，重点监控累积节距P（10节±0.05mm）；剥离力测试：沿载带方向以300mm/min速度剥离盖带，力值需在30～80g之间。此外，对材料耐温性进行抽检，将样品置于120℃烘箱中1小时，观察是否变形、发粘。

5.2 过程检验（IPQC）

在成型和检测过程中，IPQC人员每小时抽取20连续口袋进行全尺寸测量，记录P0、A0、B0、K0等关键参数，计算CPK值，要求CPK≥1.33。若发现任何尺寸超出警告限（±0.04mm），立即停机调整。同时，检查外观缺陷（缺件、破损）和印字质量，确保不合格品被实时剔除。CCD检测设备本身需每班用标准样品校准一次，保证测量系统稳定性。

5.3 可靠性验证

为确保载带在运输、存储及SMT高温环境中的性能，凯瑞尔实施以下可靠性测试：

1) 老化测试：将载带置于60℃、90%RH环境中72小时，取出后恢复常温，测量尺寸和剥离力，变化率应≤5%；2) 高低温循环：-40℃～85℃循环100次，每次保温30分钟，转换时间＜15秒，测试后无分层、无严重变形；3) 运输模拟：按ISTA标准进行随机振动测试，模拟陆运和空运环境，振动后包装无破损，元件无跳出。所有测试后均进行全尺寸CCD复测，确保几何精度未劣化。

六、选型建议

6.1 按元器件类型推荐产品方案

不同封装类型的元件对载带尺寸和检测要求差异显著，选型参考下表：

6.2 根据产线需求选择CCD配置

凯瑞尔包装机支持高度定制化的CCD检测模块，客户可按需选择：若产线仅需基本尺寸保证，可选标准CCD全尺寸测量（W,E,P…）；若元件有极性，需增加方向检测；若对外观要求严格，可添加破损/脏污检测；若采用喷码或激光印字，可集成印字质量检测。同时，检测精度也可升级，例如将重要尺寸公差缩至±0.03mm。所有定制方案均经过标准化验证，确保兼容性与可靠性。

七、结语

全尺寸CCD检测技术将载带尺寸控制从抽检时代带入全检时代，为SMT精密吸取提供了前所未有的质量保障。通过精确测量每一个关键尺寸，凯瑞尔电子材料有限公司的载带产品能够在高速贴装中实现近乎零误差的元件传送，显著降低抛料率，提升生产效率。我们的制造基地配备先进CCD在线系统，并支持功能定制，无论是载带宽度、封合方式还是检测项，均可灵活调整。想要了解更多技术细节或获取样品，请访问官网www.kairuie.com.cn，我们诚邀广大同行和技术专家交流探讨，共同推动SMT包装材料的技术进步。
